DB-25M и DB-25F на кабель в корпусе.

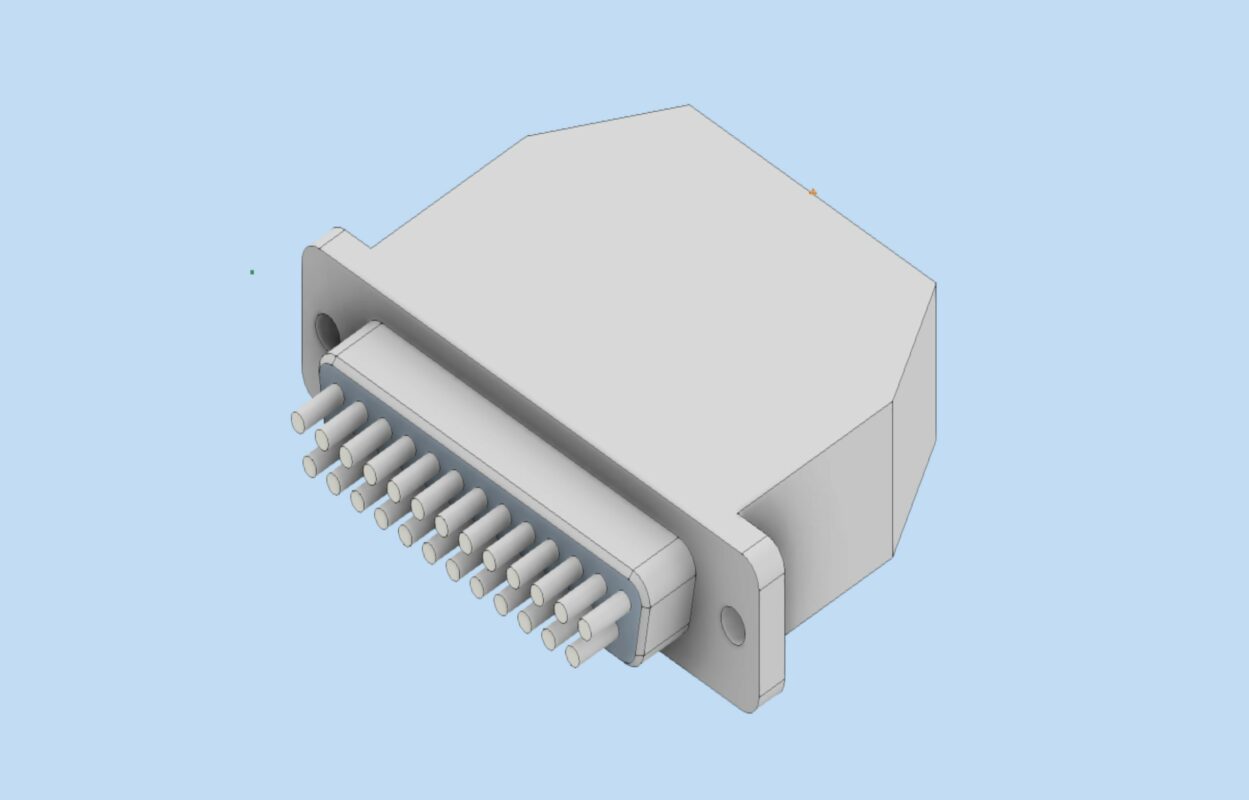

3D-модель DB-25M. Реальный размеры. Длинна панели: 53,0 мм, расстояние между центрами крепежных отверстий: 47мм, ширина корпуса: 12,55 мм. Шаг контактов в ряду: 2,77 мм, шаг контактов между рядами: 2,84 мм.

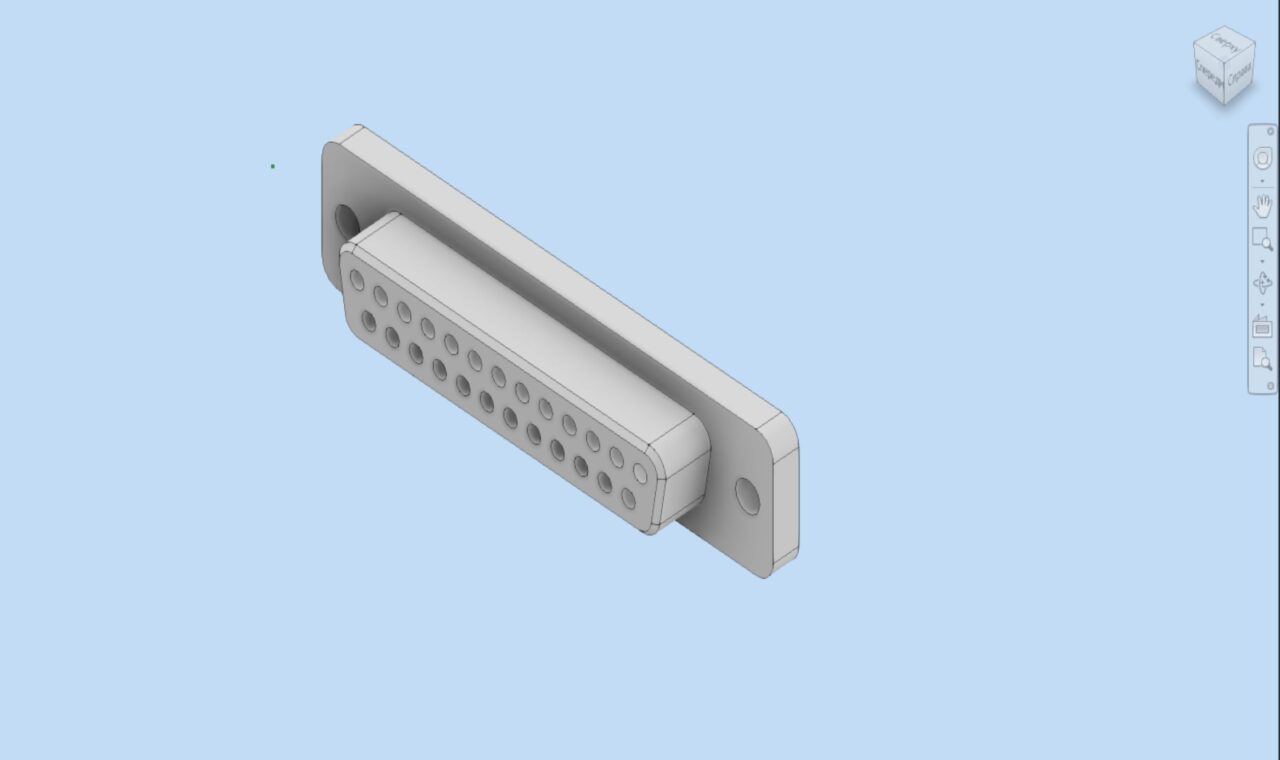

3D модель Разъем DB-25F на кабель. Реальные габариты корпуса согласно чертежей производителя. Основные габариты корпуса: ширина 53мм, высота 12 мм, расстояние между центрами крепежных отверстий: 47мм.
- Главная -
- Чертежи -
- Инженерные системы -
- Кабельные системы, связь, СКС -
- Разъем DB-25M DB-25F
Разъем DB-25M DB-25F
0
0
6
0
0
20
Сообщить о проблеме
Автор
user-1278697
Дата
07.04.2026
Язык
Русский
Состав
3D модель разъем с двумя видами разъемов.
Софт
Inventor 2021
Как открыть?
Отзывов пока нет
Содержимое архива
-
DB-25female.ipt
-
DB-25female.stp
-
DB-25male.ipt
-
DB-25male.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
