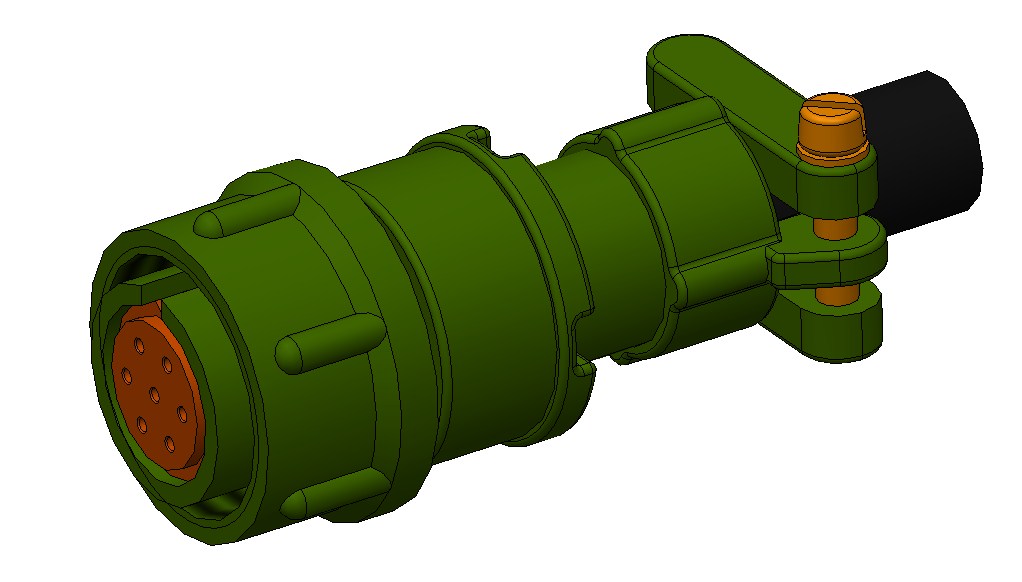

Разъём 2РМ18КПЭ7Г1В1

Разъём низкочастотный цилиндрический малогабаритный 2РМ18КПЭ7Г1В1 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 18 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Э - гайка для экранированного кабеля; 7 - количество контактов; Г - розетка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные вилки 2РМ(Т)18Б7Ш1В1, 2РМ18бпн(э)7Ш1В1, 2РМТ184пн(э)7Ш1В1.

Состав: Модель одной деталью Язык документа

Софт: SolidWorks 2015

Файлы:
Разъём 2РМ18КПЭ7Г1В1.SLDPRT
