Сальниковый ввод (кабельный ввод) М12-М100
Это твердотельная модель сальникового(кабельного) ввода спроектированная для одного из отечественных

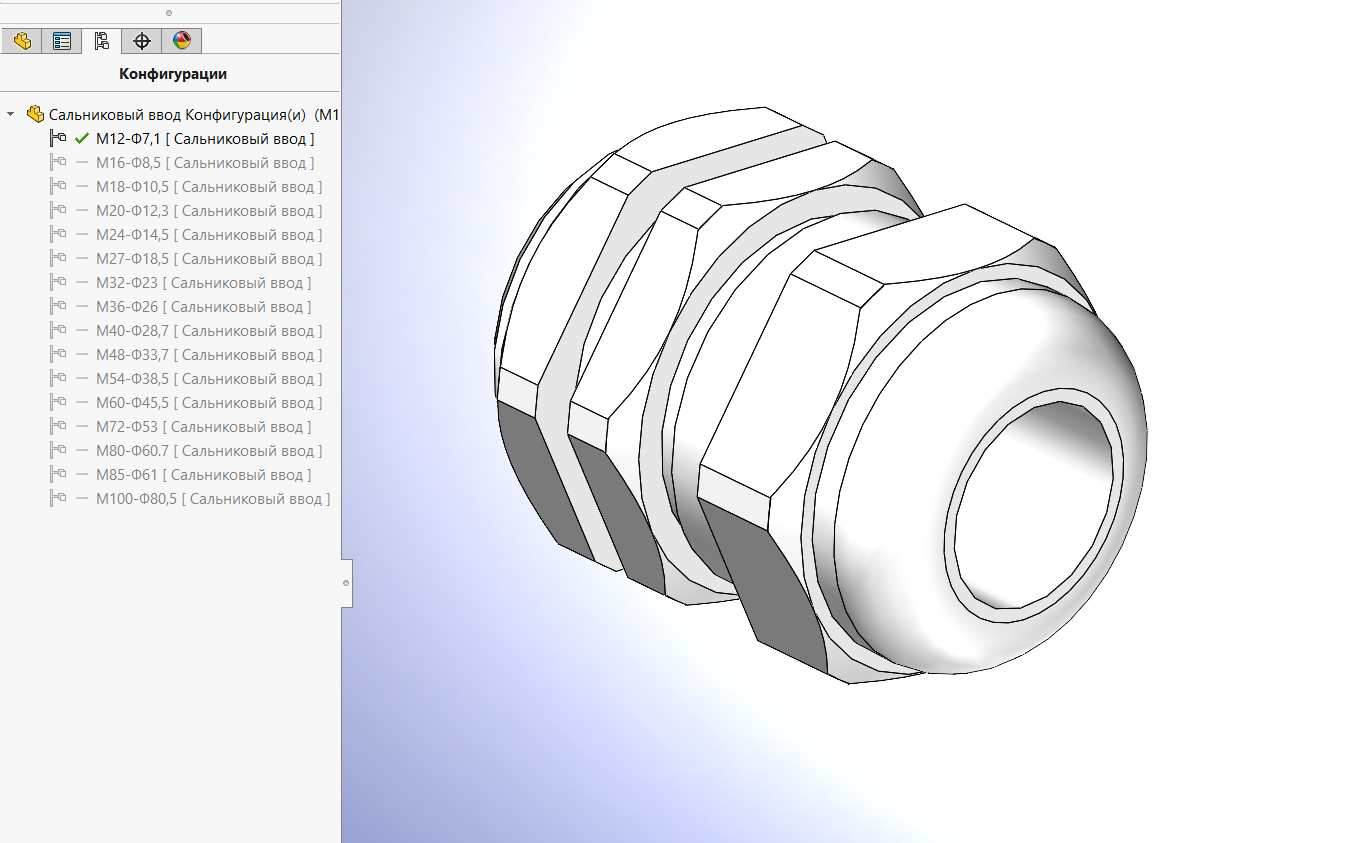

электроэнергетических предприятий. Модель параметрическая, т.е. каждое исполнение это отдельный сальниковый ввод. На картинке представлены все доступные исполнения.
Обозначения на примере первого исполнения:
M12- Внутренняя резьба гайки, на которую сальник фиксируется в корпусе шкафа/ячейки.
Ф7,1- Отверстие в наружней гайке сальника предназначенное под выход кабеля.
