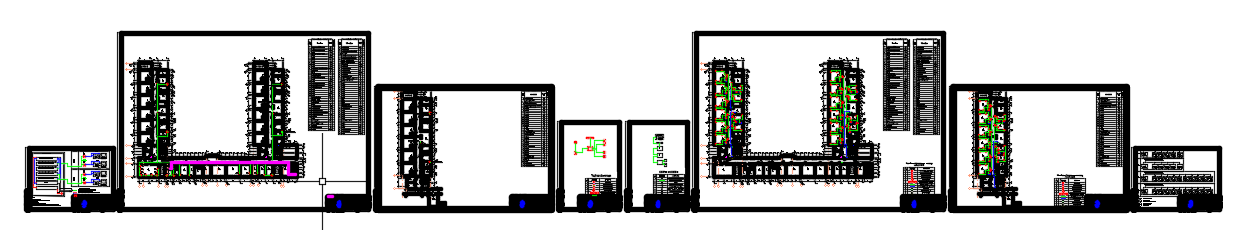

В данном разделе представлена система связи гемотологического отделения областной больницы, система доступа персонала, а так же палатная сигнализация. Общее описание проекта представлено в пояснительной записке, на чертежах разрисованы проектные решения приняты в процессе проектирования и оборудование, в спецификации собраны все необходимые для реализации проекта материалы.
Данным проектом(СКС) предусматривается оснащение здания структурированной кабельной системой:
- Телефонизация здания и создание локальной сети путем прокладки кабеля UTP от телекоммуникационного шкафа до рабочих мест. На рабочих местах устанавливаются универсальные розетки RJ-45(2шт),
позволяющие подключать как телефонные аппараты, так и рабочие места.
Структурная кабельная система
Структурированная кабельная система(далее СКС) предназначена для создания физической среды передачи данных, обеспечивающей возможность организации локальной вычислительной сети и телефонной сети.
СКС проектируется в рамках создания единой внутренней информационной сети Заказчика.
Масштаб СКС – пятый этаж здания. Здание имеет большие габариты, но пзволяет использовать кабельную трассу не превышающую 90м без установки дополнительного коммутационного оборудования, то есть одного телекоммуникационного шкафа достаточно.
СКС проектируется на 29 рабочих места из этого следует что розеток UTP-RJ45 58 шт. СКС так же может использоваться в качестве дополнительной кабельной линии для автоматики вентиляции и отопления или иных систем не проектируемых данным колонтитулом.
СКС состоит из следующих функциональных элементов:
- телекоммуникационного шкафа ТШ1;
- пассивного сетевого оборудование (розетки UTP, кабельные каналы, патч-панели, органайзеры)
