Рабочая документация СКС, СКТ жилого дома

Рабочая документация построения сети связи интернет, ТВ, телефония жилого многосекционного дома 5 секций 25, 15 этажей.
Рабочая документация предусматривает оснащение внутренними сетями связи (СС) жилого дома, установка 1 Центрального Узла Связи и 4 Малых Узлов Связи.
Структурированная кабельная система (СКС), которая будет использоваться для предоставления абонентам доступа в сеть Интернет, телефонную сеть, для иных технологических нужд. Распределительная абонентская сеть выполняется многопарным кабелем типа «витая пара» 5 категории на участке от узлов связи до этажных плинтов.
Между узлами связи выполняется прокладка волоконно-оптического кабеля.
Для доступа в сеть Интернет предусмотрены коммутаторы D-link DES-1210-28ME. Количество коммутаторов принято из расчета подключения 100% абонентов в доме.
Коаксиальная распределительная сеть с использованием кабеля F1160BV для подключения абонентов к сети кабельного телевидения. Система кабельного телевидения выполняется на базе оптических приемников.
Для предоставления абонентам услуг телефонии применяется голосовой шлюз. Всего 33 листа.

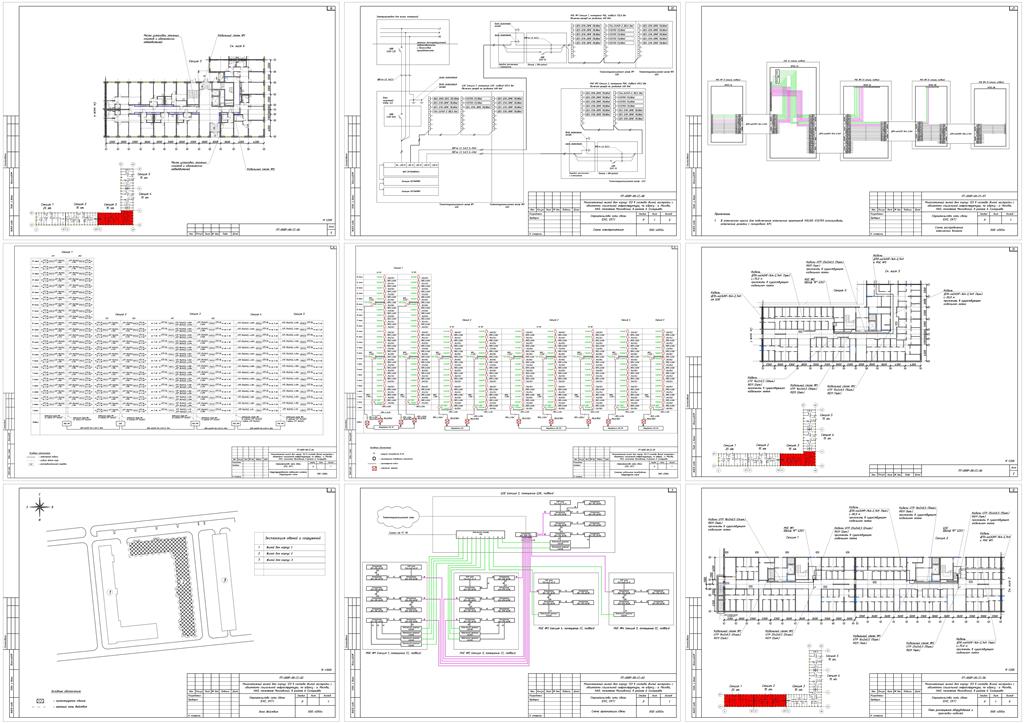

Состав: Титул, Содержание, Общие данные, Ситуационный план, Структурная схема СКС, Структурная схема СКТ, План прокладки кабеля, Раскладка, Схема подключения электричества, Фасады шкафов, Спецификация, Объем работ. Язык документа

Софт: AutoCAD 2018
