Сеть телефонизации и интернета учебного заведения

0
0
321
11
0

Рабочие чертежи выполнены на основании задания на проектирование и согласно нормативных документов, действующих на территории РУ
Структурированная кабельная сеть

Рабочей документацией предусматриваются структурированная кабельная сеть (СКС) связи в зданиях Университет, учебного корпус на основе кабеля типа FTP Кат.5е.
СКС спроектирована в соответствии стандартам ISO/IEC 11801 (Информационные технологии. Структурированные кабельные системы для офисных помещений), TIA/EIA-568-B (стандарт телекоммуникационных кабельных систем коммерческих зданий), TIA/EIA-569-A (проводка кабельных каналов для телекоммуникаций в коммерческих зданиях), TIA/EIA-606 (стандарт администрирования телекоммуникационных структур коммерческих зданий).
Структурированная кабельная система (СКС) представляет собой иерархическую систему, состоящую из набора кабелей связи, коммутационных панелей, шнуров для коммутации, телекоммуникационных розеток и вспомогательного оборудования.
СКС предназначена для обеспечения возможности подключения пользователей к активному оборудованию локальной вычислительной сети (ЛВС) и учрежденческой телефонной станции (УАТС) на оборудованных рабочих местах с возможностью, при необходимости, проведения коммутации любого рабочего места с любой точкой системы.
На рабочих местах установлены розетки с разъемами типа RJ-45. Их количество определено техническим заданием (два порта RJ-45 на рабочем месте). Подключение компьютерного оборудования к телекоммуникационным розеткам осуществляется стандартными коммутационными кабелями с разъемами RJ-45, а телефонные аппараты подключаются коммутационными кабелями с разъемами RJ-11(12).
Кабели прокладывать за подвесными потолками первого и второго этажей в кабельных жгутах (не более 10 кабелй в жгуте) внутри гофрированнных труб или коробах. Гофрированные трубы или короба крепить непосредственно к стенам и перекрытиям монтажными хомутами и клипсами. Спуски кабелей к розеткам выполнять за обшивкой стен внутри гофрированых труб.
При прокладке кабелей соблюдать минимальные расстояния между информационными и электрическими кабелями не менее 200 мм при параллельной прокладке на длине не более 15 метров и их пересечение под углом не менее 15 градусов. При невозможности соблюдения минимальных расстояний прокладки использовать перегородку из пластика или металла между информационными и силовыми линиями.
Все кабели заводятся в центр коммутации здания.

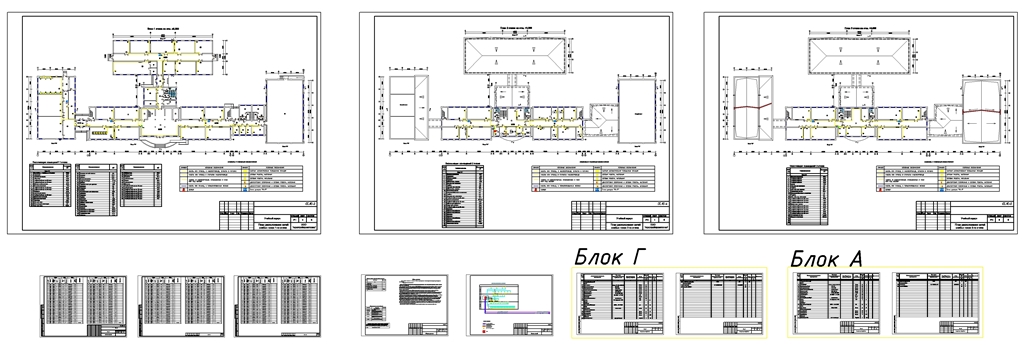

Схема прохождения кабельных трасс представлена на плане прокладки кабельных трасс и расположения рабочих мест.



Автор
saba saba
Дата
02.02.2021
Язык
Русский
Состав
общие данные, чертежи, спецификация
Софт
Содержимое архива
  • Сеть телефонизации и интернета.dwg
