Пример проекта по телефонизации подключения жилого дома к городской телефонной сети. Проектом предусматривается подключение жилого дома к городской телефонной сети. Точкой подключения является здание 1. От существующего колодца до проектируемого жилого дома в земле прокладывается канализация из двух асбоцементных труб БНТ-100. Глубина от поверхности земли до трубы должна быть не менее 0,4м под пешеходной частью и не менее 0,7м - под проезжей частью. Для смотровых устройств приняты телефонные колодцы ККС-3.
Для прокладки кабеля в существующую телефонную канализацию между колодцами №2 и №3 доложить два новых канала из асбоцементных труб БНТ-100.
От здания 1 до жилого дома по существующей и проектируемой телефонной канализации прокладывается кабель ТППэпЗ 400х2х0,5. Кабель прокладывается до муфты компрессионной разветвительной МВССК 300/500, которая устанавливается в подвале б/с "Б" на вводе в здание . Муфта МВССК 300/500 учтена.
Монтажные работы выполнять в соответствии с "Руководством по строительству линейных сооружений местных сетей связи."
- Главная -
- Чертежи -
- Инженерные системы -
- Пример проекта телефонизации
Пример проекта телефонизации
0
1
459
1
0
20

Сообщить о проблеме
Автор
Дата
08.10.2021
Язык
Русский
Состав

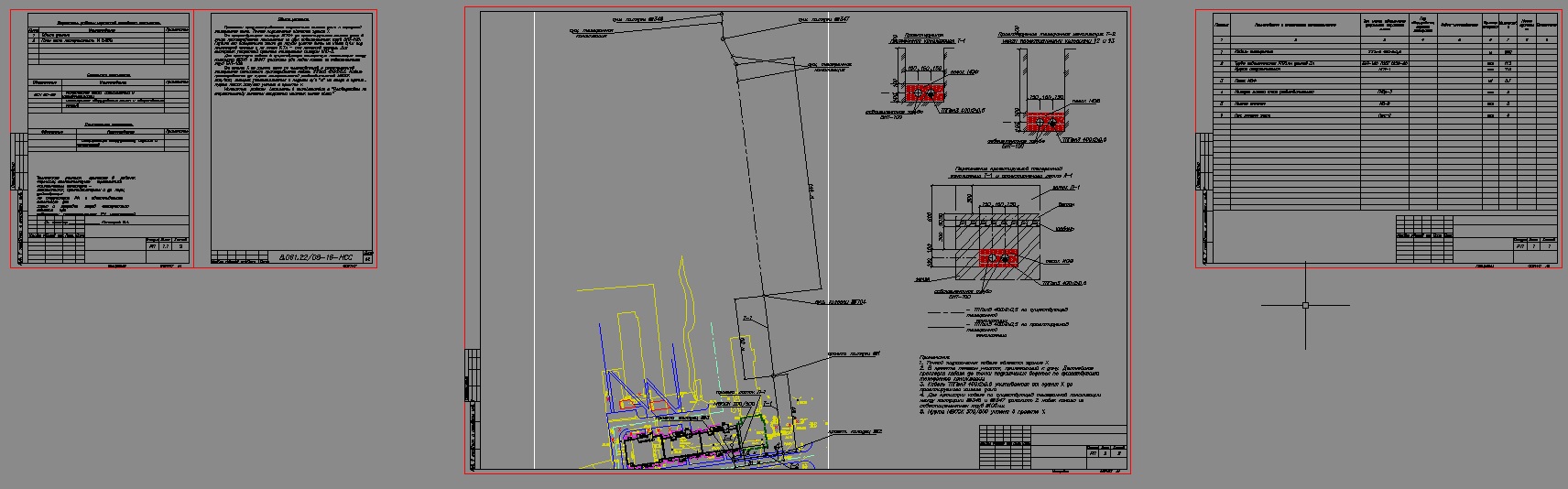

Общие указания, Схема размещения оборудования, спецификация
Софт
AutoCAD 2018
Как открыть?
Отзывов пока нет
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
