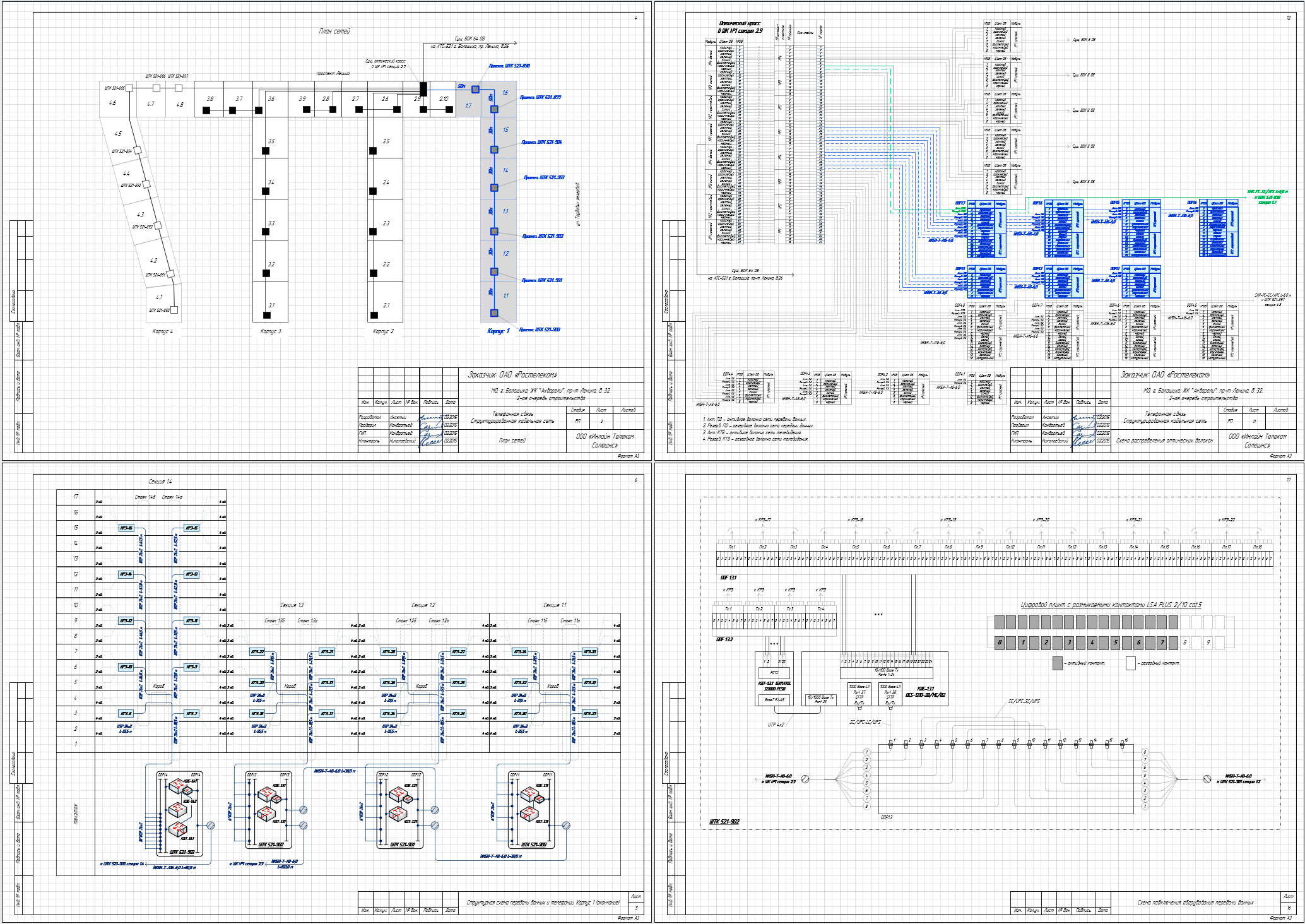

Рабочий проект по организации домовой распределительной сети ШПД в здании
Рабочая документация разработана на основании:
- технического задания на проектирование;
- исходных данных, предоставленных Заказчиком;
- требований руководящих документов [1-4], а также других действующих нормативных документов.
Данным разделом рабочего проекта предусматривается организация домовой распределительной сети ШПД в здании
Данное задание имеет следующие технические показатели, определяющие схему организации СКС:
Этажность здания – 9/14/17 эт.;
Количество секций (подъездов) – 7 шт.;
Подъезд ввода кабельной канализации – секция 2.9 техэтаж.
В корпусе 1 предусмотрена установка 7-и узлов доступа с установкой 9-и коммутаторов типа DES-1210-28/ME/B2 с общей емкостью 216 абонентских портов 10/100 Base Tx, предназначенных для подключения абонентов к проектируемой сети ШПД.
Так же предусмотрена установка 7-ти узлов доступа с установкой 6-и шлюзов типа SI3000 PESO и 1-го шлюза типа VoiceCom 130-2 с емкостью 200 абонентских портов, предназначенных для подключения абонентов к проектируемой сети ШПД.
Подключение абонентов планируется осуществлять при помощи 2-х и 1-о парного кабеля UTP категории 5, соединяющего абонентские порты проектируемого коммутатора и абонентский терминал.
Для прокладки абонентских линий связи рабочая документация предусматривает использование существующих слаботочных стояков и пластмассовых коробов.
