Телефонизация административного здания 2 этажа

В здании предусматривается:
· телевизионная система видеоконтроля
· телефонная связь
· пожарная сигнализация
· охранная сигнализация

Телефонизация:
В проектируемое здание предусматривается подземный кабельный ввод от городской сети емкостью 30х2 с установкой в здание БКТ-30 и щита слаботочных устройств. Абонентские проводки телефонной сети выполнены проводом 1x4x0,4.
Центром коммутации и маршрутизации является кроссировочный участок и цифровая гибридная станция ATC Panasonic. Благодаря модульной архитектуре и универсальным слотам, АТС можно гибко конфигуривать в соответствии с потребностями каждого потребителя. АТС распределяет входящие по различным алгоритмам, в соответсвие со спецификой работы. Алгоритмы могут изменяться в зависимости от времени дня (день, ночь, обеденный перерыв). Вызовы могут поступать одному или группе абонетов, и распределяться внутри группы равномерно или по другим принципам. В случае отсутствия сотрудника на рабочем месте, поступивший ему звонок может автоматически переадресован на другой номер или перехвачен другим сотрудником со своего телефона. Доступ к внешним, а также право звонить по междугородней связи можно гибко регулировать для каждого абонента по так называемым "категориям обслуживания". В случае неисправности некоторых городских (аналоговых) телефонных линий, АТС может автоматически отключить их и выполнять
исходящие вызовы по другим линиям, а затем, после нормализации ситуации, вновь разрешить им доступ. Эта удобная функция позволяет предотвратить претензии пользователей в связи с невозможностью сделать звонок по неисправной линии. Для бесперебойной защиты работы АТС необходимо, чтобы она была заземлена.

Пожарная сигнализация:
Проект автоматической пожарной сигнализации выполнен на основании существующих норм и правил по противопожарной технике, в том числе ВСН 60-89 и СНиП 2.04.09-84. Контроль шлейфов сигнализации осуществляет ППКОП "Сигнал-20". В качестве оконечных устройств автоматической пожарной сигнализации применены дымовые извещатели ИП 212-77. Проводка выполняется проводом UTP 1х4х0,4.

Охранная сигнализация:
Проект автоматической охранной сигнализации выполнен на основании существующих норм и правил Контроль шлейфов сигнализации осуществляет ППКОП "Сигнал-20". В качестве оконечных устройств автоматической пожарной сигнализации применены извещатели Астра-515, Астра-С и СМК-1. Проводка выполняется проводом UTP 1х4х0,4.

Телевизионная система видеоконтроля:
Проект телефизионной системы видеоконтроля выполнен на основании существующих норм и правил. Контроль и запись с видеокамер осуществляется цифровым видеозаписывающим устройством на 8 каналов.

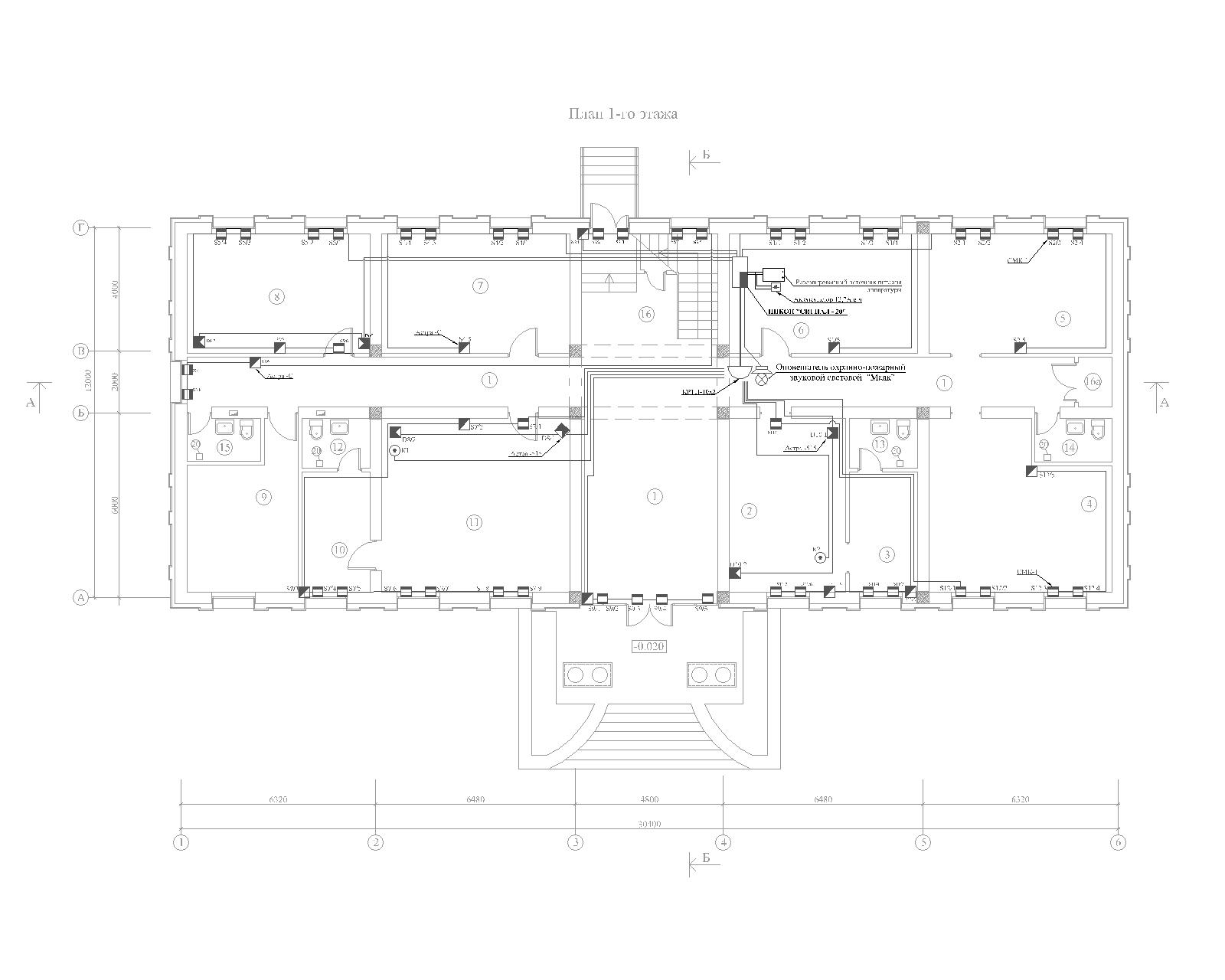

Состав: Слабочные системы (СС), планы этажей, ОД Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / Телефонизация административного здания 2 этажа

Административное здание прокуратуры.dwg
