Слаботочная система срредней школы

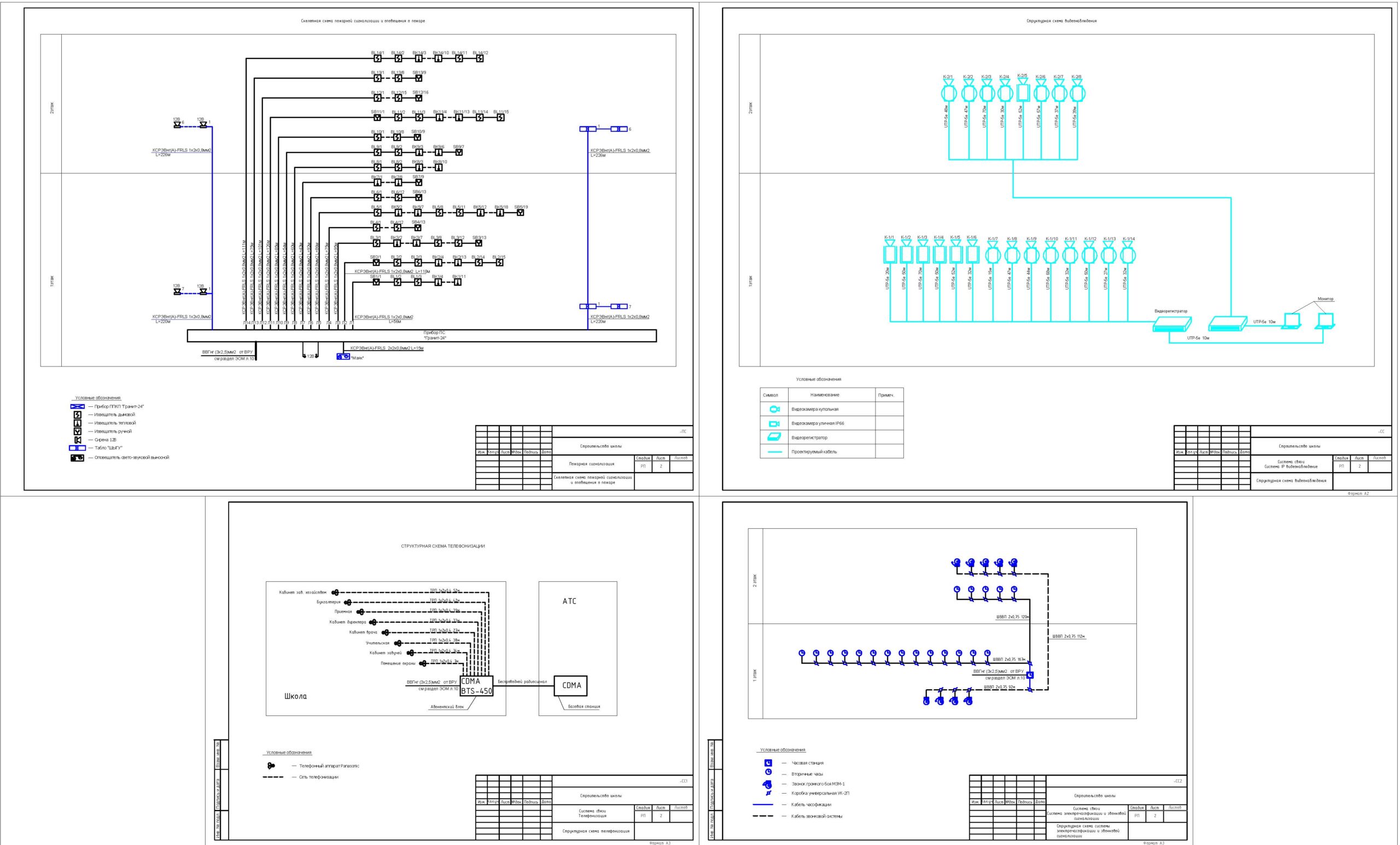

Проект слаботочной системы средней школы. Состоит из разделов Пожарная сигнализация, Видеонаблюдение, Телефонизация, Часофикация.

Основой системы пожарной сигнализации является:
- обнаружение пожара на возможно раннем этапе;
- включение визуальной, тревожной звуковой сигнализации для предупреждения персонала об опасности.
Организация системы ПС предусмотрена на базе существующего приемно-контрольного прибора Гранит-24, установленного в помещение охраны на 1-ом этаже.Система оповещения о пожаре и управления эвакуацией людей основана на звуковой сигнализации включающее в себя сирены, световые табло, сигнальную информацию от которых поступает только при подключении к источнику электрической энергии.
Типы пожарных извещателей приняты в соответствии со СН РК 2.02-02-2019.Автоматические извещатели устанавливаются под потолком защищаемых помещений с учетом конструктивного и архитектурного решения последнего и размещения оборудования ручные на путях эвакуации на высоте не менее 1,5 м от уровня пола.
Трассы лучей ПС прокладываются на высоте не менее 2,5м от уровня пола.Марки проводов и кабелей приняты в соответствии с НП 1.006.10-83 и условиями прокладки. Прокладка проводов и кабелей пожарной сигнализации осуществить в кабельных каналах открыто.
"В соответствии с требованиями СН РК 2.02-02-2019 электропитание системы ПС осуществляется с устройством АВР. Устройство АВР предусмотрено конструкцией ППК имеющего встроенный автономный источник питания на напряжение 12 В". Для тревожного или аварийного оповещения используются комбинированные (свето-звуковые) оповещатели и световые указатели "Выход". Указатели "Выход" устанавливаются у выходов в поле зрения людей (по месту). Принимаемое к установке оборудование сертифицировано и разрешено к применению на территории РК.

нологического , и в соответствии с требованиями нормативных документов.
Проект системы видео наблюдения для объекта выполнен на основании:
- действующих в Республики Казахстан строительных норм и правил;
- чертежей строительной части объекта;
- технического задания.
Система видеонаблюдения выполнена для повышения уровня безопасности в школы. Предусмотренная система видеонаблюдения обеспечивает:
- круглосуточную бесперебойную работу;
- протоколирование в памяти всех событий, происходящих в системе;
- ведение электронного архива записи изображение;
- прием и обработку сигналов поступающих от видеокамер.
Система видеонаблюдения выполнена на оборудовании фирмы HIKVISION. Пост
видеонаблюдения находится в помещении охраны на 1-ом этаже объекта (отм. 0,000). Для хранения, обработки видеосигналов от IP видеокамер предусмотрена установка 16-канальных цифровых сетевых видеорегистратов HIKVISION типа DS-7716NI-K4/16P. Для записи видеоархива предусмотрены 2 жестких диска объемом 2000 гБ каждый.
Питание видеокамер предусмотрено по протолоку РОЕ. Питание видеорегистраторов и основных
мониторов от ИПБ 230В. Прокладка кабеля осуществляется в соответствии с ПУЭ РК. Кабель видеонаблюдения прокладывается в кабельном канале 20х10мм.
Электрические подключения, крепления и наладка оборудования выполняются согласно
инструкции и технической документации завода - изготовителя.
Защитное заземление и зануление выполняется путем присоединения корпусов приборов к
общему контуру заземления объекта согласно ПУЭ РК 2015г.

Телефонизация школы осуществляется посредством технологии безпроводного доступа от базовой станции CDMA. Станционный блок абонентского радиодоступа BTS-450 CDMA устанавливается в помещении охраны школы с телефонным аппаратом Panasonic. В связи с тем, что телефонизация осуществляется посредством радиодоступа, наружные сети телефонизации объекта не предусмотрены проектом.
Абонентская проводка выполнена проводом марки ТРП-1х2х0,4. К установке приняты телефонные розетки РТ-4С-би.
Высота установки розеток 0,3 м от пола. В качестве телефонных аппаратов приняты аналоговые однолинейные аппараты Panasonic KX-T7052.
Прокладка кабеля осуществляется в соответствии с ПУЭ РК, в кабельном канале 20х10мм.

Проектом предусмотрено оснащение здания школы системой электрочасофикации с функцией звонковой сигнализации, с ручным/автоматическим управлением. Система стоится на базе часовой станции ЧС-1-02-2. Проектом предусмотрена установка 19 вторичных часов УЧС-302,
также предусмотрена 9-ти школьных звонков громкого боя МЗМ-1.
Сеть электрочасофикации и звонковой сигнализации выполняется в кабельном канале проводом марки ШВВП-2х0.75. Питание электрочасов осуществляется от сети переменного тока напряжением 220В.
