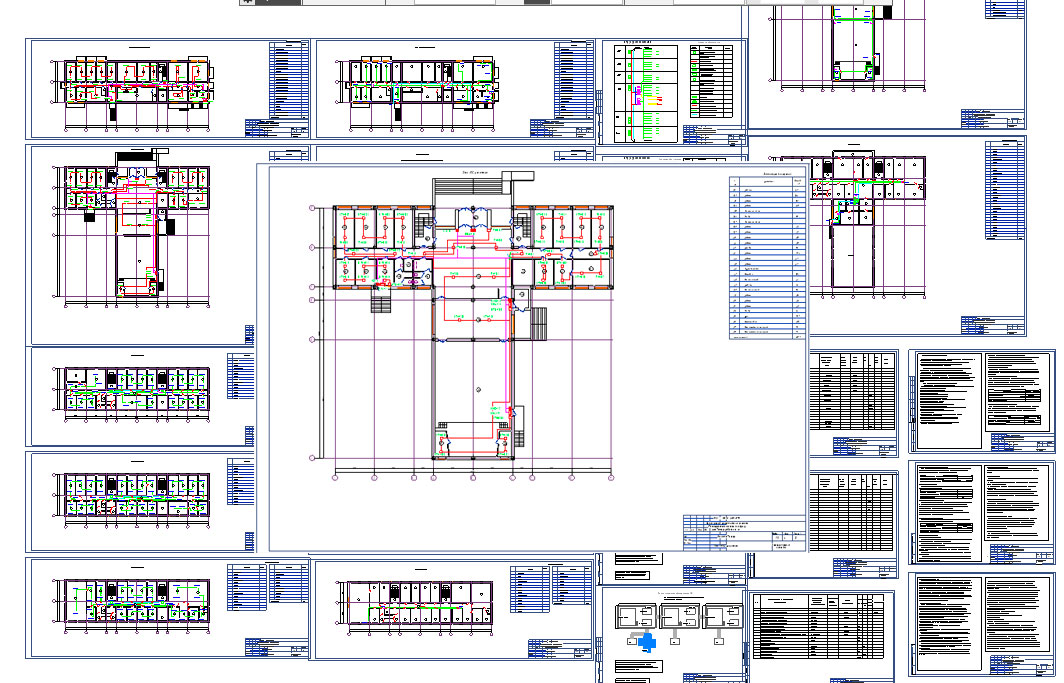

Рабочий проект автоматической пожарной сигнализации в офисном здании

0
12
1281
1
0

Капитальный ремонт здания акимата г.Талгар

Рабочий проект автоматической пожарной сигнализации и системы оповещения людей о пожаре в офисном здании, выполнен на основании:
- действующих строительных норм и правил проектирования, государственных стандартов, регламентирующих требования пожарной безопасности;
- архитектурных чертежей.

сигнализации и оповещения людей о пожаре.
Проектным решением для организации пожарной сигнализации и системы оповещения, приняты следующие виды оборудования:
- Пульт контроля и управления "С-2000";
- Прибор приемно-контрольный охранно-пожарный "Сигнал-20П", "С2000-4";
- Блок индикации "С2000-БИ"
- Извещатель пожарный дымовой ИП 212-45;
- Извещатель пожарный тепловой ИП103-5/4;
- Извещатель пожарный ручной ИПР-513-3;
- Блок питания с резервированием от аккумуляторной батареи "РИП-12";
- Устройство коммутационное (УК-ВК);
- Сирена со строб-лампой MG-5200;
- Световые указатели "Блик С-12" с надписью "Выход";

3.1. Пульт контроля и управления "С-2000" Предназначен для работы совместно с приемно-контрольными приборами "Сигнал-20П". Основные функции ПКУ:
- Контроль до 127 приборов, подключенных к пульту по интерфейсу RS-485;
- Отображение на ЖКИ, хранение в энергонезависимом буфере всех происходящих в системе событий;
- Сигнализация тревог на встроенном звуковом сигнализаторе
- Управление взятием/снятием и контроль состояния шлейфов сигнализации с пульта
- Программирование конфигурационных параметров приборов, настройка адресов приборов и адресных устройств

Принцип работы системы АПС. Автоматическая пожарная сигнализация запроектирована на круглосуточную работу пожарных шлейфов в режиме "НОРМА". Управление системой АПС осуществляется в соответствии с инструкцией по пользованию, поставляемой в комплекте с прибором ПКП "Сигнал-20П". Сброс после тревоги и постановка системы на охрану производится
ПКУ "С2000". Контроль за состоянием системы сигнализации осуществляется с помощью текстовой информации на дисплее ПКУ. В состоянии "ТРЕВОГА", "ПОЖАР", система подает звуковой и световой сигнал на пост охраны с выдачей зоны пожарной тревоги на дисплей (ПКУ) (номер шлейфа (ШС), которому присвоен номер определенного помещения). Далее система выдает сигнал на управление технологическим оборудованием и электротехническим оборудованием здания, а так же на включение системы звукового и светового оповещения. Дальнейшие действия по
организации локализации возможного пожара, эвакуации людей из здания предпринимает технический персонал здания.

Охранная сигнализация (ОС). Данный проект предусматривает охранную сигнализацию (ОС) системы охранной защиты здания , для чего в помещиении устанавливается устройство
приемно-контрольное охранное "С2000-КДЛ". Прибор охранной сигнализации установить в соответствии с требованиями НПБ 88-2001 и РД 78.145-93 п.3.3. Для обнаружения возможных проникновений посторонних людей проектом предусматривается установка приборов и извещателей охранной сигнализации:
-охранных извещателей DG 466 потолочный совмещенный объемный оптико-электронный;
-охранных извещателей NV500 адресный совмещенный объемный оптико-электронный;
-охранных извещателей Фотон-Ш адресного объемного оптико-электронного инф. пассивный.
и др.



Дата
19.10.2017
Язык
Русский
Состав
Рабочий проект
Софт
Содержимое архива
  • ТАЛГАР ОПС.dwg
