Автоматическая пожарная сигнализация свинокомплекса

Свиноферма на 1225 продуктивных свиноматок. Состоит из производственных корпусов 1…6 предназначены для выращивания поросят на мясо. Производственные мощности определены заказчиком в задании на проектирование.

Характеристика здания
- уровень ответственности здания - нормальный;
- степень огнестойкости –II (№ 123-ФЗ от 28.07.2008 г.);
- категория здания по пожарной опасности – Г
- класс функциональной пожарной опасности здания – Ф5.3 по 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- класс конструктивной пожарной опасности – С0

Автоматическая система пожарной сигнализации предназначена для обнаружения пожара в защищаемых помещениях, выдачи сигнала пожарной тревоги на пост с постоянным дежурным персоналом, включения в автоматическом режиме системы оповещения о пожаре для безопасной эвакуации людей из здания.
Пожарная сигнализация обеспечивает контроль пожарного состояния
объекта, формирование команды на управление системой оповещения. Система обнаружения пожара и возгораний - разработана на оборудовании производства ЗАО НВП «Болид».

Оборудование сигнализации строится на основе прибора приемно-контрольного охранно-пожарного «Сигнал-10», обеспечивающего:
− контроль и индикацию состояния до 10-ти зон охранной, пожарной, тревожной сигнализации, а также цепей технологических установок; отображение состояния каждого из ШС на встроенных индикаторах;
− приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу), четырёхпроводных пожарных или охранных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
− дистанционное или локальное управление выходами;
− выдачу извещений «Пожар» и «Неисправность»;
− выдачу тревожных извещений;
− управления звуковыми (ЗО) и световыми (СО) оповещателями;
контроль на обрыв и короткое замыкание линий подключения оповещателей по выходам «СИРЕНА», «ЛАМПА»;

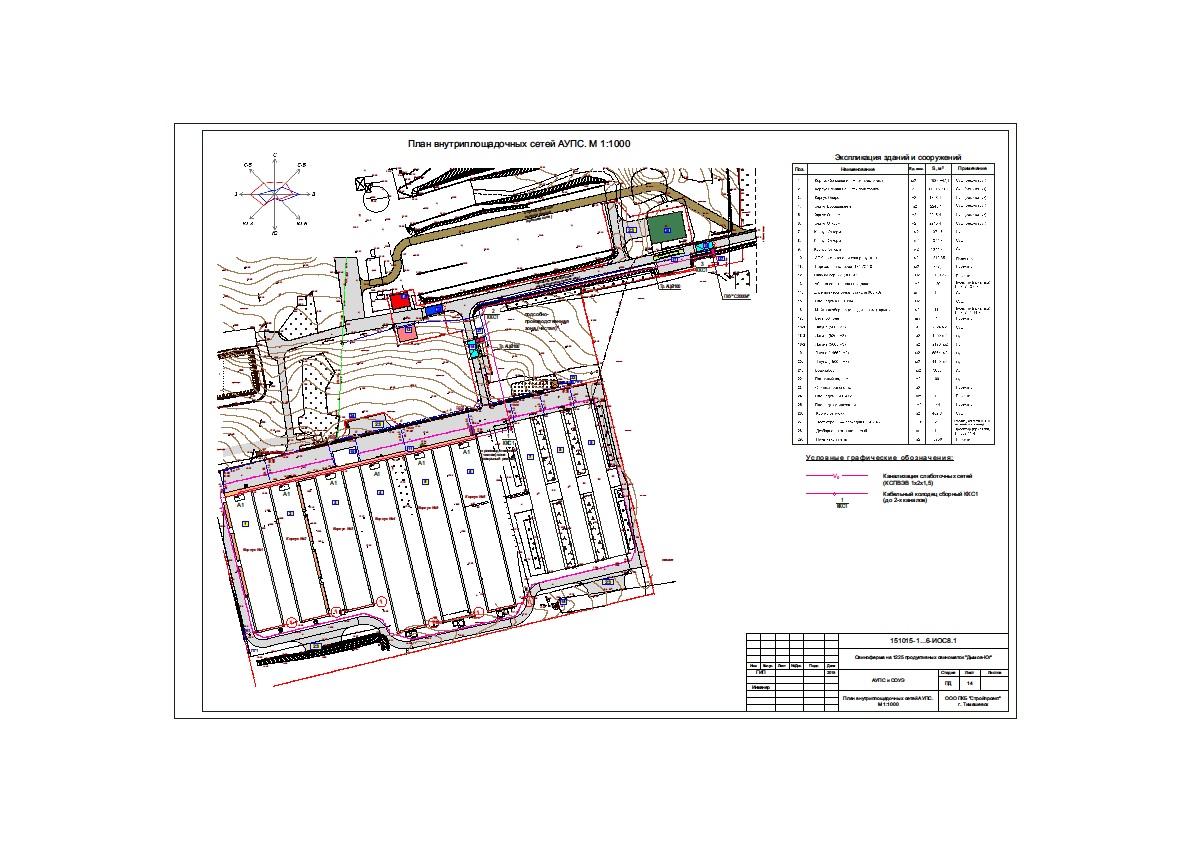

Состав: Комплект чертежей АПС, планы сети системы пожарной сигнализации и системы оповещения о пожаре, спецификации, пояснительная записка Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Инженерные системы / Пожарные и охранные системы / Автоматическая пожарная сигнализация свинокомплекса

АПС\АПС.ПЗ.doc
АПС\ИОС8.1.Спецификация .doc
АПС\Лист1-13-АПС.pln
АПС\Лист14.pln
АПС
