Проект рабочей документации КМ предусматривает :
а) Устройство в существующем здание второго этажа , несущими элементами основного каркаса являются колонны из труб 114х5 ГОСТ 10704-91 , балки перекрытия из швеллера №24 ГОСТ 8240-93 и металлического перекрытия из профилированного листа Н114-750-0,9
б) Утройство металлокаркаса пристройки , несущими элементами основного каркаса являются колонны , профиль квадратного сечения 120х120х4мм ГОСТ30245-94 Ригеля обвязки по верху колонн , профиль квадратного сечения 120х120х4мм и вертикальные связи из профиля квадратного сечения 80х80х4мм ГОСТ 30245-94
- Главная -
- Чертежи -
- Строительство -
- Проект рабочей документации КМ на реконструкцию нежилого здания под здание торгово - производственного назначения
Проект рабочей документации КМ на реконструкцию нежилого здания под здание торгово - производственного назначения
0
0
8
0
0
150
Сообщить о проблеме
Автор
Роман
Дата
11.06.2026
Язык
Русский
Состав

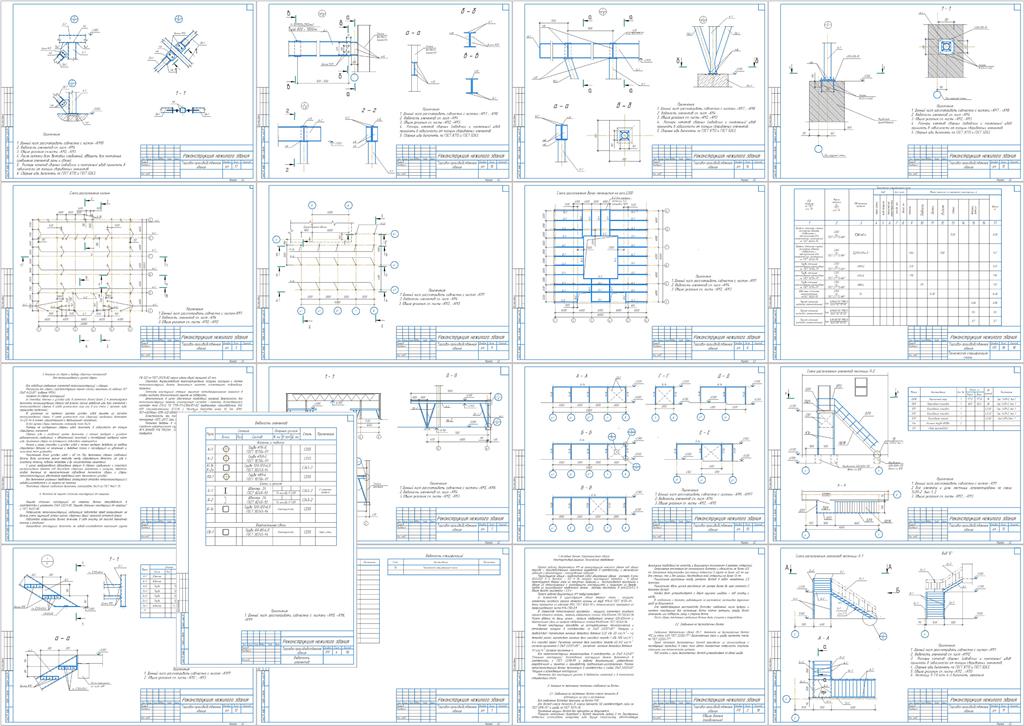

Общие данные, Ведомость элементов, Схема расположения колонн в осях 1-6 ; А-Е, Схема расположения балок перекрытия на отм. +3,300 в осях 1-6 ; А-Е, Разрез 1-1 . Сечения а-а ; б-б, Разрез 2-2 . Сечения в-в ; г-г, Схема расположения колонн в осях 4 -8, Разрезы А-А ; Б-Б ; В-В ; Г-Г, Схема расположения элементов лестницы Л-1 в осях 2-3, Лестница Л-1 . Узлы . Ведомость элементов, Схема расположения элементов лестницы Л-2 . Ведомость элементов, Узлы, Техническая спецификация стали
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
Ведомость элементов.cdw
-
Лестница Л-1. Узлы. Ведомость элементов.cdw
-
Общие данные л.1.cdw
-
Общие данные л.2.cdw
-
Общие данные л.3.cdw
-
Разрез 1-1 Сечения а-а_б-б.cdw
-
Разрез 2-2 . Сечения в-в_ г-г.cdw
-
Разрезы А-А_ Б-Б_ В-В_ Г-Г.cdw
-

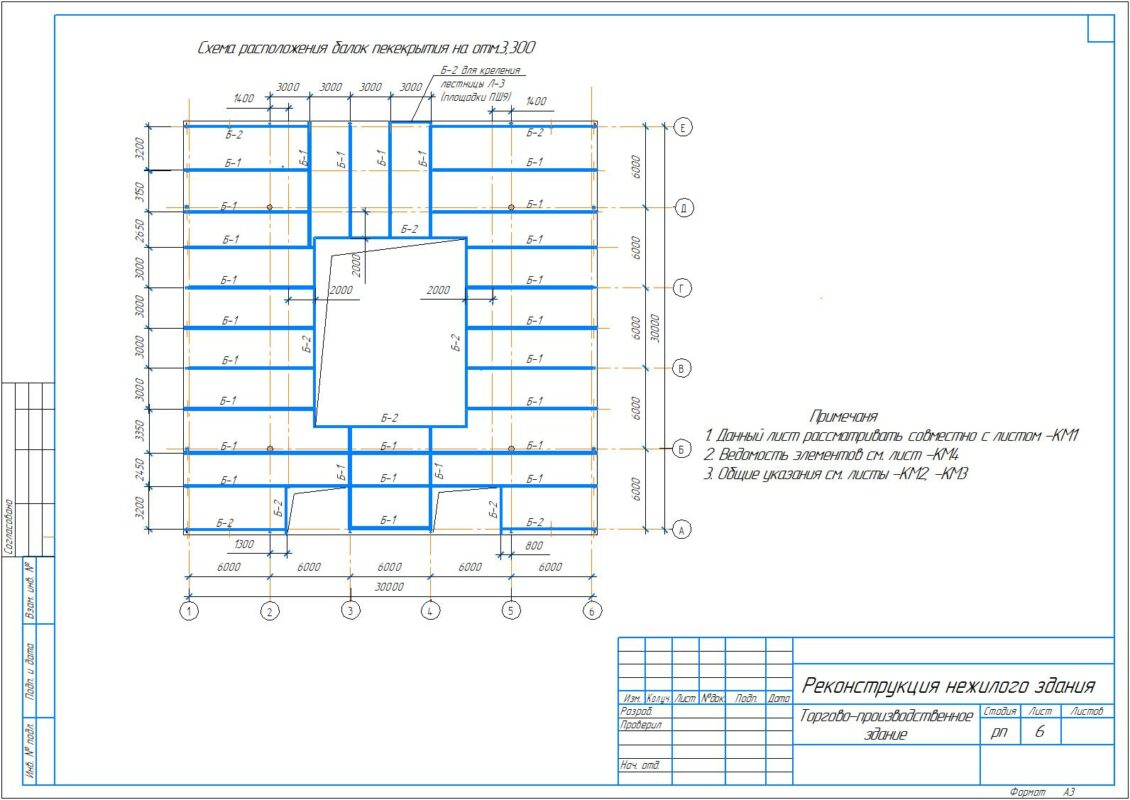

Схема расположения балок перекрытия.cdw
-
Схема расположения колонн.cdw
-
Схема расположения колонн в осях 4 - 8.cdw
-
Схема расположения элементов лестницы Л-1.cdw
-
Схема расположения элементов лестницы Л-2.cdw
-
Техн.сп.стали1.cdw
-
Узел 3.cdw
-
Узлы 1_ 2.cdw
-
Узлы 4_5.cdw
-
Узлы 6_ 7_ 8.cdw
