Рабочая документация КМ на объект «Торговый центр»

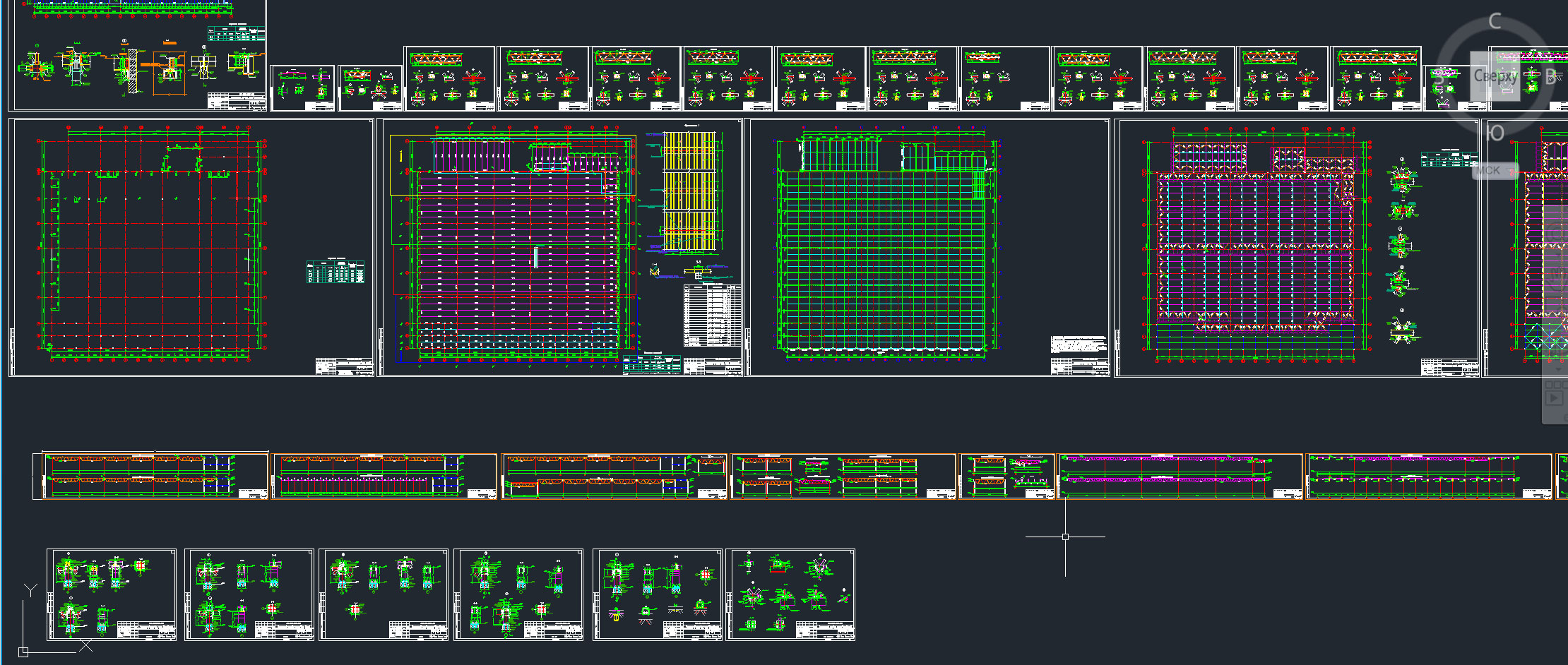

Полный рабочий проект КМ. Крупный торговый центр. Общая металлоемкость более 1200 тонн. 44 чертежа, в том числе общие данные, схемы расположения элементов, узлы, спецификации, ведомости элементов.

Общие указания.
Технические решения принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивающие безопасность и здоровье людей, эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий в части данного комплекта.

- Сведения о нагрузках и воздействиях:
· расчетная температура наружного воздуха - минус 15°С;
· вес снегового покрова для V района - 2.2кПа;
· ветровое давление для II района- 0.3 кПа
- Работы по данному проекту должны быть приняты техническим надзором заказчика.
- Конструктивные решения, приведенное в данном комплекте чертежей действительны при безусловном выполнении всех проектных мероприятий по устройству уплотненного основания и жестком контроле выполняемых работ.

1. Конструктивные решения.
1.1. За относительную отметку 0.000 принят уровень чистого пола, соответствующий абсолютной отметке +116.000.
1.2. Конструкции покрытия приняты металлическими, состоящие из стропильных и подстропильных ферм.
1.3. В качестве покрытия принят профнастил марки Н114-750-1.0.
1.4. Устойчивость и пространственную неизменяемость диска покрытия обеспечивается системой связей.
1.5. Работы по данному проекту должны быть приняты техническим надзором заказчика.
2. В случае применения при строительстве данного обьекта новых, в том числе зарубежных материалов, изделий, конструкций и технологий в соотвествии с постановлением Гостроя России № 76 от 01.07.2002 г. они должны иметь Техническое свидетельство, подтверждающее пригодность их применения в строительстве.
3. Участок строительства, строительные материалы и изделия, используемые при строительстве данного объекта, а также выстроенное по чертежам настоящего комплекта здание в соответсфтвии с Федеральным законом "О радиоционной безопастности" № 3-Ф3 от 09.01.96 г. должно удовлетворять требованиям СП 2.6.1.758-99 "Нормы радиационной безопасности (НРБ-99)" и СП 2.6.1.799-99 "Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99)". Результаты радиационного контроля до начала производства работ должны быть переданы Заказчику и представителю авторского надзора.
