Исходные данные
Дипломный проект на тему: «Торгово-Комерческий Центр». Проект строительства Торгово-Комерческого Центра в городе Москве разработан на основании:
 задания, выданного кафедрой технологии сварочного и строительного производства, кафедрой инженерной экологии;
 действующих строительных норм и правил (СНиП), территориальных строительных норм (ТСН), ведомственных строительных норм и правил (ВСН).
Участок, отведенный под строительство Торгово-Комерческого Центра, имеет спокойный рельеф местности, ценных насаждений не имеет.
В соответствии с /1, табл.4.1/, /2,рис.1/, /3, табл.4, 5/, площадка расположена в климатическом районе IIIА и относится к 3-й влажностно-сухой зоне.
Расчетная температура наружного воздуха -25 0С
Вес снегового покрова (расчетный) 1000 Н/м
Нормативный скоростной напор ветра 270 Н/м
Нормативная глубина промерзания грунта 1.32 м
Основанием фундаментов являются суглинки I типа по просадочности.
По техническим условиям здание обеспечивается отоплением и вентиляцией, холодной и горячей водой, канализацией, системой охранной сигнализации, видионаблюдения и электроэнергией.

В данном дипломном проекте
Архитектурно-строительные решения.
Исходные данные.
Генеральный план.
Архитектурно-планировочные решения.
Конструктивные решения.
Теплотехнический расчет.
Расчет наружного стенового ограждения.
Расчёт покрытия.
Наружная отделка.
Инженерное оборудование.
РАСЧЁТНО-КОНСТРУКТИВНАЯ ЧАСТЬ РАСЧЁТ КОЛОНН ПЕРВОГО ЭТАЖА.
Исходные данные.
Сбор нагрузок.
Расчёт по предельным состояниям первой группы.
Подбор площади сечения арматуры.
Проверка несущей способности сечения.
Организационно-строительная часть.
Общие указания.
Сравнение и выбор технологических решений.
Выбор экономичного вида транспортных средств.
Выбор оптимального варианта земляных работ.
Выбор механизмов для монтажных работ.
Выбор оборудования для комплексной механизации бетонных и железобетонных работ.
Технологические карты.
Технологическая карта на возведение монолитных стен первого этажа.
Технологическая карта на устройство монолитного перекрытия.

Дипломного проекта представляет 10 листов формата А1 графической части и 50 стр. пояснительной записки.

Дипломный проект на тему: «Торгово-Комерческий Центр». Проект строительства Торгово-Комерческого Центра в городе Москве разработан на основании:
Участок, отведенный под строительство Торгово-Комерческого Центра, имеет спокойный рельеф местности, ценных насаждений не имеет.
В соответствии с площадка расположена в климатическом районе IIIА и относится к 3-й влажностно-сухой зоне.
Расчетная температура наружного воздуха -25 0С
Вес снегового покрова (расчетный) 1000 Н/м
Нормативный скоростной напор ветра 270 Н/м
Нормативная глубина промерзания грунта 1.32 м
Основанием фундаментов являются суглинки I типа по просадочности.

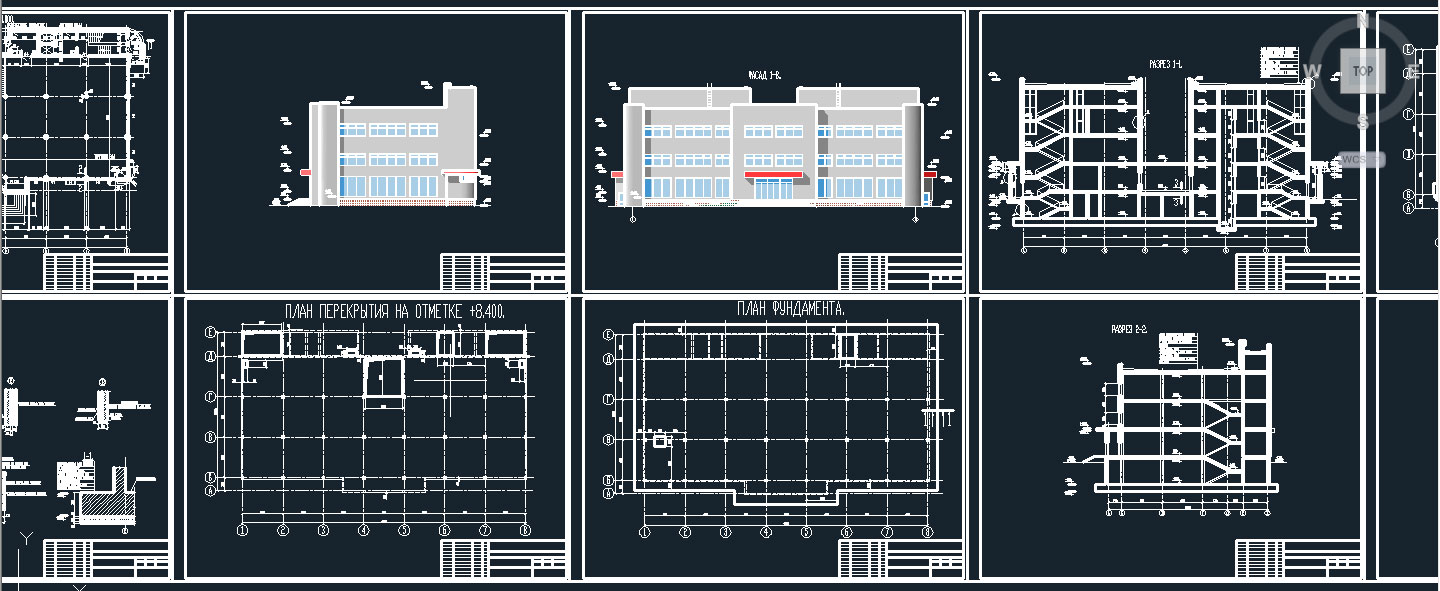

Состав: 1) Генплан, 2) Фасады, 3) План на отметке 0.000, 4) План перекрытия, 5) План фундамента, 6) Разрез 1-1, Разрез 2-2, 6) План кровли, 7) Узлы. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Торгово-комерческий центр

Диплом\ДИПЛОМ.dwg
Диплом\Калькуляции.doc
Диплом\Пояснительная записка.doc
Диплом
