Здание торгового центра

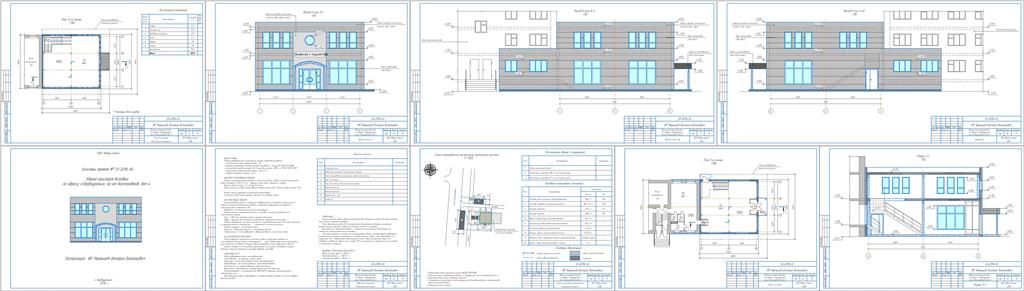

Эскизный проект торгового центра, пристроенного к жилому дому. Включает: титульный лист, общие данные, схема планировочной организации земельного участка, план 1-го этажа, план 2-го этажа, фасады с трёх сторон, один разрез здания.

Проект разработан для климатических условий Свердловской области:
- климатический район строительства - 1В
- средняя температура наиболее холодной пятидневки - минус 35 С (СНиП 23-01-99).
- нормативная снеговая нагрузка для III снегового района - 180 кг/м (СНиП 2.01.07-85*).
- нормативный скоростной напор ветра - 30 кг/м .
- глубина промерзания грунта - 2,0 м.
ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
Приняты на основании согласованных с Заказчиком данных. Здание в плане прямоугольной формы, размерами 11,24 12,1 м по наружным краям стен с крыльцом и навесом.
Высота здания в коньке 7,1 м от уровня земли.
Здание состоит из двух этажей. Высота первого этажа 3,48 м, высота второго этажа 2,48 м.
Кровля плоская. Чердачное пространство отсутствует.
За отметку 0,000 принят уровень чернового пола первого этажа.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Конструктивные решения и материалы предварительно согласования с Заказчиком. В проекте применены строительные изделия и материалы, разрешённые к применению в строительстве на территории РФ.
Фундамент - монолитный ленточный с армированием.
Несущие стены и перекрытия выполнены из сендвич-панелей, установленных на металлическом каркасе.
Окна - ПВХ 5-ти камерный профиль, тройное остекление
Двери - наружные металлические с утеплённием, внутренние пластиковые.
Отделка внутренняя - согласно санитарных и противопожарных норм для жилых помещений из серифицированных строительных материалов по желанию заказчика.
Отделка наружная - композитные панели.
Отмостка - бетонная шириной 1 м с армирующей сеткой.
Гидроизоляция - 2 слоя рубероида по обрезу ростверка и монолитного пояса.
