Торговый центр (полный КМ)

ИСХОДНЫЕ ДАННЫЕ
1.1 Рабочие чертежи марки КМ разработаны на основании архитектурного задания на проектирование.
1.2 Площадка строительства -
1.3 Климатические условия:
- климатический район строительства: IIВ (расчетная температура наружного воздуха: минус 24 С);
- нормативный вес снегового покрова для снегового района IIБ: 120 кгс/м2;
- нормативное ветровое давление для I района: 23 кгс/м2. Тип местности: «В»;
1.4 Уровень ответственности здания - нормальный (коэффициент надежности по ответственности - γn=0,95).
1.5 Здание отапливаемое.
1.6 Класс среды по условиям эксплуатации (по ТКП 45-2.01-111-2008) - ХА1 (среда - слабоагрессивная).
1.7 За условную отметку ±0.000 принята отметка чистого пола 1-го этажа.
1.8 Рабочие чертежи марки КМ разработаны в соответствии с действующими ТНПА и выполнены согласно СТБ 21.504-2005 "Правила выполнения чертежей марки КМ". Металлоконструкциии запроектированы в соответствии с требованиями СНиП 2.01.07-85 (изм. №1), СНиП II-23-81* и ТКП 45-2.01-111-2008.
1.9 В данном проекте разработаны чертежи марки КМ металлоконструкций: покрытия здания, покрытий навесов, наружной лестницы, профнастила покрытий.
ХАРАКТЕРИСТИКА И КОНСТРУКТИВНЫЕ РЕШЕНИЯ ЗДАНИЯ
2.1 Здание прямоугольной формы в плане, размерами в осях 84.0х90.0м.
Здание пятипролетное, пролет - 18,0 м, отм. низа конструкций +5,500 м.
2.2 Конструкция покрытия выполнена в виде системы стальных стропильных и подстропильных ферм из замкнутых гнутосварных профилей, опирание на стальные надколонники - шарнирное. Надколонники на монтажной сварке жестко крепятся к закладным деталям железобетонных колонн. По фермам уложен профилированный настил (беспрогонное решение).
2.3 Шаг ферм 6.0 м.
2.4 Пространственная жесткость и устойчивость покрытия обеспечивается совместной работой системы горизонтальных связей покрытия, распорок по надколонникам и фермам, а также профилированным настилом покрытия.
2.5. Предусмотрены пристройки и навесы с креплением к ж/б колоннам
2.6. В осях 13-14 у оси "Т" располагается наружная пожарная лестница
2.7. Примененные профили:
-двутавры с параллельными гранями полок по СТО АСЧМ 20-93;
-уголки стальные горячекатаные равнополочные по ГОСТ 8509-93;
-уголки стальные горячекатаные неравнополочные по ГОСТ 8510-86*;
-профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций по ГОСТ 30245-2003;
-прокат листовой горячекатаный по ГОСТ 19903-74*.

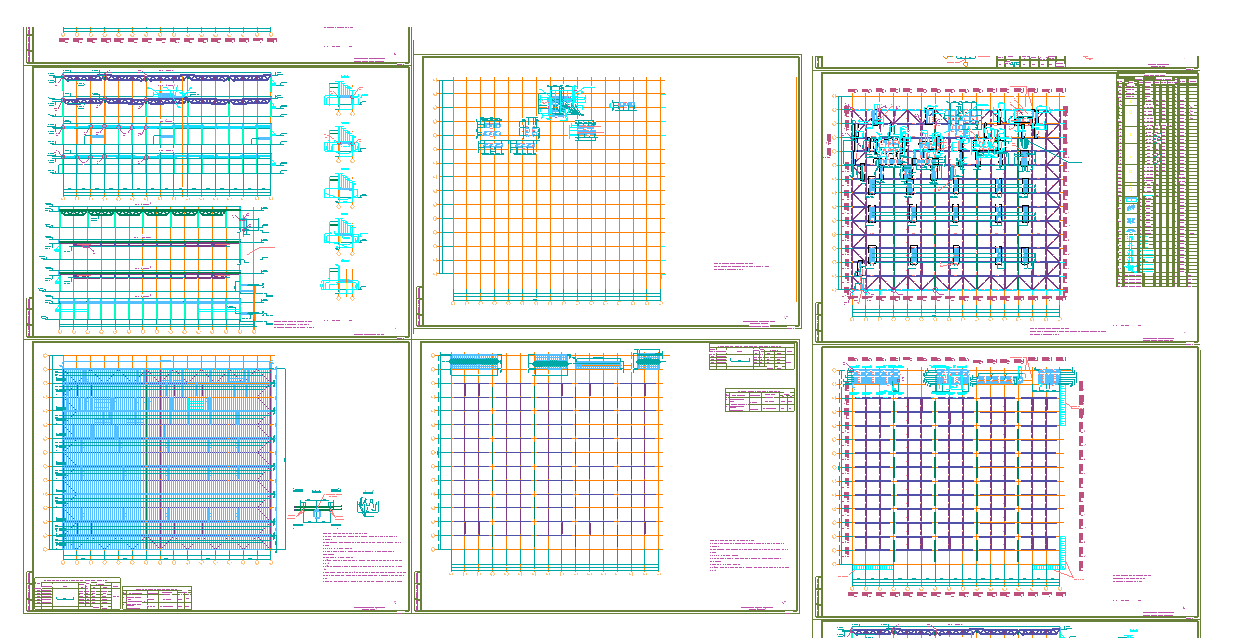

Состав: Полный комплекс чертежей части КМ, план, разрезы, спецификация проката, схема раскладки профлиста Язык документа

Софт: AutoCAD 2015

Файлы:
37-2013 КМ Схемы.dwg
