Конкурс асов 3D-моделирования

Торговый центр

Ижевский государственный технический университет им. М.Т. Калашникова, Чайковский технологический институт (филиал).
Кафедра технологии и организации строительного производства
Курсовой проект по дисциплине "Архитектура гражданских зданий"
На тему "Торговый центр "Адмирал""
Чайковский 2015

В архитектурно-строительной части разработан генеральный план с элементами благоустройства, приняты объемно-планировочные, архитектурно-планировочные и конструктивные решения объекта, произведен теплотехнический расчет наружной стены и покрытия.
В расчетно-конструктивной части рассчитана плита перекрытия ПК56.15-8Atv и железобетонный ригель РДП4.56.
В части «Основания и фундаменты» определены инженерно-геологические условия строительной площадки, запроектирован сборный фундамент стаканного типа. Выполнен расчет основания по деформациям.
В части «Технология и организация строительства» разработана технологическая карта на монтаж диафрагм жёсткости, сетевой график и строительный генеральный план, выбраны методы производства работ и соответствующие им машины и механизмы, разработаны мероприятия по охране труда и техники безопасности веления работ, определены основные технико-экономические показатели строительства объекта.
Графическая часть включает 3 листа формата А1.
Пояснительная записка выполнена на 27 страницах, содержит 8 таблиц и 5 рисунков

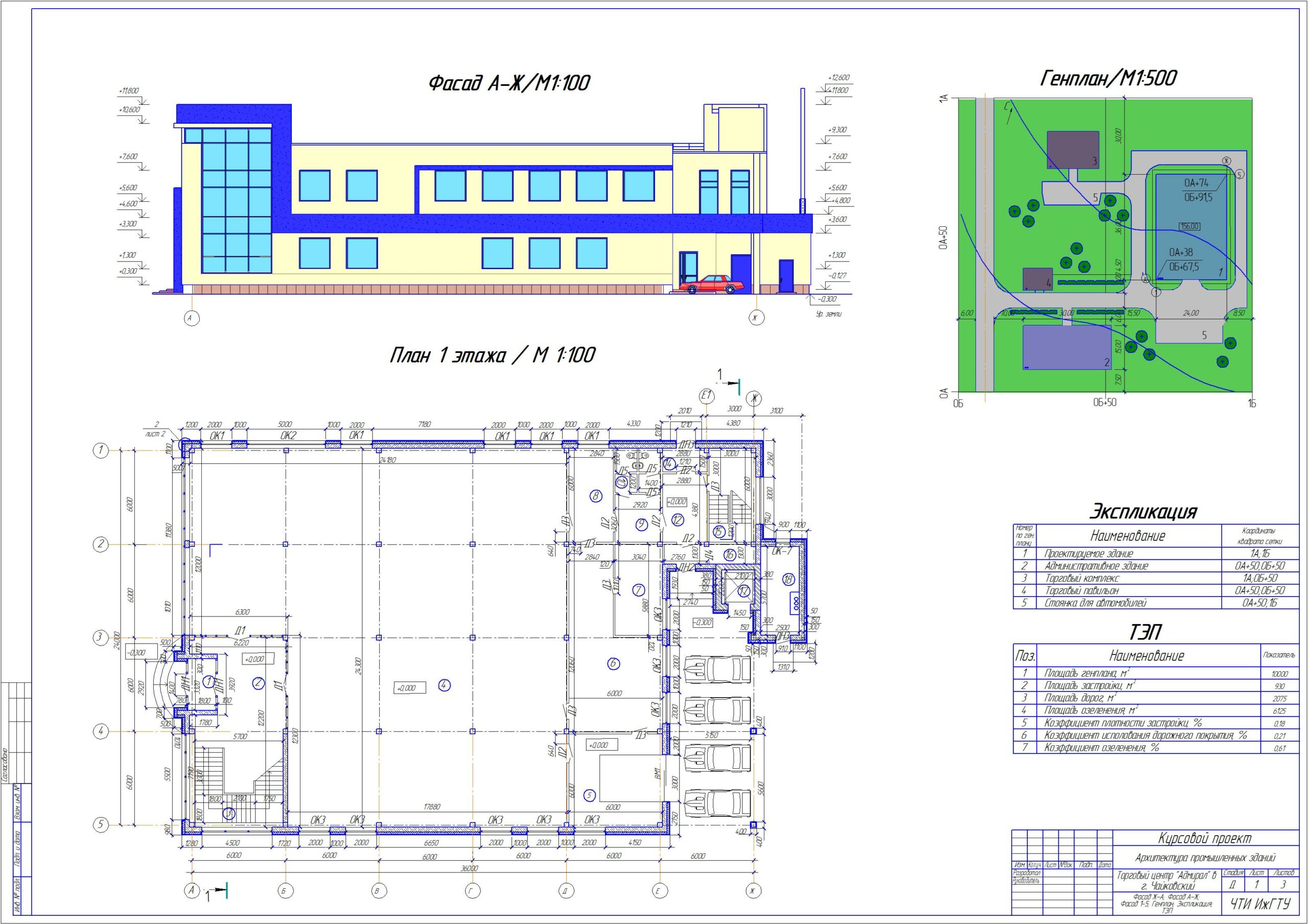

Состав: Генеральный план (ГП), Фасад, План этажа, Разрезы, Узлы, Схема расположения фундаментов, Схема расположения плит перекрытия, План кровли, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:
Архитектура 2\1 лист.bak
Архитектура 2\1 лист.cdw
Архитектура 2\3 лист.bak
Архитектура 2\3 лист.cdw
Архитектура 2\Архитектура ПЗ.doc
Архитектура 2\лист 2.bak
Архитектура 2\лист 2.cdw
Архитектура 2\содержание.doc
Архитектура
