Отопление 2-х этажного жилого дома от автоматического котла VSKZ-ЛЮКС 30 кВт.
1. Проектная документация соответствует заданию на проектирование,требование действующих технических регламентов, сводов правил, других документов
содержащих установленные требования.
2. Настоящий проект выполнен согласно нормам проектирования СП 60.13330.2016.
3. Проектом предусматривается отопление 2-х этажного жилого дома от автоматического котла VSKZ-ЛЮКС 30 кВт.
4. В системе отопления теплоноситель вода.
5. Система отопления однотрубная "Ленинградка".
6. Система отопления выполняется из полипропиленовых труб армированных стеклонолокном.
7. В качестве нагревательных приборов аллюминевые радиаторы 500х80 с теплооотдачей одной секции 0,129кВт.
8. Расширительный бак мембранный.Устанавливается в котельной.
9. Теплые полы из шитого политилена Д=16 мм.
10. На теплые полы учесть узел смешения.
11. Установить параллельно к котлу на твердом топливе электокотел мощностью 15кВТ.
12. Учесть на распределительном коллекторе подключение системы отопления пристройки.
1. Водонагреватель 80-100л косвенного нагрева (зима от отопления летом от электроэнергии).
2. Место установки водонагревателя котельная.
3. Циркуляцию горячего водоснабжения не выполнять.
4. Место прокладки трубопроводов по полу в штрабе.
5. Изоляцию трубопроводов не производить.

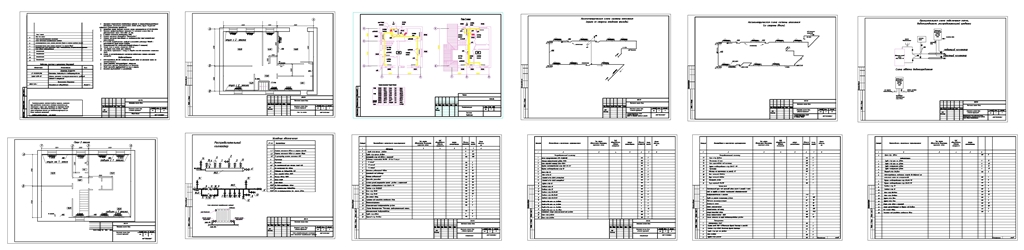

Состав: План 1 этажа, план 2 этажа, аксомометрические схемы ,принципиальная схема подключения котла, спецификация
Софт: AutoCAD 2016
