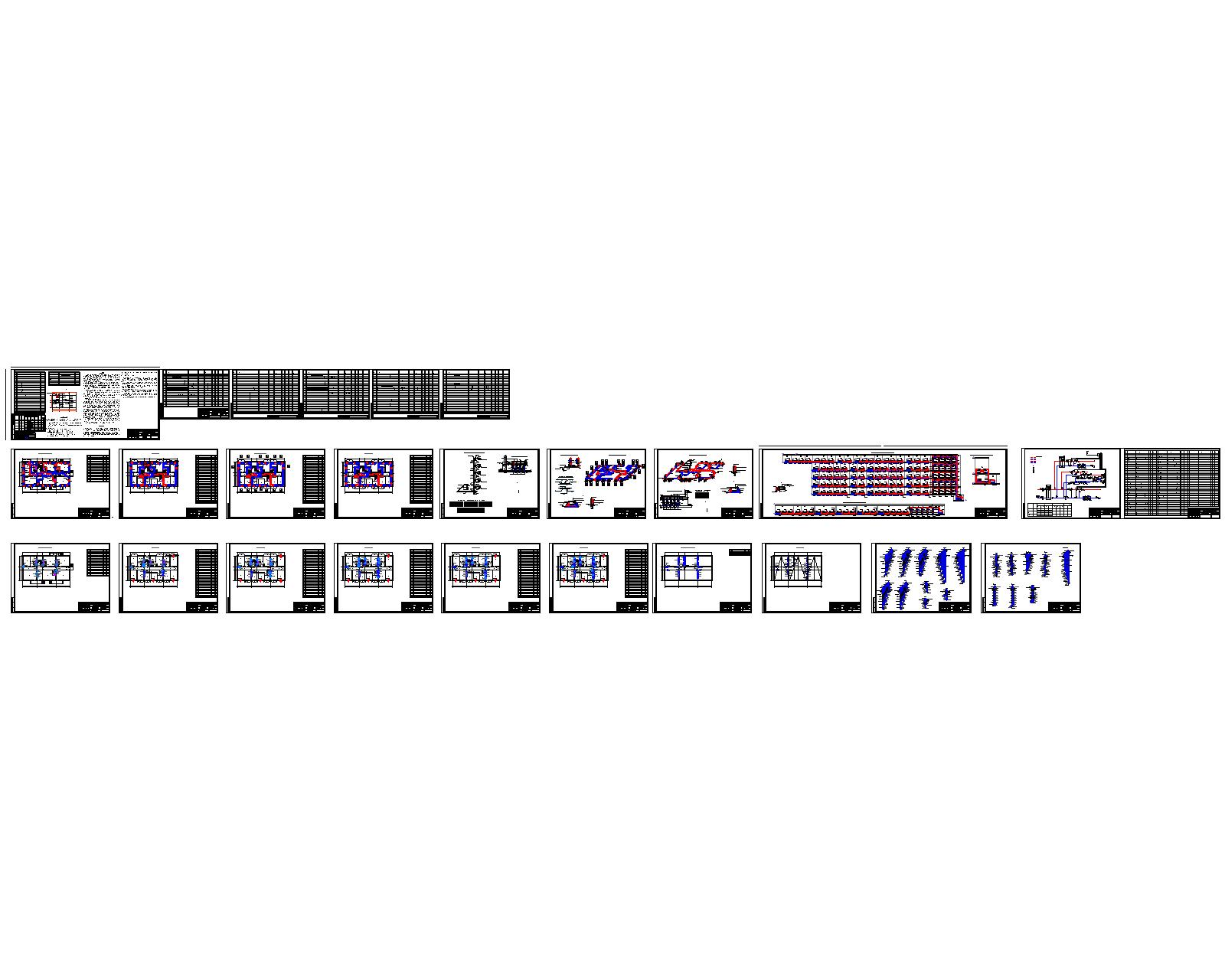

вентиляция и отопление многоквартирного 5-этажного жилого дома со встроенными помещениями
Теплоснабжение здания принято от наружных тепловых сетей. Параметры теплоносителя в тепловой сети 95-60°С. Подключение системы отопления здания - по зависимой схеме с понижением температуры теплоносителя до 80-60°С. Подключение системы горячего водоснабжения к наружным тепловым сетям - по открытой схеме. Температура теплоносителя для системы горячего водоснабжения 60°С.
В здании предусмотрено 3 системы отопления: система отопления №1 обслуживает жилую часть здания; система отопления №2 - встроенные помещения на цокольном этаже; система отопления №3 - лестничную клетку.
Система отопления №1 - поквартирная двухтрубная горизонтальная тупиковая или с попутным движением теплоносителя, с поквартирным учётом тепловой энергии.
Система отопления №2 - горизонтальная, двухтрубная тупиковая или с попутным движением теплоносителя, с установкой индивидуальных узлов учета тепловой энергии для каждой группы помещений.
Система отопления лестничных клеток - однотрубная П-образная.
В качестве отопительных приборов приняты биметаллические секционные радиаторы высотой 500мм.
Радиаторы поставляются в комплекте с монтажными кронштейнами.
Для регулирования теплоотдачи радиаторы оборудуются термостатическими клапанами с термоголовкой.
Трубопроводы - металлопластиковая труба, уложенная в конструкцию пола. В узле управления - трубы электросварные по ГОСТ 10704-91.
Соединение металополимерных труб со стальными трубопроводами, запорно-регулирующей арматурой и отопительными приборами выполняется на резьбе с помощью специальных соединительных деталей.
Все транзитные трубопроводы заизолировать фольгированным утеплителем "K-flex EC" толщиной 9мм.
Узел управления автоматизирован.
На каждой ветке системы отопления предусмотрены автоматические балансировочные клапаны для гидравлической балансировки системы. Для опорожнения системы предусмотрены краны шаровые с дренажом, укомплектованные дренажными кранами со штуцером.
Отверстия для прохода трубопроводов в стенах выполнить по месту. Для пропуска трубопроводов во внутренних стенах и перегородках установить гильзы из трубы большего диаметра. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.
Монтаж и крепление металлополимерных труб вести согласно требований СП РК 4.02-101-2002 "Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб".
После монтажных работ следует провести испытание системы на герметичность при давлении, превышающем рабочее в 1,5 раза, но не менее 0,6 МПа, при постоянной температуре воды. Испытание производить согласно СП РК 4.02-101-2002 "Проектирование и монтаж систем отопления с использованием металлополимерных труб". Трубопровод в конструкции пола должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа. Минимальная высота заливки над поверхностью трубы должна быть не менее 30 мм.
Монтаж и крепление трубопроводов из электросварных труб вести по типовым чертежам серии 5.904-69 "Детали крепления санитарно-технических приборов и трубопроводов" в соответствии с требованиями СН РК 4.01-02-2013 "Внутренние санитарно-технические системы".
Неуказанные привязки оси трубопроводов к стенам принять равными 50 мм.
Систему отопления отрегулировать на заданный тепловой режим.
Вентиляция
Вентиляция квартир - естественная вытяжная через вентшахты в санузлах и кухнях, приток неорганизованный через открывающеся фрамуги окон, кроме того, предусмотрена установка оконных блоков со встроенными воздушными клапанами. Кратность воздухообмена соответствует требованиям п.31 Приложения СП «Санитарно-эпидемиологические требования к административным и жилым зданиям», увт. Приказом МЗ РК №ҚР ДСМ-29 от 26.10.2018г. В помещениях ванных и индивидуальных санузлов воздухообмен составляет 25 м³/ч, в помещениях совмещённых санузлов и ванной - 50 м³/ч, в кухнях 90 м³/ч, в жилых комнатах - 3м³/ч с 1 м² пола. Воздуховоды вентиляционных систем выполняются в толще кирпичных стен и разработаны в разделе АР.
Для защиты вентканала от опрокидывания тяги, в верхней части вентканала установлены турбодефлекторы.
Указания по технике безопасности
Системы следует проектировать с учетом требований безопасности в соответствии с Законом Республики Казахстан «О безопасности и охране труда», нормативных документов органов государственного контроля, а также инструкций предприятий - изготовителей оборудования, арматуры и материалов, если они не противоречат требованиям настоящих норм.
1. Температура поверхности доступных частей отопительных приборов системы отопления не должна превышать максимально допустимую (+130°С по СН РК 4.02-01-2011, СП РК 4.02-101-2012).
2. Тепловую изоляцию отопительно-вентиляционного оборудования, трубопроводов систем внутреннего теплоснабжения, воздуховодов следует предусматривать:
- для предупреждения ожогов;
- для исключения потерь теплоты более допустимых;
- для исключения конденсации влаги.
Монтаж и пуско-наладочные работы систем отопления и вентиляции производить в соответствии с требованиями СН РК 4.01-02-2013 "Внутренние санитарно-технические системы", и техническими рекомендациями по монтажу фирм-производителей.
Крепление трубопроводов вести по типовым чертежам серии 4.904-69.
Для прохода через строительные конструкции предусмотреть гильзы. Зазор между гильзой и трубопроводом заделать легким водонепроницаемым материалом с нормируемым пределом огнестойкости.
По окончании монтажа системы произвести испытание и регулировку на прочность согласно СН РК 4.01-02-2013.
