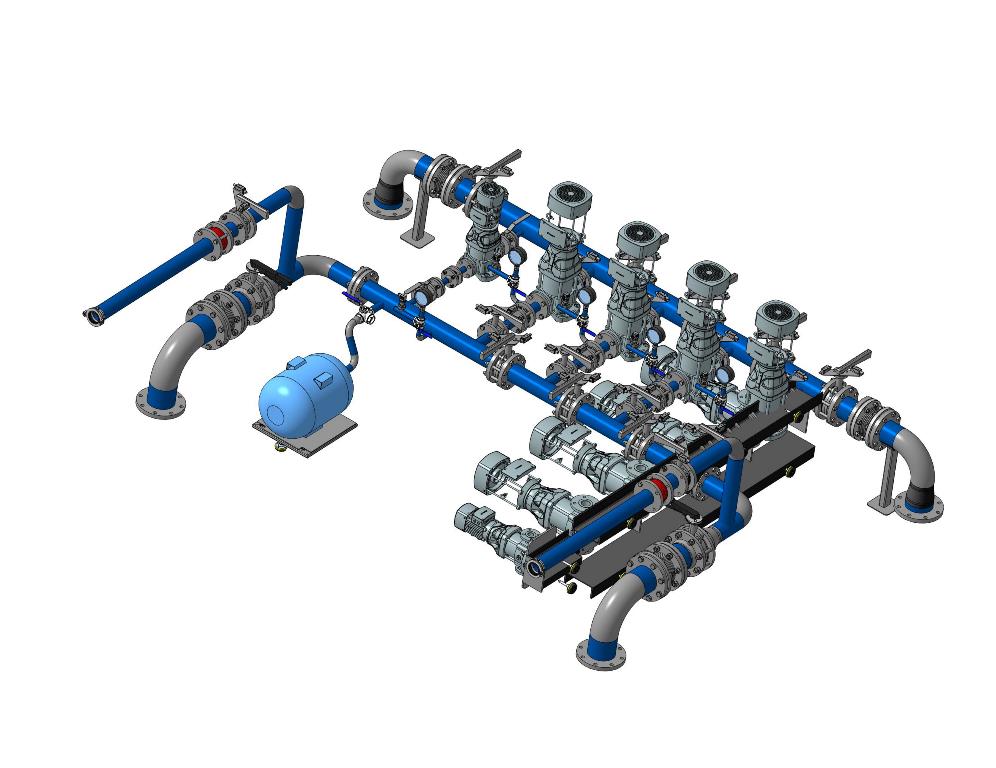

Автоматическая насосная станция пожаротушения для подачи воды

1
4
233
0
0
1 000

Автоматическая насосная станция пожаротушения для подачи воды из резервуаров в автоматическую систему пожаротушения, либо на пожарные гидранты.
Производительность насосной станции-45м3/час
Напор-22 м в ст
Рабочие насосы-СДМ20-3-2шт.
Резервные насосы-СДМ20-3-1шт.
Жокей насос-СДМ3-5-1шт.
Самотечный коллектор-DN90(102x2)-Фланцевое окончание
Напорный коллектор- DN80(89x2)-Фланцевое окончание

Примечание.. если при открытии потребуется файл Пластина.... подставлять ...Пластина ГЕОН-НСП-Н-45-22(5)-00.01.001 - Пластина.cdw


Сообщить о проблеме
Дата
01.04.2025
Язык
Русский
Состав
3D Сборка (некоторые элементы могут быть без истории, в зависимости от версии компаса в дереве могут быть предупреждения)
Софт
КОМПАС-3D 22 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-Виброопора ОВ-31М.m3d Виброопора ОВ-31М.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.a3d ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.PDF ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.spw ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.spw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.000 СБ - Рама Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-00.01.000 СБ - Рама Сборочный чертеж.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.000 СБ - Рама Сборочный чертеж.PDF ГЕОН-НСП-Н-45-22(5)-00.01.000 СБ - Рама Сборочный чертеж.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.001 - Пластина.cdw ГЕОН-НСП-Н-45-22(5)-00.01.001 - Пластина.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.001 - Пластина.m3d ГЕОН-НСП-Н-45-22(5)-00.01.001 - Пластина.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.001 - Пластина.PDF ГЕОН-НСП-Н-45-22(5)-00.01.001 - Пластина.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.002 - Плита.cdw ГЕОН-НСП-Н-45-22(5)-00.01.002 - Плита.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.002 - Плита.m3d ГЕОН-НСП-Н-45-22(5)-00.01.002 - Плита.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.002 - Плита.PDF ГЕОН-НСП-Н-45-22(5)-00.01.002 - Плита.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.003 - Плита малого насоса.cdw ГЕОН-НСП-Н-45-22(5)-00.01.003 - Плита малого насоса.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.003 - Плита малого насоса.m3d ГЕОН-НСП-Н-45-22(5)-00.01.003 - Плита малого насоса.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.003 - Плита малого насоса.PDF ГЕОН-НСП-Н-45-22(5)-00.01.003 - Плита малого насоса.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.004 - Подкладка.cdw ГЕОН-НСП-Н-45-22(5)-00.01.004 - Подкладка.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.004 - Подкладка.m3d ГЕОН-НСП-Н-45-22(5)-00.01.004 - Подкладка.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.004 - Подкладка.PDF ГЕОН-НСП-Н-45-22(5)-00.01.004 - Подкладка.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.005 - Труба.m3d ГЕОН-НСП-Н-45-22(5)-00.01.005 - Труба.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.006 - Труба.m3d ГЕОН-НСП-Н-45-22(5)-00.01.006 - Труба.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.007 - Труба.cdw ГЕОН-НСП-Н-45-22(5)-00.01.007 - Труба.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.007 - Труба.m3d ГЕОН-НСП-Н-45-22(5)-00.01.007 - Труба.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.007 - Труба.PDF ГЕОН-НСП-Н-45-22(5)-00.01.007 - Труба.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.008 - Труба.cdw ГЕОН-НСП-Н-45-22(5)-00.01.008 - Труба.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.008 - Труба.m3d ГЕОН-НСП-Н-45-22(5)-00.01.008 - Труба.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.008 - Труба.PDF ГЕОН-НСП-Н-45-22(5)-00.01.008 - Труба.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.009 - Пластина.cdw ГЕОН-НСП-Н-45-22(5)-00.01.009 - Пластина.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.009 - Пластина.m3d ГЕОН-НСП-Н-45-22(5)-00.01.009 - Пластина.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.009 - Пластина.PDF ГЕОН-НСП-Н-45-22(5)-00.01.009 - Пластина.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.010 - Рама без опор.a3d ГЕОН-НСП-Н-45-22(5)-00.01.010 - Рама без опор.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.010 - Рама без опор.PDF ГЕОН-НСП-Н-45-22(5)-00.01.010 - Рама без опор.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.010 - Рама без опор.spw ГЕОН-НСП-Н-45-22(5)-00.01.010 - Рама без опор.spw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.010 СБ - Рама без опор Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-00.01.010 СБ - Рама без опор Сборочный чертеж.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.01.010 СБ - Рама без опор Сборочный чертеж.PDF ГЕОН-НСП-Н-45-22(5)-00.01.010 СБ - Рама без опор Сборочный чертеж.PDF
    • icon-Гайка М12-6H AISI 304 DIN 934.m3d Гайка М12-6H AISI 304 DIN 934.m3d
    • icon-Шайба 12 DIN 125 AISI 304.m3d Шайба 12 DIN 125 AISI 304.m3d
    • icon-Шайба пружинная 12 AISI 304 DIN 127.m3d Шайба пружинная 12 AISI 304 DIN 127.m3d
    • icon-Шпилька М12-6gx70 AISI 304 DIN 976-1.m3d Шпилька М12-6gx70 AISI 304 DIN 976-1.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.a3d ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.PDF ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.spw ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.spw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.000 СБ - Рама бака Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-00.02.000 СБ - Рама бака Сборочный чертеж.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.000 СБ - Рама бака Сборочный чертеж.PDF ГЕОН-НСП-Н-45-22(5)-00.02.000 СБ - Рама бака Сборочный чертеж.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.001 - Лист.cdw ГЕОН-НСП-Н-45-22(5)-00.02.001 - Лист.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.001 - Лист .m3d ГЕОН-НСП-Н-45-22(5)-00.02.001 - Лист .m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.001 - Лист.PDF ГЕОН-НСП-Н-45-22(5)-00.02.001 - Лист.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.002 - Труба.cdw ГЕОН-НСП-Н-45-22(5)-00.02.002 - Труба.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.002 - Труба.m3d ГЕОН-НСП-Н-45-22(5)-00.02.002 - Труба.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.002 - Труба.PDF ГЕОН-НСП-Н-45-22(5)-00.02.002 - Труба.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.003 - Труба.cdw ГЕОН-НСП-Н-45-22(5)-00.02.003 - Труба.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.003 - Труба.m3d ГЕОН-НСП-Н-45-22(5)-00.02.003 - Труба.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.003 - Труба.PDF ГЕОН-НСП-Н-45-22(5)-00.02.003 - Труба.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.003-01 - Труба.cdw ГЕОН-НСП-Н-45-22(5)-00.02.003-01 - Труба.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.003-01 - Труба.PDF ГЕОН-НСП-Н-45-22(5)-00.02.003-01 - Труба.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.004 - Рама бака без опор.a3d ГЕОН-НСП-Н-45-22(5)-00.02.004 - Рама бака без опор.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.004 - Рама бака без опор.PDF ГЕОН-НСП-Н-45-22(5)-00.02.004 - Рама бака без опор.PDF
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.004 - Рама бака без опор.spw ГЕОН-НСП-Н-45-22(5)-00.02.004 - Рама бака без опор.spw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.004 СБ - Рама бака без опор Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-00.02.004 СБ - Рама бака без опор Сборочный чертеж.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-00.02.004 СБ - Рама бака без опор Сборочный чертеж.PDF ГЕОН-НСП-Н-45-22(5)-00.02.004 СБ - Рама бака без опор Сборочный чертеж.PDF
    • icon-Гайка М12-6H AISI 304 DIN 934.m3d Гайка М12-6H AISI 304 DIN 934.m3d
    • icon-Шайба 12 DIN 125 AISI 304.m3d Шайба 12 DIN 125 AISI 304.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-00.03.000 - Стойка.a3d ГЕОН-НСП-Н-45-22(5)-00.03.000 - Стойка.a3d
    • icon-Лист 3,0 AISI 304 EN 10088-2@axb=100x100.m3d Лист 3,0 AISI 304 EN 10088-2@axb=100x100.m3d
    • icon-Пластина.m3d Пластина.m3d
    • icon-Тафтинговое покрытие.m3d Тафтинговое покрытие.m3d
    • icon-Труба прямоугольная 60x40x3@AISI 304 EN 10219@L=516.m3d Труба прямоугольная 60x40x3@AISI 304 EN 10219@L=516.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-01.00.000 - Поворот.a3d ГЕОН-НСП-Н-45-22(5)-01.00.000 - Поворот.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-01.00.000 СБ - Поворот Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-01.00.000 СБ - Поворот Сборочный чертеж.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-01.00.001 - Фланец.cdw ГЕОН-НСП-Н-45-22(5)-01.00.001 - Фланец.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-01.00.002 - Фланец.cdw ГЕОН-НСП-Н-45-22(5)-01.00.002 - Фланец.cdw
    • icon-Ложемент ф133.a3d Ложемент ф133.a3d
    • icon-Отвод 90-133x4-09Г2С ГОСТ 17375-2001.m3d Отвод 90-133x4-09Г2С ГОСТ 17375-2001.m3d
    • icon-Пластина.m3d Пластина.m3d
    • icon-Тафтинговое покрытие.m3d Тафтинговое покрытие.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=125.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=125.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@L=58.m3d Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@L=58.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-02.00.000 - Патрубок фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-02.00.000 - Патрубок фланцевый.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-02.00.000 - Патрубок фланцевый.cdw ГЕОН-НСП-Н-45-22(5)-02.00.000 - Патрубок фланцевый.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=300.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=300.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-03.00.000 - Узел жокей-насоса.a3d ГЕОН-НСП-Н-45-22(5)-03.00.000 - Узел жокей-насоса.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-03.00.000 СБ - Узел жокей-насоса Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-03.00.000 СБ - Узел жокей-насоса Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=130.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=130.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=1000.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=1000.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-04.00.000 - 01 СБ - Тройник Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-04.00.000 - 01 СБ - Тройник Сборочный чертеж.cdw
    • icon-ГЕОН-НСП-Н-45-22(5)-04.00.000 - 01 СБ - Тройник Сборочный чертеж.cdw.$$$ ГЕОН-НСП-Н-45-22(5)-04.00.000 - 01 СБ - Тройник Сборочный чертеж.cdw.$$$
    • icon-ГЕОН-НСП-Н-45-22(5)-04.00.000 - Тройник.a3d ГЕОН-НСП-Н-45-22(5)-04.00.000 - Тройник.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-04.00.000 СБ - Тройник Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-04.00.000 СБ - Тройник Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=185.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=185.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=435.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=435.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-05.00.000 - Узел манометра.a3d ГЕОН-НСП-Н-45-22(5)-05.00.000 - Узел манометра.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-05.01.000 - Патруок фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-05.01.000 - Патруок фланцевый.a3d
    • icon-Отвод 26,9x2 AISI 304 EN 10253-4.m3d Отвод 26,9x2 AISI 304 EN 10253-4.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=50.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=50.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=150.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=150.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=300.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=300.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-06.00.000 - Узел фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-06.00.000 - Узел фланцевый.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-06.00.000 СБ - Узел фланцевый Сборочный чертёж.cdw ГЕОН-НСП-Н-45-22(5)-06.00.000 СБ - Узел фланцевый Сборочный чертёж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=200.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=200.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-07.00.000 - Узел фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-07.00.000 - Узел фланцевый.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-07.00.000 СБ - Узел фланцевый Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-07.00.000 СБ - Узел фланцевый Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=305.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=305.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-08.00.000 - Узел фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-08.00.000 - Узел фланцевый.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-08.00.000 СБ - Узел фланцевый Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-08.00.000 СБ - Узел фланцевый Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=74.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=74.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-09.00.000 - Тройник.a3d ГЕОН-НСП-Н-45-22(5)-09.00.000 - Тройник.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-09.00.000 СБ - Тройник Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-09.00.000 СБ - Тройник Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=300.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=300.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=400.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=400.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-10.00.000 - Тройник.a3d ГЕОН-НСП-Н-45-22(5)-10.00.000 - Тройник.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-10.00.000 СБ - Тройник Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-10.00.000 СБ - Тройник Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@L=438.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@L=438.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-11.00.000 - Узел бака.a3d ГЕОН-НСП-Н-45-22(5)-11.00.000 - Узел бака.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-11.01.000 - Узел фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-11.01.000 - Узел фланцевый.a3d
    • icon-Труба 35,0х1,5 AISI 304 EN 10217-7@L=120.m3d Труба 35,0х1,5 AISI 304 EN 10217-7@L=120.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=287.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=287.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@L=1000.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@L=1000.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-12.00.000 - Патрубок бака.a3d ГЕОН-НСП-Н-45-22(5)-12.00.000 - Патрубок бака.a3d
    • icon-Отвод 41x1,5 AISI 304 DIN 11852.m3d Отвод 41x1,5 AISI 304 DIN 11852.m3d
    • icon-Труба 35,0х1,5 AISI 304 EN 10217-7@L=100.m3d Труба 35,0х1,5 AISI 304 EN 10217-7@L=100.m3d
    • icon-Труба 35,0х1,5 AISI 304 EN 10217-7@L=114.m3d Труба 35,0х1,5 AISI 304 EN 10217-7@L=114.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-13.00.000 - Узел рукава.a3d ГЕОН-НСП-Н-45-22(5)-13.00.000 - Узел рукава.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-13.00.000 СБ - Узел рукава Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-13.00.000 СБ - Узел рукава Сборочный чертеж.cdw
    • icon-Отвод 90-1-114,3х3,6-12Х18Н10Т ГОСТ 17375-2001.m3d Отвод 90-1-114,3х3,6-12Х18Н10Т ГОСТ 17375-2001.m3d
    • icon-Отвод 90-89x4 ГОСТ 17375-2001.m3d Отвод 90-89x4 ГОСТ 17375-2001.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=200.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=200.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=799.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=799.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=200.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=200.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=201.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=201.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-14.00.000 - Узел фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-14.00.000 - Узел фланцевый.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-14.00.000 СБ - Узел фланцевый Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-14.00.000 СБ - Узел фланцевый Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=150.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=150.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-15.00.000 - Патрубок рукава.a3d ГЕОН-НСП-Н-45-22(5)-15.00.000 - Патрубок рукава.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-15.00.000 СБ - Патрубок рукава Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-15.00.000 СБ - Патрубок рукава Сборочный чертеж.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=1018.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@L=1018.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-16.00.000 - Узел фланцевый.a3d ГЕОН-НСП-Н-45-22(5)-16.00.000 - Узел фланцевый.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-16.00.000 - Узел фланцевый.cdw ГЕОН-НСП-Н-45-22(5)-16.00.000 - Узел фланцевый.cdw
    • icon-Труба стальная электросварная прямошовная (Ду 150) 159,0х4,0 ГОСТ 10704-91@L=200.m3d Труба стальная электросварная прямошовная (Ду 150) 159,0х4,0 ГОСТ 10704-91@L=200.m3d
    • icon-ГЕОН-НСП-Н-45-22(5)-17.00.000 - Поворот.a3d ГЕОН-НСП-Н-45-22(5)-17.00.000 - Поворот.a3d
    • icon-ГЕОН-НСП-Н-45-22(5)-17.00.000 СБ - Поворот Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-17.00.000 СБ - Поворот Сборочный чертеж.cdw
    • icon-Отвод 90-159x4-09Г2С ГОСТ 17375-2001.m3d Отвод 90-159x4-09Г2С ГОСТ 17375-2001.m3d
    • icon-Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@L=400.m3d Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@L=400.m3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_1.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_1.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_3.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_3.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_22.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_22.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_28.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_28.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_31.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_31.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_36.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_36.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_44.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_44.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_46.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_46.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_49.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_49.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_52.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_52.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_63.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_63.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_69.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_69.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_72.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_72.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_80.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_80.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_82.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_82.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_84.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_84.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_88.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_88.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_96.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_96.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_102.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_102.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_107.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_107.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_111.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_111.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_114.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_114.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_117.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_117.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_119.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_119.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_127.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_127.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_144.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_144.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_148.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_148.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_149.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_149.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_151.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_151.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_152.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_152.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_154.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_154.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_160.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_160.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_164.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_164.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_165.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_165.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_166.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_166.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_169.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_169.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_173.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_173.a3d
    • icon-ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_174.a3d ГЕОН_НСП_Н_45_225_02_00_000_Каркас_с_насосной_станцией_174.a3d
    • icon-Заглушка.m3d Заглушка.m3d
    • icon-Заглушка круглая.m3d Заглушка круглая.m3d
    • icon-Затвор_дисковый_поворотный_DN_ru_WBV3432E_2W_Fb_H_Ду150_Ру16_межфланцевый.m3d Затвор_дисковый_поворотный_DN_ru_WBV3432E_2W_Fb_H_Ду150_Ру16_межфланцевый.m3d
    • icon-Затвор дисковый Ду50.m3d Затвор дисковый Ду50.m3d
    • icon-Затвор дисковый Ду65.m3d Затвор дисковый Ду65.m3d
    • icon-Затвор дисковый Ду80.m3d Затвор дисковый Ду80.m3d
    • icon-Затвор дисковый Ду150.m3d Затвор дисковый Ду150.m3d
    • icon-Затвор дисковый Ду200.m3d Затвор дисковый Ду200.m3d
    • icon-Затвор дисковый Ду300.m3d Затвор дисковый Ду300.m3d
    • icon-Затвор дисковый поворотный Genebre 2103-12 DN100 PN16.m3d Затвор дисковый поворотный Genebre 2103-12 DN100 PN16.m3d
    • icon-Затвор пожарный 017W DN50.m3d Затвор пожарный 017W DN50.m3d
    • icon-Затвор пожарный 017W DN65.m3d Затвор пожарный 017W DN65.m3d
    • icon-Затвор пожарный 017W DN80.a3d Затвор пожарный 017W DN80.a3d
    • icon-Затвор пожарный 017W DN80_1.a3d Затвор пожарный 017W DN80_1.a3d
    • icon-Затвор пожарный 017W DN100.m3d Затвор пожарный 017W DN100.m3d
    • icon-Затвор пожарный 017W DN125.m3d Затвор пожарный 017W DN125.m3d
    • icon-Клапан_обратный_пожарный_Dendor_DN80_тип_010С_Ду80_Ру16.m3d Клапан_обратный_пожарный_Dendor_DN80_тип_010С_Ду80_Ру16.m3d
    • icon-Клапан_обратный_пружинный_Genebre_2415_06_Ду25_Ру40.m3d Клапан_обратный_пружинный_Genebre_2415_06_Ду25_Ру40.m3d
    • icon-Клапан обратный пожарный Dendor DN50 тип 010С Ду50 Ру16.m3d Клапан обратный пожарный Dendor DN50 тип 010С Ду50 Ру16.m3d
    • icon-Клапан обратный пожарный Dendor DN80 тип 010С Ду80 Ру16 двустворчатый межфланцевый корпус чугун, створки чугун, цвет красный.m3d Клапан обратный пожарный Dendor DN80 тип 010С Ду80 Ру16 двустворчатый межфланцевый корпус чугун, створки чугун, цвет красный.m3d
    • icon-Клапан обратный пружинный Genebre 2415 06 Ду25 Ру40 межфланцевый из нержавеющей стали.m3d Клапан обратный пружинный Genebre 2415 06 Ду25 Ру40 межфланцевый из нержавеющей стали.m3d
    • icon-Компенсатор_сильфонный_осевой_DN_ru_CB_3234_F_Ду125.m3d Компенсатор_сильфонный_осевой_DN_ru_CB_3234_F_Ду125.m3d
    • icon-Компенсатор_сильфонный_осевой_Ду150_Ру16_фланцевый (1).m3d Компенсатор_сильфонный_осевой_Ду150_Ру16_фланцевый (1).m3d
    • icon-Компенсатор_сильфонный_осевой_Ду150_Ру16_фланцевый.m3d Компенсатор_сильфонный_осевой_Ду150_Ру16_фланцевый.m3d
    • icon-Компенсатор сильфонный осевой DN.ru Ду150 Ру16 фланцевый, сильфон - сталь SS316, осевой ход 30 мм.m3d Компенсатор сильфонный осевой DN.ru Ду150 Ру16 фланцевый, сильфон - сталь SS316, осевой ход 30 мм.m3d
    • icon-Кран_шаровой_ABRA_BV_15_L_порт_34″_Ду20_г.m3d Кран_шаровой_ABRA_BV_15_L_порт_34″_Ду20_г.m3d
    • icon-Кран_шаровой_BV3232P4pc_FP_3WL_F_ISO_H_Ду20_Ру16 (2).m3d Кран_шаровой_BV3232P4pc_FP_3WL_F_ISO_H_Ду20_Ру16 (2).m3d
    • icon-Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду20_Ру63,_3_ходовой.a3d Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду20_Ру63,_3_ходовой.a3d
    • icon-Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду32_Ру63.a3d Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду32_Ру63.a3d
    • icon-Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду32_Ру63_1.a3d Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду32_Ру63_1.a3d
    • icon-Кран_шаровой_LD_КШ_Р_Ф_11с67п_1″_Ду25_Ру16.m3d Кран_шаровой_LD_КШ_Р_Ф_11с67п_1″_Ду25_Ру16.m3d
    • icon-Кран трехсоставной DN25.m3d Кран трехсоставной DN25.m3d
    • icon-Кран трехсоставной DN32.m3d Кран трехсоставной DN32.m3d
    • icon-Кран шаровой BV3232P-FP-Fb-ISO-H Ду25 Ру16.m3d Кран шаровой BV3232P-FP-Fb-ISO-H Ду25 Ру16.m3d
    • icon-Манометр Росма ТМ-510Р.00 (0-1.6МПа).m3d Манометр Росма ТМ-510Р.00 (0-1.6МПа).m3d
    • icon-Муфта G 1 AISI 304 L=43.m3d Муфта G 1 AISI 304 L=43.m3d
    • icon-Ниппель-гайка.a3d Ниппель-гайка.a3d
    • icon-Ниппель.m3d Ниппель.m3d
    • icon-Ниппель G 1 1_4 AISI 304 L=50.m3d Ниппель G 1 1_4 AISI 304 L=50.m3d
    • icon-Ниппель G1 1_4_ AISI 304 L=50.m3d Ниппель G1 1_4_ AISI 304 L=50.m3d
    • icon-Ниппель G 1 AISI 304 L=50.m3d Ниппель G 1 AISI 304 L=50.m3d
    • icon-Обратный клапан CV16 Ду50 Ру16.m3d Обратный клапан CV16 Ду50 Ру16.m3d
    • icon-Переход К-159x4,5-108x4-09Г2С ГОСТ 17378-2001.m3d Переход К-159x4,5-108x4-09Г2С ГОСТ 17378-2001.m3d
    • icon-Преобразователь давления измерительный ОВЕН ПД100И-ДИ0,4-141-0,5.m3d Преобразователь давления измерительный ОВЕН ПД100И-ДИ0,4-141-0,5.m3d
    • icon-Прокладка EPDM DN25 DIN 11851.m3d Прокладка EPDM DN25 DIN 11851.m3d
    • icon-Прокладка EPDM DN32 DIN 11851.m3d Прокладка EPDM DN32 DIN 11851.m3d
    • icon-Прокладка ПОН-Б Ду20 Ру10-40 плоская ГОСТ 15180-86.m3d Прокладка ПОН-Б Ду20 Ру10-40 плоская ГОСТ 15180-86.m3d
    • icon-Прокладка ПОН-Б Ду25 Ру10-40 ГОСТ 15180-86.m3d Прокладка ПОН-Б Ду25 Ру10-40 ГОСТ 15180-86.m3d
    • icon-Прокладка ПОН-Б Ду50 Ру10-40 плоская ГОСТ 15180-86.m3d Прокладка ПОН-Б Ду50 Ру10-40 плоская ГОСТ 15180-86.m3d
    • icon-Прокладка ПОН-Б Ду80 Ру10-40 плоская ГОСТ 15180-86.m3d Прокладка ПОН-Б Ду80 Ру10-40 плоская ГОСТ 15180-86.m3d
    • icon-Прокладка ПОН-Б Ду100 Ру10-16 плоская ГОСТ 15180-86.m3d Прокладка ПОН-Б Ду100 Ру10-16 плоская ГОСТ 15180-86.m3d
    • icon-Прокладка ПОН-Б Ду125 Ру10-16 плоская ГОСТ 15180-86.m3d Прокладка ПОН-Б Ду125 Ру10-16 плоская ГОСТ 15180-86.m3d
    • icon-Прокладка ПОН-Б Ду150 Ру10-16 плоская ГОСТ 15180-86.m3d Прокладка ПОН-Б Ду150 Ру10-16 плоская ГОСТ 15180-86.m3d
    • icon-Сборка.a3d Сборка.a3d
    • icon-Фланец 25-16-11-1-B-09Г2С-IV ГОСТ 33259-2015.m3d Фланец 25-16-11-1-B-09Г2С-IV ГОСТ 33259-2015.m3d
    • icon-Фланец 150-16-11-1-B-Ст 20-IV ГОСТ 33259-2015.m3d Фланец 150-16-11-1-B-Ст 20-IV ГОСТ 33259-2015.m3d
    • icon-Фланец плоский LD Ду25 Ру16 ГОСТ 33259-2015.m3d Фланец плоский LD Ду25 Ру16 ГОСТ 33259-2015.m3d
    • icon-Фланец плоский LD Ду50 Ру16.m3d Фланец плоский LD Ду50 Ру16.m3d
    • icon-Фланец плоский LD Ду80 Ру16 ГОСТ 33259-2015.m3d Фланец плоский LD Ду80 Ру16 ГОСТ 33259-2015.m3d
    • icon-Фланец плоский LD Ду100 Ру16.m3d Фланец плоский LD Ду100 Ру16.m3d
    • icon-Фланец плоский LD Ду125 Ру16 корпус.m3d Фланец плоский LD Ду125 Ру16 корпус.m3d
    • icon-Фланец плоский LD Ду125 Ру16.m3d Фланец плоский LD Ду125 Ру16.m3d
    • icon-Фланец плоский LD Ду150 Ру16 корпус.m3d Фланец плоский LD Ду150 Ру16 корпус.m3d
    • icon-Фланец плоский LD Ду150 Ру16.m3d Фланец плоский LD Ду150 Ру16.m3d
    • icon-Фланец плоский Ду20 Ру16 ГОСТ 33259-2015.m3d Фланец плоский Ду20 Ру16 ГОСТ 33259-2015.m3d
    • icon-Шпилька М12-6gx70 AISI 304 DIN 976-1.m3d Шпилька М12-6gx70 AISI 304 DIN 976-1.m3d
    • icon-Штуцер.m3d Штуцер.m3d
    • icon-Штуцер_155.m3d Штуцер_155.m3d
    • icon-Штуцер_162.m3d Штуцер_162.m3d
    • icon-Штуцер конический DN32 AISI 304 DIN 11851.m3d Штуцер конический DN32 AISI 304 DIN 11851.m3d
    • icon-Штуцер манометра.m3d Штуцер манометра.m3d
    • icon-Штуцер резьбовой DN25 AISI 304 DIN 11851.m3d Штуцер резьбовой DN25 AISI 304 DIN 11851.m3d
    • icon-Штуцер резьбовой DN32 AISI 304 DIN 11851.m3d Штуцер резьбовой DN32 AISI 304 DIN 11851.m3d
  • icon-!Шайба пружинная 12 AISI 304 DIN 127 (Комп.).m3d !Шайба пружинная 12 AISI 304 DIN 127 (Комп.).m3d
  • icon-3D Узел_0.m3d 3D Узел_0.m3d
  • icon-3D Узел_0_1.m3d 3D Узел_0_1.m3d
  • icon-3D Узел_1.m3d 3D Узел_1.m3d
  • icon-3D Узел_1_3.m3d 3D Узел_1_3.m3d
  • icon-3D Узел_2.m3d 3D Узел_2.m3d
  • icon-3D Узел_2_2.m3d 3D Узел_2_2.m3d
  • icon-017W DN50 с ук-лем полож-я.m3d 017W DN50 с ук-лем полож-я.m3d
  • icon-017W DN80 PN16.m3d 017W DN80 PN16.m3d
  • icon-017W DN100+ук-ль полож-я.m3d 017W DN100+ук-ль полож-я.m3d
  • icon-017W DN125+ук-ль полож-я.m3d 017W DN125+ук-ль полож-я.m3d
  • icon-Admi0B7C62CFwdx0.m3d Admi0B7C62CFwdx0.m3d
  • icon-AS 1420 - 1973 - M5 x 10.m3d AS 1420 - 1973 - M5 x 10.m3d
  • icon-AS 1420 - 1973 - M5 x 10_3.m3d AS 1420 - 1973 - M5 x 10_3.m3d
  • icon-AS 1420 - 1973 - M5 x 10_172.m3d AS 1420 - 1973 - M5 x 10_172.m3d
  • icon-BS 3692 - M10(4).m3d BS 3692 - M10(4).m3d
  • icon-BS 3692 - M12(4).m3d BS 3692 - M12(4).m3d
  • icon-VBP31M.01.000(AP214).a3d VBP31M.01.000(AP214).a3d
  • icon-VBP31M.01.001.m3d VBP31M.01.001.m3d
  • icon-VBP31M.01.002.m3d VBP31M.01.002.m3d
  • icon-VBP31M.01.003.m3d VBP31M.01.003.m3d
  • icon-VBP31M.01.004.m3d VBP31M.01.004.m3d
  • icon-VBP31M.01.005.m3d VBP31M.01.005.m3d
  • icon-VBP31M.01.006_Њ 5 е16.m3d VBP31M.01.006_Њ 5 е16.m3d
  • icon-VBP31M.01.007.m3d VBP31M.01.007.m3d
  • icon-VBP31M.01.008.m3d VBP31M.01.008.m3d
  • icon-Болт М12-6gx45 AISI 304 DIN 933.m3d Болт М12-6gx45 AISI 304 DIN 933.m3d
  • icon-Болт М12-6gx50 AISI 304 DIN 933.m3d Болт М12-6gx50 AISI 304 DIN 933.m3d
  • icon-Болт М12-6gx55 AISI 304 DIN 933.m3d Болт М12-6gx55 AISI 304 DIN 933.m3d
  • icon-Болт М12-6gx70-6gx60.023 ГОСТ 7798-70 .m3d Болт М12-6gx70-6gx60.023 ГОСТ 7798-70 .m3d
  • icon-Болт М12-6gx70-6gx60.023 ГОСТ 7798-70.m3d Болт М12-6gx70-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М12-6gх55 AISI 304 DIN 933.m3d Болт М12-6gх55 AISI 304 DIN 933.m3d
  • icon-Болт М16x55-6gx60.023 ГОСТ 7798-70.m3d Болт М16x55-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x70-6g60.023 ГОСТ 7798-70.m3d Болт М16x70-6g60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x70-6gx60.023 ГОСТ 7798-70.m3d Болт М16x70-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x80-6g60.023 ГОСТ 7798-70.m3d Болт М16x80-6g60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x80-6gx60.023 ГОСТ 7798-70.m3d Болт М16x80-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x85-6gx60.023 ГОСТ 7798-70.m3d Болт М16x85-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x120-6g60.023 ГОСТ 7798-70.m3d Болт М16x120-6g60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x120-6gx60.023 ГОСТ 7798-70.m3d Болт М16x120-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x125-6g60.023 ГОСТ 7798-70.m3d Болт М16x125-6g60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x125-6gx60.023 ГОСТ 7798-70.m3d Болт М16x125-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x130-6gx60.023 ГОСТ 7798-70.m3d Болт М16x130-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x140-6g60.023 ГОСТ 7798-70.m3d Болт М16x140-6g60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x140-6gx60.023 ГОСТ 7798-70.m3d Болт М16x140-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x150-6gx60.023 ГОСТ 7798-70.m3d Болт М16x150-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М16x250-6gx60.023 ГОСТ 7798-70.m3d Болт М16x250-6gx60.023 ГОСТ 7798-70.m3d
  • icon-Болт М20-6gx80.58.023 ГОСТ 7798-70.m3d Болт М20-6gx80.58.023 ГОСТ 7798-70.m3d
  • icon-Болт М20-6gx140.58.023 ГОСТ 7798-70.m3d Болт М20-6gx140.58.023 ГОСТ 7798-70.m3d
  • icon-Болт М20-6gx250.58.023 ГОСТ 7798-70.m3d Болт М20-6gx250.58.023 ГОСТ 7798-70.m3d
  • icon-Вертикальная балка Большая.m3d Вертикальная балка Большая.m3d
  • icon-Вертикальная балка Большая_74.m3d Вертикальная балка Большая_74.m3d
  • icon-Вертикальная балка маленькая.m3d Вертикальная балка маленькая.m3d
  • icon-Вертикальная балка маленькая_3.m3d Вертикальная балка маленькая_3.m3d
  • icon-Вертикальная балка маленькая_5.m3d Вертикальная балка маленькая_5.m3d
  • icon-Вертикальная балка маленькая_77.m3d Вертикальная балка маленькая_77.m3d
  • icon-Вертикальная балка средняя .m3d Вертикальная балка средняя .m3d
  • icon-Вертикальная балка средняя _2.m3d Вертикальная балка средняя _2.m3d
  • icon-Вертикальная балка средняя _73.m3d Вертикальная балка средняя _73.m3d
  • icon-Вертикальная балка средняя дверь.m3d Вертикальная балка средняя дверь.m3d
  • icon-Винт А2.М3-6gx3 ГОСТ 17473-80.m3d Винт А2.М3-6gx3 ГОСТ 17473-80.m3d
  • icon-Выключатель концевой AE-8111.m3d Выключатель концевой AE-8111.m3d
  • icon-ГЕОН-НСП-Н-45-22(5)-00.00.000 - Насосная станция.a3d ГЕОН-НСП-Н-45-22(5)-00.00.000 - Насосная станция.a3d
  • icon-ГЕОН-НСП-Н-45-22(5)-00.00.000 - Насосная станция.cdw ГЕОН-НСП-Н-45-22(5)-00.00.000 - Насосная станция.cdw
  • icon-ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.a3d ГЕОН-НСП-Н-45-22(5)-00.01.000 - Рама.a3d
  • icon-ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.a3d ГЕОН-НСП-Н-45-22(5)-00.02.000 - Рама бака.a3d
  • icon-ГЕОН-НСП-Н-45-22(5)-01.00.000 СБ - Поворот Сборочный чертеж.cdw ГЕОН-НСП-Н-45-22(5)-01.00.000 СБ - Поворот Сборочный чертеж.cdw
  • icon-ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас.a3d ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас.a3d
  • icon-ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас_1.a3d ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас_1.a3d
  • icon-ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас_6.a3d ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас_6.a3d
  • icon-ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас_31.a3d ГЕОН-НСП-Н-45-22(5)-02.00.000 - Каркас_31.a3d
  • icon-ГЕОН-НСП-Н-45-22(5)-02.00.000 - Флацевый патрубок.cdw ГЕОН-НСП-Н-45-22(5)-02.00.000 - Флацевый патрубок.cdw
  • icon-ГМ-80.m3d ГМ-80.m3d
  • icon-Гайка М12-6H AISI 304 DIN 934.m3d Гайка М12-6H AISI 304 DIN 934.m3d
  • icon-Гайка М16-6H.023 ГОСТ 5915-70.m3d Гайка М16-6H.023 ГОСТ 5915-70.m3d
  • icon-Гайка М20-6Н AISI 304 DIN 934.m3d Гайка М20-6Н AISI 304 DIN 934.m3d
  • icon-Гайка М20-6Н AISI304 DIN 934.m3d Гайка М20-6Н AISI304 DIN 934.m3d
  • icon-Гайка накидная.m3d Гайка накидная.m3d
  • icon-Гайка накидная ГОСТ 13957-74.a3d Гайка накидная ГОСТ 13957-74.a3d
  • icon-Гайка накидная ГОСТ 16046-70.a3d Гайка накидная ГОСТ 16046-70.a3d
  • icon-Гайка шлицевая DN32 AISI 304 DIN 11851.m3d Гайка шлицевая DN32 AISI 304 DIN 11851.m3d
  • icon-Гидроаккумулятор_Unipump_ГГ50М_Ру6_горизонтальный_EPDM_68334.m3d Гидроаккумулятор_Unipump_ГГ50М_Ру6_горизонтальный_EPDM_68334.m3d
  • icon-Горизонтальная балка верхняя.m3d Горизонтальная балка верхняя.m3d
  • icon-Горизонтальная балка верхняя_4.m3d Горизонтальная балка верхняя_4.m3d
  • icon-Горизонтальная балка верхняя маленькая.m3d Горизонтальная балка верхняя маленькая.m3d
  • icon-Горизонтальная балка длинная .m3d Горизонтальная балка длинная .m3d
  • icon-Горизонтальная балка нижняя.m3d Горизонтальная балка нижняя.m3d
  • icon-Горизонтальная балка нижняя_1.m3d Горизонтальная балка нижняя_1.m3d
  • icon-Деталь.m3d Деталь.m3d
  • icon-Деталь1.m3d Деталь1.m3d
  • icon-Деталь1_1.m3d Деталь1_1.m3d
  • icon-Деталь1_167.m3d Деталь1_167.m3d
  • icon-Деталь1_170.m3d Деталь1_170.m3d
  • icon-Деталь2.m3d Деталь2.m3d
  • icon-Деталь2_2.m3d Деталь2_2.m3d
  • icon-Деталь2_171.m3d Деталь2_171.m3d
  • icon-Деталь_2.m3d Деталь_2.m3d
  • icon-Деталь_4.m3d Деталь_4.m3d
  • icon-Деталь_5.m3d Деталь_5.m3d
  • icon-Деталь_7.m3d Деталь_7.m3d
  • icon-Деталь_11.m3d Деталь_11.m3d
  • icon-Деталь_12.m3d Деталь_12.m3d
  • icon-Деталь_13.m3d Деталь_13.m3d
  • icon-Деталь_14.m3d Деталь_14.m3d
  • icon-Деталь_15.m3d Деталь_15.m3d
  • icon-Деталь_16.m3d Деталь_16.m3d
  • icon-Деталь_17.m3d Деталь_17.m3d
  • icon-Деталь_18.m3d Деталь_18.m3d
  • icon-Деталь_19.m3d Деталь_19.m3d
  • icon-Деталь_20.m3d Деталь_20.m3d
  • icon-Деталь_21.m3d Деталь_21.m3d
  • icon-Деталь_22.m3d Деталь_22.m3d
  • icon-Деталь_23.m3d Деталь_23.m3d
  • icon-Деталь_24.m3d Деталь_24.m3d
  • icon-Деталь_25.m3d Деталь_25.m3d
  • icon-Деталь_26.m3d Деталь_26.m3d
  • icon-Деталь_27.m3d Деталь_27.m3d
  • icon-Деталь_28.m3d Деталь_28.m3d
  • icon-Деталь_29.m3d Деталь_29.m3d
  • icon-Деталь_30.m3d Деталь_30.m3d
  • icon-Деталь_32.m3d Деталь_32.m3d
  • icon-Деталь_33.m3d Деталь_33.m3d
  • icon-Деталь_34.m3d Деталь_34.m3d
  • icon-Деталь_35.m3d Деталь_35.m3d
  • icon-Деталь_37.m3d Деталь_37.m3d
  • icon-Деталь_38.m3d Деталь_38.m3d
  • icon-Деталь_39.m3d Деталь_39.m3d
  • icon-Деталь_40.m3d Деталь_40.m3d
  • icon-Деталь_41.m3d Деталь_41.m3d
  • icon-Деталь_42.m3d Деталь_42.m3d
  • icon-Деталь_62.m3d Деталь_62.m3d
  • icon-Деталь_64.m3d Деталь_64.m3d
  • icon-Деталь_65.m3d Деталь_65.m3d
  • icon-Деталь_66.m3d Деталь_66.m3d
  • icon-Деталь_68.m3d Деталь_68.m3d
  • icon-Деталь_70.m3d Деталь_70.m3d
  • icon-Деталь_81.m3d Деталь_81.m3d
  • icon-Деталь_83.m3d Деталь_83.m3d
  • icon-Деталь_85.m3d Деталь_85.m3d
  • icon-Деталь_86.m3d Деталь_86.m3d
  • icon-Деталь_87.m3d Деталь_87.m3d
  • icon-Деталь_89.m3d Деталь_89.m3d
  • icon-Деталь_90.m3d Деталь_90.m3d
  • icon-Деталь_97.m3d Деталь_97.m3d
  • icon-Деталь_98.m3d Деталь_98.m3d
  • icon-Деталь_99.m3d Деталь_99.m3d
  • icon-Деталь_100.m3d Деталь_100.m3d
  • icon-Деталь_101.m3d Деталь_101.m3d
  • icon-Деталь_103.m3d Деталь_103.m3d
  • icon-Деталь_104.m3d Деталь_104.m3d
  • icon-Деталь_105.m3d Деталь_105.m3d
  • icon-Деталь_106.m3d Деталь_106.m3d
  • icon-Деталь_108.m3d Деталь_108.m3d
  • icon-Деталь_109.m3d Деталь_109.m3d
  • icon-Деталь_128.m3d Деталь_128.m3d
  • icon-Деталь_129.m3d Деталь_129.m3d
  • icon-Деталь_130.m3d Деталь_130.m3d
  • icon-Деталь_131.m3d Деталь_131.m3d
  • icon-Деталь_134.m3d Деталь_134.m3d
  • icon-Деталь_138.m3d Деталь_138.m3d
  • icon-Деталь_142.m3d Деталь_142.m3d
  • icon-Деталь_153.m3d Деталь_153.m3d
  • icon-Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду20_Ру63,_3_ходовой.stp Кран_шаровой_BV3232P4pc_SP_3WT_T_ISO_H_Ду20_Ру63,_3_ходовой.stp
  • icon-Кронштейн.m3d Кронштейн.m3d
  • icon-Кронштейн 40_80-2.m3d Кронштейн 40_80-2.m3d
  • icon-Лист.m3d Лист.m3d
  • icon-Лист 120x106x10.m3d Лист 120x106x10.m3d
  • icon-Лист 180x150x5.m3d Лист 180x150x5.m3d
  • icon-Лист 190x150x5.m3d Лист 190x150x5.m3d
  • icon-Лист 210x120x10.m3d Лист 210x120x10.m3d
  • icon-Лист 310x200x5.m3d Лист 310x200x5.m3d
  • icon-Лист 340x200x5.m3d Лист 340x200x5.m3d
  • icon-Лист 440x390x5.m3d Лист 440x390x5.m3d
  • icon-Лист_61.m3d Лист_61.m3d
  • icon-Лист_67.m3d Лист_67.m3d
  • icon-Лист_71.m3d Лист_71.m3d
  • icon-Лист_132.m3d Лист_132.m3d
  • icon-Лист_133.m3d Лист_133.m3d
  • icon-Лист_135.m3d Лист_135.m3d
  • icon-Лист_139.m3d Лист_139.m3d
  • icon-Лист_143.m3d Лист_143.m3d
  • icon-Насос CDM3-5.m3d Насос CDM3-5.m3d
  • icon-Насос CDM20-3.m3d Насос CDM20-3.m3d
  • icon-Опора ОВ-70_АВ1_(AP214).m3d Опора ОВ-70_АВ1_(AP214).m3d
  • icon-Основание.m3d Основание.m3d
  • icon-Основание вспомогательного насоса.m3d Основание вспомогательного насоса.m3d
  • icon-Отвод 26,9x2,0 AISI 304 EN 10253-4.m3d Отвод 26,9x2,0 AISI 304 EN 10253-4.m3d
  • icon-Отвод 35x1,5 AISI 304 DIN 11852.m3d Отвод 35x1,5 AISI 304 DIN 11852.m3d
  • icon-Отвод 90-1-139,7х4-12Х18Н10Т ГОСТ 17375-2001.m3d Отвод 90-1-139,7х4-12Х18Н10Т ГОСТ 17375-2001.m3d
  • icon-Отвод 90-1-168,3х4,5-12Х18Н10Т ГОСТ 17375-2001.m3d Отвод 90-1-168,3х4,5-12Х18Н10Т ГОСТ 17375-2001.m3d
  • icon-Отвод_Россия_90°_Дн25х3_0_Ду20_12Х18Н10Т_ГОСТ_17375_2001.m3d Отвод_Россия_90°_Дн25х3_0_Ду20_12Х18Н10Т_ГОСТ_17375_2001.m3d
  • icon-Переход_К_1_168,3x4,5_114,3x3,6_09Г2С_ГОСТ_17378_2001.m3d Переход_К_1_168,3x4,5_114,3x3,6_09Г2С_ГОСТ_17378_2001.m3d
  • icon-Переход_К_1_168,3x4,5_139,7x4_09Г2С_ГОСТ_17378_2001.m3d Переход_К_1_168,3x4,5_139,7x4_09Г2С_ГОСТ_17378_2001.m3d
  • icon-Переход К-159x4,5-108x4-09Г2С ГОСТ 17378-2001.a3d Переход К-159x4,5-108x4-09Г2С ГОСТ 17378-2001.a3d
  • icon-Переход К-159x4,5-133x4-09Г2С ГОСТ 17378-2001.m3d Переход К-159x4,5-133x4-09Г2С ГОСТ 17378-2001.m3d
  • icon-Пластина 70x50x5.m3d Пластина 70x50x5.m3d
  • icon-Пластина 180x135x10.m3d Пластина 180x135x10.m3d
  • icon-Пластина 340x200x5.m3d Пластина 340x200x5.m3d
  • icon-Пластина 380x200x5.m3d Пластина 380x200x5.m3d
  • icon-Плита.m3d Плита.m3d
  • icon-Плита.под малый насос.m3d Плита.под малый насос.m3d
  • icon-Плита_175.m3d Плита_175.m3d
  • icon-Подкладка.m3d Подкладка.m3d
  • icon-Полка ящик.m3d Полка ящик.m3d
  • icon-Поперечная балка верхняя.m3d Поперечная балка верхняя.m3d
  • icon-Поперечная балка верхняя_75.m3d Поперечная балка верхняя_75.m3d
  • icon-Поперечная балка верхняя_76.m3d Поперечная балка верхняя_76.m3d
  • icon-Поперечная балка верхняя_94.m3d Поперечная балка верхняя_94.m3d
  • icon-Поперечная балка верхняя_95.m3d Поперечная балка верхняя_95.m3d
  • icon-Поперечная балка крыши.m3d Поперечная балка крыши.m3d
  • icon-Поперечная балка крыши_1.m3d Поперечная балка крыши_1.m3d
  • icon-Поперечная балка крыши_14.m3d Поперечная балка крыши_14.m3d
  • icon-Поперечная балка крыши_15.m3d Поперечная балка крыши_15.m3d
  • icon-Поперечная балка нижня .m3d Поперечная балка нижня .m3d
  • icon-Поперечная балка нижняя.m3d Поперечная балка нижняя.m3d
  • icon-Преобразователь давления измерительный ОВЕН ПД100И-ДИ0,4-141-0,5.m3d.m3d Преобразователь давления измерительный ОВЕН ПД100И-ДИ0,4-141-0,5.m3d.m3d
  • icon-Приложение №2. Принципиальная схема НСП 1 от 27.12.2024.cdw Приложение №2. Принципиальная схема НСП 1 от 27.12.2024.cdw
  • icon-Продольная балка.m3d Продольная балка.m3d
  • icon-Продольная балка верхняя.m3d Продольная балка верхняя.m3d
  • icon-Продольная балка верхняя_93.m3d Продольная балка верхняя_93.m3d
  • icon-Продольная балка нижняя.m3d Продольная балка нижняя.m3d
  • icon-Продольная балка нижняя_91.m3d Продольная балка нижняя_91.m3d
  • icon-Профиль 200x80x5@_ГОСТ 30245-2003@_L=400.m3d Профиль 200x80x5@_ГОСТ 30245-2003@_L=400.m3d
  • icon-Профиль 200x80x5@_ГОСТ 30245-2003@_L=2000.m3d Профиль 200x80x5@_ГОСТ 30245-2003@_L=2000.m3d
  • icon-Профиль 200x80x5@ГОСТ 30245-2003@L=400.m3d Профиль 200x80x5@ГОСТ 30245-2003@L=400.m3d
  • icon-Профиль 200x80x5@ГОСТ 30245-2003@L=2000.m3d Профиль 200x80x5@ГОСТ 30245-2003@L=2000.m3d
  • icon-Рама насосов.a3d Рама насосов.a3d
  • icon-Расширительный бак Wester WRV 50 л (1).m3d Расширительный бак Wester WRV 50 л (1).m3d
  • icon-Расширительный бак Wester WRV 50 л.m3d Расширительный бак Wester WRV 50 л.m3d
  • icon-Стойка вертикальная ящик.m3d Стойка вертикальная ящик.m3d
  • icon-Стойка маленькая внутреняя .m3d Стойка маленькая внутреняя .m3d
  • icon-Стойка маленькая внутреняя.m3d Стойка маленькая внутреняя.m3d
  • icon-Стойка маленькая внутреняя_13.m3d Стойка маленькая внутреняя_13.m3d
  • icon-Стойка маленькая лицевая.m3d Стойка маленькая лицевая.m3d
  • icon-Стойка маленькая по середине.m3d Стойка маленькая по середине.m3d
  • icon-Стойка маленькая по середине_92.m3d Стойка маленькая по середине_92.m3d
  • icon-Тройник 57.0x3.0_ 09Г2С ГОСТ 17376-2001.m3d Тройник 57.0x3.0_ 09Г2С ГОСТ 17376-2001.m3d
  • icon-Тройник_1_114,3_3,6_60,3·2,7_12Х18Н10Т_ГОСТ_17376_2001.m3d Тройник_1_114,3_3,6_60,3·2,7_12Х18Н10Т_ГОСТ_17376_2001.m3d
  • icon-Труба 42,0х3,0 AISI 304 EN 10217-7@_L=120.m3d Труба 42,0х3,0 AISI 304 EN 10217-7@_L=120.m3d
  • icon-Труба 42,0х4,0 AISI 304 EN 10217-7@_L=50.m3d Труба 42,0х4,0 AISI 304 EN 10217-7@_L=50.m3d
  • icon-Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=134.m3d Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=134.m3d
  • icon-Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=244.m3d Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=244.m3d
  • icon-Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=250.m3d Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=250.m3d
  • icon-Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=370.m3d Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=370.m3d
  • icon-Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=2700.m3d Труба квадратная 60x60x4,0@AISI 304 EN 10219@L=2700.m3d
  • icon-Труба прямоугольная 60x40x3@AISI 304 EN 10219@L=450.m3d Труба прямоугольная 60x40x3@AISI 304 EN 10219@L=450.m3d
  • icon-Труба прямоугольная 60x40x3@AISI 304 EN 10219@L=500.m3d Труба прямоугольная 60x40x3@AISI 304 EN 10219@L=500.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=100.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@L=100.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=50.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=50.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=80.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=80.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=80_161.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=80_161.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=150.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=150.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=150_163.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=150_163.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=150_168.m3d Труба стальная электросварная прямошовная (Ду 20) 26,0х2,0 ГОСТ 10704-91@_L=150_168.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=300.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@L=300.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=75.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=75.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=95.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=95.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=122.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=122.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=125.m3d Труба стальная электросварная прямошовная (Ду 25) 32,0х3,5 ГОСТ 10704-91@_L=125.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=192.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=192.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=600.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@L=600.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135_157.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135_157.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135_158.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135_158.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135_159.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=135_159.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145_145.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145_145.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145_146.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145_146.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145_156.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=145_156.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=182.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=182.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=188.m3d Труба стальная электросварная прямошовная (Ду 50) 57,0х3,0 ГОСТ 10704-91@_L=188.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=150.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=150.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=400.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=400.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=799.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=799.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=799_176.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=799_176.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=1018.m3d Труба стальная электросварная прямошовная (Ду 80) 89,0x3,0 ГОСТ 10704-91@_L=1018.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=200.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=200.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=200_150.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=200_150.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=400.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=400.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=438.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=438.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=1000.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0x3,0 ГОСТ 10704-91@_L=1000.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=500.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=500.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=610.m3d Труба стальная электросварная прямошовная (Ду 100) 108,0х3,0 ГОСТ 10704-91@L=610.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=125.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=125.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=165.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=165.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=400.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=400.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=435.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=435.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=435_147.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=435_147.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=1000.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0x4,0 ГОСТ 10704-91@_L=1000.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=200.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=200.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=201.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=201.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=500.m3d Труба стальная электросварная прямошовная (Ду 125) 133,0х4,0 ГОСТ 10704-91@L=500.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@_L=58.m3d Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@_L=58.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@_L=130.m3d Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@_L=130.m3d
  • icon-Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@_L=153.m3d Труба стальная электросварная прямошовная (Ду 150) 159,0x4,0 ГОСТ 10704-91@_L=153.m3d
  • icon-Уголок 40х40х3.m3d Уголок 40х40х3.m3d
  • icon-Уголок 40х40х3_45.m3d Уголок 40х40х3_45.m3d
  • icon-Уголок 40х40х3_47.m3d Уголок 40х40х3_47.m3d
  • icon-Уголок 40х40х3_48.m3d Уголок 40х40х3_48.m3d
  • icon-Уголок 40х40х3_50.m3d Уголок 40х40х3_50.m3d
  • icon-Уголок 40х40х3_51.m3d Уголок 40х40х3_51.m3d
  • icon-Уголок 40х40х3_53.m3d Уголок 40х40х3_53.m3d
  • icon-Уголок 40х40х3_54.m3d Уголок 40х40х3_54.m3d
  • icon-Уголок 40х40х3_57.m3d Уголок 40х40х3_57.m3d
  • icon-Уголок 40х40х3_58.m3d Уголок 40х40х3_58.m3d
  • icon-Уголок 40х40х3_59.m3d Уголок 40х40х3_59.m3d
  • icon-Уголок 40х40х3_60.m3d Уголок 40х40х3_60.m3d
  • icon-Уголок 40х40х3_78.m3d Уголок 40х40х3_78.m3d
  • icon-Уголок 40х40х3_79.m3d Уголок 40х40х3_79.m3d
  • icon-Уголок 40х40х3_112.m3d Уголок 40х40х3_112.m3d
  • icon-Уголок 40х40х3_113.m3d Уголок 40х40х3_113.m3d
  • icon-Уголок 40х40х3_115.m3d Уголок 40х40х3_115.m3d
  • icon-Уголок 40х40х3_116.m3d Уголок 40х40х3_116.m3d
  • icon-Уголок 40х40х3_122.m3d Уголок 40х40х3_122.m3d
  • icon-Уголок 40х40х3_123.m3d Уголок 40х40х3_123.m3d
  • icon-Уголок 40х40х3_140.m3d Уголок 40х40х3_140.m3d
  • icon-Уголок 40х40х3_141.m3d Уголок 40х40х3_141.m3d
  • icon-Уплотнитель.m3d Уплотнитель.m3d
  • icon-ФБ39 360 020 700.m3d ФБ39 360 020 700.m3d
  • icon-Чертеж.cdw Чертеж.cdw
  • icon-Шаблон профиль.m3d Шаблон профиль.m3d
  • icon-Шаблон профиль_6.m3d Шаблон профиль_6.m3d
  • icon-Шаблон профиль_7.m3d Шаблон профиль_7.m3d
  • icon-Шаблон профиль_8.m3d Шаблон профиль_8.m3d
  • icon-Шаблон профиль_9.m3d Шаблон профиль_9.m3d
  • icon-Шаблон профиль_10.m3d Шаблон профиль_10.m3d
  • icon-Шаблон профиль_11.m3d Шаблон профиль_11.m3d
  • icon-Шаблон профиль_12.m3d Шаблон профиль_12.m3d
  • icon-Шаблон профиль_16.m3d Шаблон профиль_16.m3d
  • icon-Шаблон профиль_17.m3d Шаблон профиль_17.m3d
  • icon-Шаблон профиль_18.m3d Шаблон профиль_18.m3d
  • icon-Шаблон профиль_19.m3d Шаблон профиль_19.m3d
  • icon-Шаблон профиль_43.m3d Шаблон профиль_43.m3d
  • icon-Шаблон профиль_55.m3d Шаблон профиль_55.m3d
  • icon-Шаблон профиль_56.m3d Шаблон профиль_56.m3d
  • icon-Шаблон профиль_110.m3d Шаблон профиль_110.m3d
  • icon-Шаблон профиль_118.m3d Шаблон профиль_118.m3d
  • icon-Шаблон профиль_120.m3d Шаблон профиль_120.m3d
  • icon-Шаблон профиль_121.m3d Шаблон профиль_121.m3d
  • icon-Шаблон профиль_124.m3d Шаблон профиль_124.m3d
  • icon-Шаблон профиль_125.m3d Шаблон профиль_125.m3d
  • icon-Шаблон профиль_126.m3d Шаблон профиль_126.m3d
  • icon-Шаблон профиль_136.m3d Шаблон профиль_136.m3d
  • icon-Шаблон профиль_137.m3d Шаблон профиль_137.m3d
  • icon-Шайба 12 AISI 304 DIN 125.m3d Шайба 12 AISI 304 DIN 125.m3d
  • icon-Шайба 12 DIN 125 AISI 304.m3d Шайба 12 DIN 125 AISI 304.m3d
  • icon-Шайба пружинная 12 AISI 304 DIN 127.m3d Шайба пружинная 12 AISI 304 DIN 127.m3d
  • icon-Шайба пружинная 16 Сталь 65Г DIN 127.m3d Шайба пружинная 16 Сталь 65Г DIN 127.m3d
  • icon-Шайба пружинная 20 AISI 304 DIN 127.m3d Шайба пружинная 20 AISI 304 DIN 127.m3d
  • icon-Швеллер $dВ-12П ГОСТ 8240-97;Ст3сп ГОСТ 535-2005$@L=300мм.m3d Швеллер $dВ-12П ГОСТ 8240-97;Ст3сп ГОСТ 535-2005$@L=300мм.m3d
  • icon-Швеллер $dВ-12П ГОСТ 8240-97;Ст3сп ГОСТ 535-2005$@L=2000мм.m3d Швеллер $dВ-12П ГОСТ 8240-97;Ст3сп ГОСТ 535-2005$@L=2000мм.m3d
  • icon-Шланг.a3d Шланг.a3d
  • icon-Шпилька М12-6gx70 AISI 304 DIN 976-1.m3d Шпилька М12-6gx70 AISI 304 DIN 976-1.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:

Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
