Насосная станция для подачи воды

150

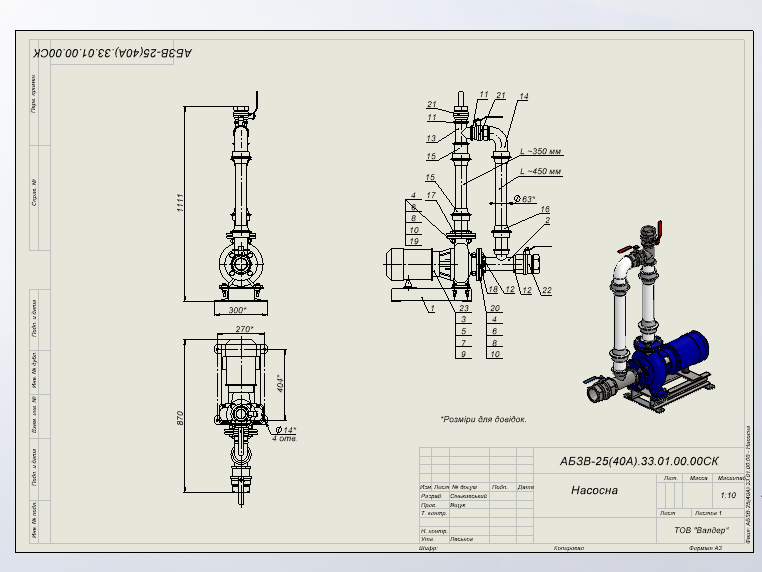

Насосная станция для подачи воды на основе вихревого насоса фирмы Pentax (Италия). Разработано подключение через байпас пластиковыми трубами ПЭ и соединениями Unidelta. Также разработана монтажная рама насоса.

#Центробежный насос 3D Модели pentax unidelta водонасосна станція Водопропускная труба Насос насос Pentax полимерная труба Фитинг

Автор

Roman Sinkovskyi

Дата

18.11.2025

Язык

Украинский

Состав

3D Сборка

Софт

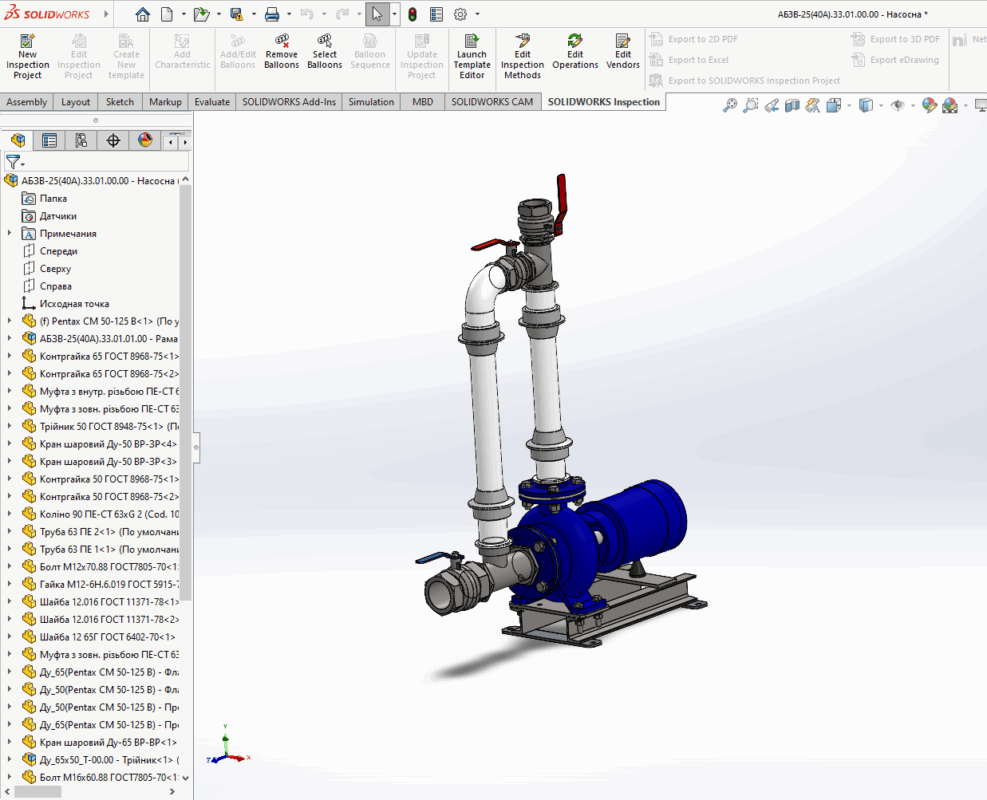

SolidWorks 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

АБЗВ-25(40А).33.01.00.00 - Насосна
- Гайка М12-6H.6.019 ГОСТ 5915-70.SLDPRT
- Муфта з зовн. різьбою ПЕ-СТ 63хG 2 (Cod. 1003).SLDPRT
- АБЗВ-25(40А).33.01.00.00 - Насосна.pdf
- Труба 63 ПЕ 2.SLDPRT
- Ду_65(Pentax CM 50-125 В) - Прокладка.SLDPRT
- Шайба 16 65Г ГОСТ 6402-70.SLDPRT
- Гайка М16-6H.6.019 ГОСТ 5915-70.SLDPRT
- Болт М16х60.88 ГОСТ7805-70.SLDPRT
- Ду_50(Pentax CM 50-125 A) - Фланець.SLDPRT
- Ду_65(Pentax CM 50-125 В) - Фланець.SLDPRT
- АБЗВ-25(40А).33.01.00.00 - Насосна.STEP
- Коліно 90 ПЕ-СТ 63хG 2 (Cod. 1008).SLDPRT
- Шайба 12 65Г ГОСТ 6402-70.SLDPRT
- Шайба 16.016 ГОСТ 11371-78.SLDPRT
- Ду_65(Pentax CM 50-125 A) - Прокладка.SLDPRT
- АБЗВ-25(40А).33.01.00.00 - Насосна.SLDDRW
- АБЗВ-80(О)_07.01.00.00 - Насосна.pdf
- Ду_65(Pentax CM 50-125 A) - Фланець.SLDPRT
- Шайба 12.016 ГОСТ 11371-78.SLDPRT
- Муфта з внутр. різьбою ПЕ-СТ 63хG 2 (Cod. 1004).SLDPRT
- Контргайка 65 ГОСТ 8968-75.SLDPRT
- Ду_50(Pentax CM 50-125 В) - Фланець.SLDPRT
- Pentax CM 50-125 B.SLDPRT
- Кран шаровий Ду-50 ВР-ЗР.SLDPRT
- Ду_50(Pentax CM 50-125 A) - Прокладка.SLDPRT
- Ду_50-00.00 - Фланець
  - Ду_50-00.00 - Фланець.SLDASM
  - Ду_50-01.00 - Фланець
    - Ду_50-01.02 - Штуцер.SLDPRT
    - Ду_50-01.00 - Фланець.SLDASM
    - Ду_50-01.01 - Фланець.SLDPRT
  - Шайба 16 65Г ГОСТ 6402-70.SLDPRT
  - Гайка М16-6H.6.019 ГОСТ 5915-70.SLDPRT
  - Болт М16х60.88 ГОСТ7805-70.SLDPRT
  - Шайба 16.016 ГОСТ 11371-78.SLDPRT
  - Ду_50-00.01 - Прокладка.SLDDRW
  - Ду_50-00.01 - Прокладка.SLDPRT
- АБЗВ-25(40А).33.01.00.00 - Насосна.SLDASM
- Трійник 50 ГОСТ 8948-75.SLDPRT
- Pentax CM 50-125 A.pdf
- Ду_50(Pentax CM 50-125 В) - Прокладка.SLDPRT
- Контргайка 50 ГОСТ 8968-75.SLDPRT
- Труба 63 ПЕ 1.SLDPRT
- Болт М12х70.88 ГОСТ7805-70.SLDPRT
- Ду_65х50_Т-00.00 - Трійник
  - Ду_65х50_Т-00.02 - Патрубок.SLDDRW
  - Ду_65х50_Т-00.00 - Трійник.SLDDRW
  - Ду_65х50_Т-00.01 - Труба.SLDDRW
  - Ду_65х50_Т-00.01 - Труба.pdf
  - Ду_65х50_Т-00.02 - Патрубок.pdf
  - Ду_65х50_Т-00.00 - Трійник.SLDASM
  - Ду_65х50_Т-00.00 - Трійник.pdf
  - Ду_65х50_Т-00.01 - Труба.SLDPRT
  - Ду_65х50_Т-00.02 - Патрубок (Шаблон).SLDPRT
  - Ду_65х50_Т-00.02 - Патрубок.SLDPRT
- АБЗВ-25(40А).33.01.01.00 - Рама
  - АБСУ-60(80).33.01.01.07 - Опора.SLDDRW
  - АБЗВ-25(40А).33.01.01.01 - Швелер.SLDPRT
  - АБСУ-60(80).33.01.01.07 - Опора.SLDPRT
  - АБЗВ-25(40А).33.01.01.00 - Рама.SLDDRW
  - АБЗВ-25(40А).33.01.01.02 - Плита насоса.SLDPRT
  - АБЗВ-25(40А).33.01.01.01 - Швелер.pdf
  - АБЗВ-25(40А).33.01.01.03 - Пластина.SLDPRT
  - АБЗВ-25(40А).33.01.01.02 - Плита насоса.SLDDRW
  - АБСУ-60(80).33.01.01.07 - Опора.pdf
  - АБЗВ-25(40А).33.01.01.00 - Рама.pdf
  - АБЗВ-25(40А).33.01.01.02 - Плита насоса.pdf
  - АБЗВ-25(40А).33.01.01.01-01 - Швелер.SLDPRT
  - АБЗВ-25(40А).33.01.01.00 - Рама.SLDASM
  - АБЗВ-25(40А).33.01.01.01 - Швелер.SLDDRW
- Кран шаровий Ду-65 ВР-ВР.SLDPRT
- Ду_65-00.00 - Фланець
  - Ду_65-00.01 - Прокладка.SLDDRW
  - Шайба 16 65Г ГОСТ 6402-70.SLDPRT
  - Гайка М16-6H.6.019 ГОСТ 5915-70.SLDPRT
  - Болт М16х60.88 ГОСТ7805-70.SLDPRT
  - Ду_65-00.01 - Прокладка.SLDPRT
  - Шайба 16.016 ГОСТ 11371-78.SLDPRT
  - Ду_65-01.00 - Фланець
    - Ду_65-01.00 - Фланець.SLDASM
    - Ду_65-01.01 - Фланець.SLDPRT
    - Ду_65-01.02 - Штуцер.SLDPRT
  - Ду_65-00.00 - Фланець.SLDASM
