Автоматизация насосной станции для технологических нужд животноводческой фермы

Відокремлений підрозділ Національного університету біоресурсів і природокористування України
«Бережанський агротехнічний інститут»
Кафедра енергетичних засобів та енергопостачання
Випускна робота на тему: "Автоматизація водонасосної станції для технологічних потреб тваринницької ферми"
Бережани 2012

Метою дипломного проекту являється розробка системи автоматизації водонасосної станції для технологічних потреб тваринницької ферми.
Проведено обгурнування технологічного процесу водопостачання, розраховано необхідну продуктивність насосної установки, потужність двигуна приводу, побудовано механічну харакктристику. Розроблено функціонально-технологічну, принципову електричну схему, вибрано апаратуру керування і захисту, проводи живильної мережі.
В спеціальній частині розглянуто питання автоматизації водо нагрівника для технологічних потреб тваринницьких приміщень. Проведено опис технологічного процесу підігріву води, розроблено функціонально-технологічну схему, принципову електричну та вибрано пуско-захисну апратуру. Розорблено заходи з охорони праці та техніки безпеки.
Зміст пояснювальної записки
Вступ.
1. Загальна частина.
1.1. Характеристика технологічного процесу.
1.2. Характеристика і аналіз існуючих схем автоматичного контролю і регулювання.
1.3. Вихідні дані для розрахунку.
2. Технологічна частина.
2.1. Обґрунтування технологічного процесу водопостачання.
2.2. Розрахунок необхідної продуктивності насосної установки.
2.3. Будова та принцип роботи насосної станції.
3. Електротехнічна частина.
3.1. Розрахунок потужності двигуна приводу насосної установки.
3.2. Побудова механічної характеристики і визначення перехідних процесів.
3.3. Розробка функціональної схеми автоматизації.
3.4. Розробка принципіальної електричної схеми керування водонасосною установкою.
3.5. Вибір апаратів керування та захисту.
3.6. Розрахунок та вибір перерізів проводів живильної мережі.
3.7. Розрахунок освітлення приміщення водонасосної станції.
3.8. Розрахунок освітлювальної мережі.
4. Спеціальна частина. Автоматизація електричного водонагрівника для технологічних потреб.
4.1. Опис технологічного процесу підігріву води.
4.2. Розробка функціонально-технологічної схеми водонагрівника.
4.3. Розробка принципіальної електричної схеми.
4.4. Вибір апаратури керування і захисту.
5.Охорона праці.
5.1. Заходи техніки безпеки на виробничій дільниці.
5.2. Техніка безпеки при виконанні монтажу установки.
5.3. Протипожежний захист на виробничій дільниці.
5.4. Розрахунок заземлюючого пристрою.
6. Висновки і пропозиції.
Список літератури.
Графічна частина

1. Загальний вигляд водонасосної установки.
2. Структурна схема насосної станції.
3. Електрична однолінійна схема живильної мережі та функціональна схема автоматизації.
4. Електрична принципова схема автоматизації.
5. Схема зовнішніх з’єднань.

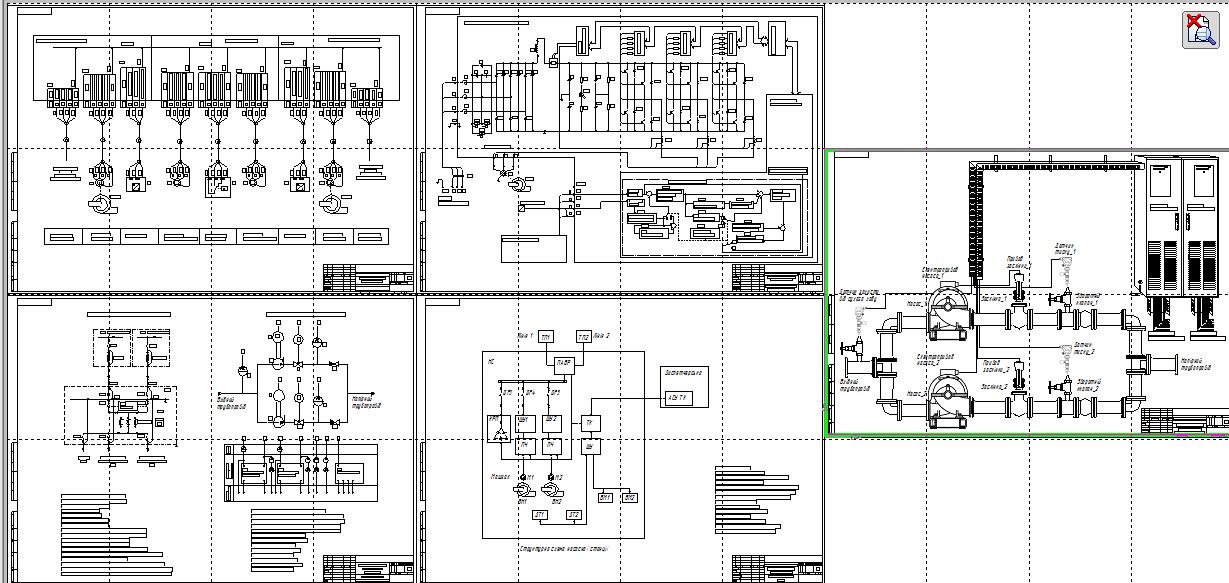

Состав: Загальний вигляд водонасосної установки (А1), Структурна схема насосної станції (А1), Електрична однолінійна схема живильної мережі та функціональна схема автоматизації (А1), Електрична принципова схема автоматизації (А1), Схема зовнішніх з’єднань (А1), ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Автоматизация / Автоматизация насосной станции для технологических нужд животноводческой фермы

⮬⨧_ ᭮ ⠭_\᫥ ᭠ ⠭__\ 1 1.cdw
⮬⨧_ ᭮ ⠭_\᫥ ᭠ ⠭__\ 2 1.cdw
⮬⨧_ ᭮ ⠭_\᫥ ᭠ ⠭__\ 3 1.cdw
⮬⨧_ ᭮ ⠭_\᫥ ᭠ ⠭__\ 4 1.cdw
⮬⨧_ ᭮ ⠭_\᫥ ᭠ ⠭__\ 5 1.cdw
Автоматизація водонасосної станції\ПЗ.doc
Автоматизація водонасосної станції\Креслення водонасосна станція_комрас
Автоматизація водонасосної станції
