Блок-контейнер для хранения баллонов автоматического газопожаротушения

Баллоны для автоматического газопожаротушения выведены в отдельный пристрой рядом с электромодулем. Помещение из сендвич-панелей рассчитано на размещение 4-х баллонов.

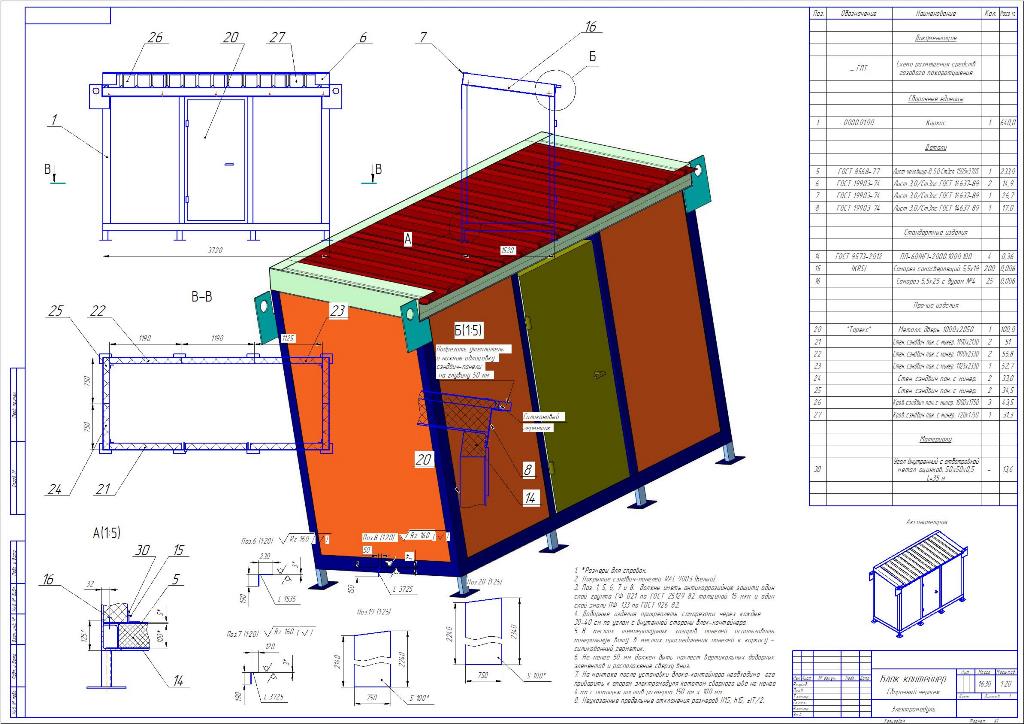

Состав: 3Д-модель, Схема размещения, Сборочный чертеж, деталировка, Спецификация, Список расхода материалов Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Масштаб ру/
Масштаб ру/Блок-контейнер.jpg
Масштаб ру/Чертежи/
Масштаб ру/Чертежи/Схема размещения средств пожаротушения.cdw
Масштаб ру/Чертежи/Каркас.cdw
Масштаб ру/Чертежи/Блок-контейнер.cdw
Масштаб ру/Модель/
Масштаб ру/Модель/опора - 150.m3d
Масштаб ру/Модель/Уголок 125х80х7 - L=1520.m3d
Масштаб ру/Модель/профиль боковой - 1535.m3d
Масштаб ру/Модель/Торекс - Дверь .m3d
Масштаб ру/Модель/ПМСМ-100 - 1286х1190.m3d
Масштаб ру/Модель/Уголок 100х63х6 - L=3706.m3d
Масштаб ру/Модель/Уголок 125х80х7 - L=3720.m3d
Масштаб ру/Модель/ПМСМ-100 - 1106х1190.m3d
Масштаб ру/Модель/Уголок 125х80х7 - L=2090.m3d
Масштаб ру/Модель/профиль торцевой - 3725.m3d
Масштаб ру/Модель/Проушина.m3d
Масштаб ру/Модель/Панелькровельная - 1750.m3d
Масштаб ру/Модель/Стеновая панель - 1125х2330.m3d
Масштаб ру/Модель/Уголок 125х80х7 - L=2080.m3d
Масштаб ру/Модель/Стеновая панель - с уклоном.m3d
Масштаб ру/Модель/Панель стеновая - 1190х2130.m3d
Масштаб ру/Модель/Уголок 125х80х7 - L=2280.m3d
Масштаб ру/Модель/Стеновая панель - 1190х2330.m3d
Масштаб ру/Модель/Платик - 160х200х6.m3d
Масштаб ру/Модель/Уголок 100х63х6 - L=1515.m3d
Масштаб ру/Модель/Лист 3 - 1490х3690.m3d
Масштаб ру/Модель/Уголок 100х63х6 - L=3720.m3d
Масштаб ру/Модель/Лист 5 - 1506х3706.m3d
Масштаб ру/Модель/профиль фронтальный - 3725.m3d
Масштаб ру/Модель/М2604 - Блок-контейнер.a3d
Масштаб ру/Модель/Уголок 100х63х6 - L=1380.m3d
Масштаб ру/Модель/ПП-60 - 1380х3580.m3d
