В работе представлена параметрическая модель инвентарного здания. В основе конструкции металлокаркас обшитый сэндвич панелями и фасонными элементами марки Teplant. Модель построена каркасным методом, на подоснове. Файл Подоснова_БК 8х2,42х2,95.ipt содержит параметры, простейшие уравнения, рабочие плоскости и эскизы, по которым строится модель здания. Цель создания модели - оперативное внесение изменений в рабочую документацию. Однако, модель имеет ограниченное применение, например, не может бесконечно масштабироваться в сторону увеличения, потому что металлокаркас не пройдет по условиям сопромата. Не маловажно соблюдать угол ската кровли 7 градусов, в ином случае потребуется применение не типовых фасонных элементов. Модель выполнена в Inventor 2014, подготовлена в версии 2016, содержит комплект чертежей общего вида и неполный комплект рабочей документации.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Параметрическая 3D-модель Блок-Контейнера

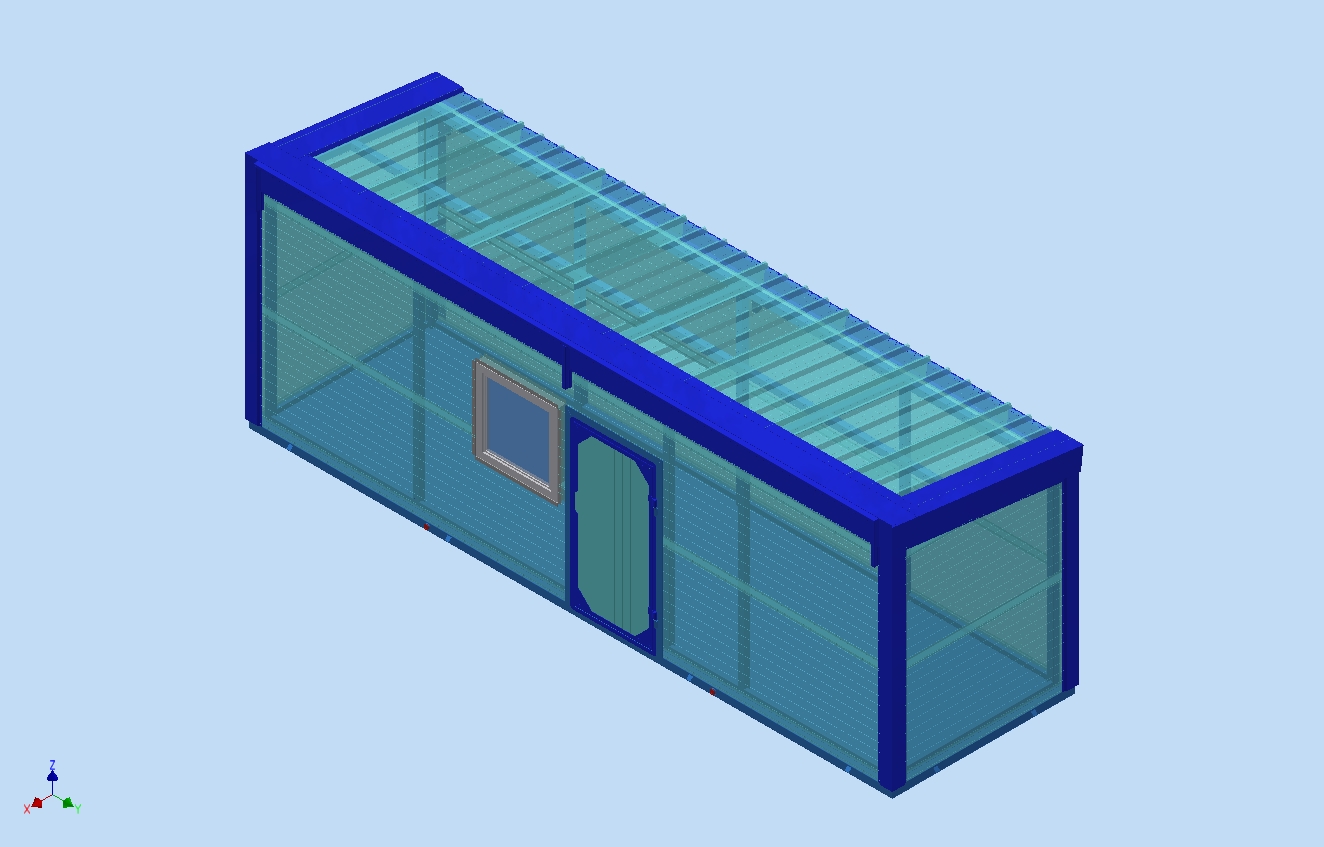

Параметрическая 3D-модель Блок-Контейнера
