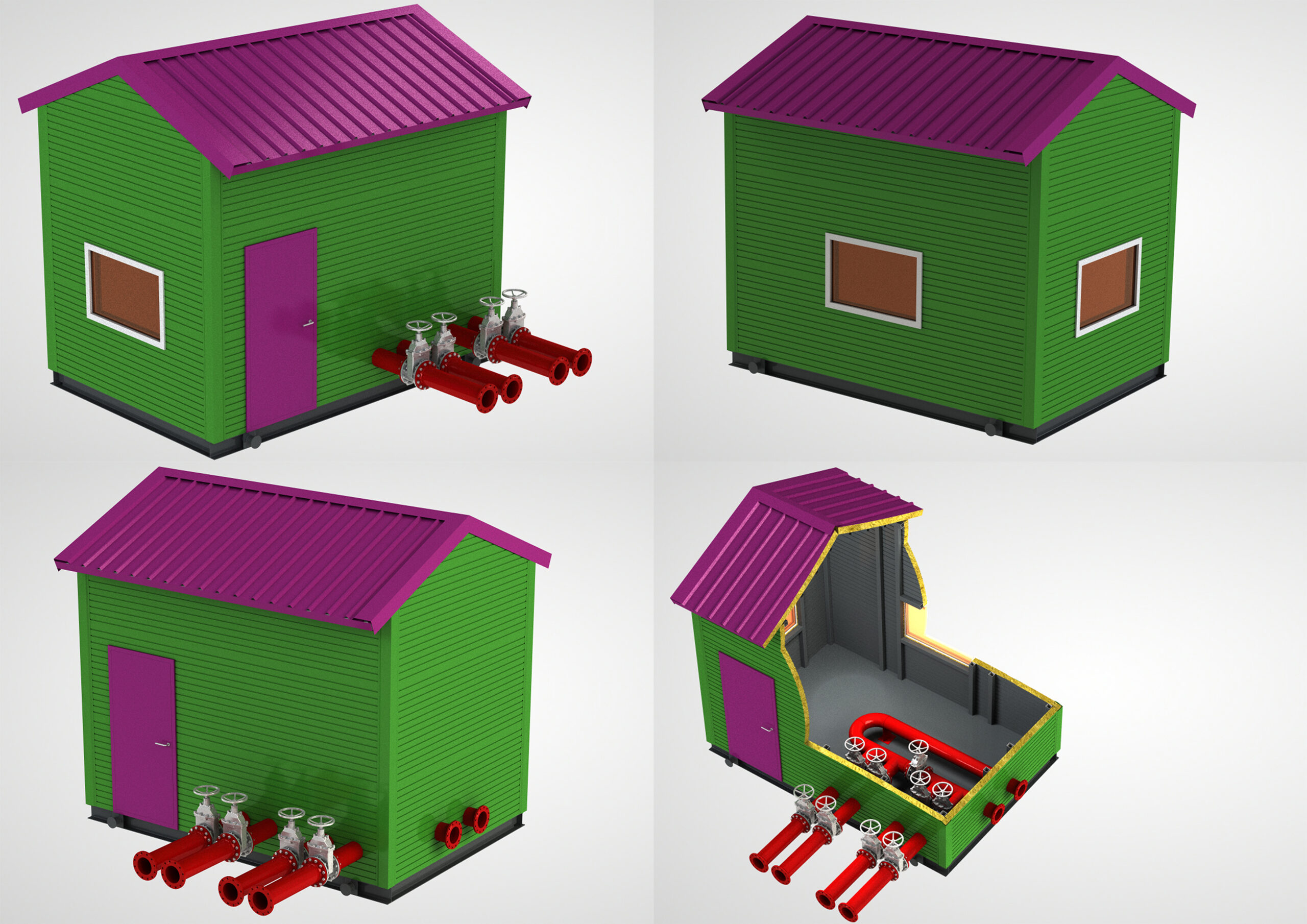

Блок пожарных гидрантов

1. Исходные данные.
1.1. Настоящие рабочие чертежи разработаны на основании технического задания, а также требований "Башнефть""
1.2. Комплект разработан в соответствии со следующими параметрами:
- Климатический район строительства по СП 131.13330- I
- Климатический район подстроительства по СП 131.13330- IВ
- Сейсмичность площадки строительства по СП 14.13330.2014 - не более 5 баллов.
- Расчётная температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 по СП 131.13330 - минус 45°С.
- Расчётная температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 по СП 131.13330 - минус 51°С.
- Нормативное значение ветрового давления для II района по СП 20.13330 - 0,23 кПа.
- Расчётное значение веса снегового покрова на 1 м2 для V района по 20.13330 - 2,4 кПа.
1.3. Расчёт и конуструирование элементов и узлов конструкции выполнены в соответсвии с:
- СП.16.13330.2011
- СП.20.13330.2011
- ГОСТ 21.502-2007
- ГОСТ 12150-69
1.4. Уровень ответсвтенности здания по ст.32 №123-ФЗ-Ф5.1
1.5. Класс пожарной опасности конструкций КО
2. Технические характеристики здания.
2.1. Габаритные размеры блока пожарных гидрантов 4500х3000х3950 мм.
2.2. Объемно-планировочные, конструктивные и пожарно-технические
решения соответствуют действующим нормам и правилам.
2.3. Климатическое исполнение по ГОСТ 15150-69 - I
2.4 Пожарно-технические характеристики здания:
- категория по взрывопожарной и пожарной опасности по СП12.13130.2009 - Д;
- класс конструктивной пожарной опасности по СП 2.13130.2012 - С0;
- класс функциональной пожарной опасности по ст.32 №123 -ФЗ -Ф5.1;
- Класс пожарной опасности строительных конструкций по Федеральному
закону №123-ФЗ - К0;
- степень огнестойкости несущих конструкций по СП 2.13130.2012 - II;
- уровень ответственности по Федеральному закону №384-ФЗ - повышенный;
2.5. Наружные ограждающие конструкции - панели «Сэндвич»
2.6. Пол выполнен герметичным из негорючих, износоустойчивых материалов,с нескользящей поверхностью.
3. Конструктивные решения:
3.1. Здание отдельно стоящее. В поперечном направлении здание представляет собой однопролетнуцю раму с жестким сопряжением колонн с
главными балками перекрытия. Сопряжение второстепенных балок перекрытия с главными - жесткое. Геометрическая неизменяемостьобеспечена установкой
вертикальных связей в продольном и поперечном направлении.
4. Материал несущей конструкции: - сталь 09Г2С.
5. Соединение элементов:
5.1. Заводские соединения элементов конструкций выполнять ручной сваркой по ГОСТ 5264-80* электродами Э50-А ГОСТ 9467-75* и заводской по
ГОСТ 14771-76. Электрод - проволока Св-08Г2С(о) по ГОСТ 2246-75.
5.2. Сварные швы назначать по усилиям, указанным в ведомости элемнтов. Неоговоренные на чертаж швы принимать согласно СП
16.13330.2011 "Стальные конструкции" табл.38. Размеры и формы угловых сварных швов принимать согласно п.14.1.7 СП 16.13330.2011.
6. Требования к изготовлению и монтажу конструкций:
6.1. Изготовление и монтаж конструкций следует производить в соответствии с указаниями СП 53-101-98 "Изготовление и контроль качества
стальных строительных конструкций", ГОСТ 23118-99 "Конструкции стальные строительные", СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
7. Антикоррозионная защита:
7.1. Перед нанесением защитного покрытия поверхность конструкции должна быть очищена до степени 2 в соответствии с требованиями
ГОСТ 9.402-2004 и СНиП 2.03.11-85.
7.2. Работы выполнить согласно СНиП 3.04.03-85 "Защита строительных конструкций и сооружений от коррозии"
и ГОСТ 12.3.035-84 "Работы окрасочные. Требования безопасности". Внешний вид лакокрасочных покрытий должен соответствовать показателям
V класса ГОСТ 9.032-74* "Покрытия лакокрасочные. Грунты, технические требования и обозначения".
8. За относительную отм. 0,000 принят верхний уровень пола помещения.
9. Оборудование устанавливать на балки опорной площадки сооружения
