Конкурс асов 3D-моделирования

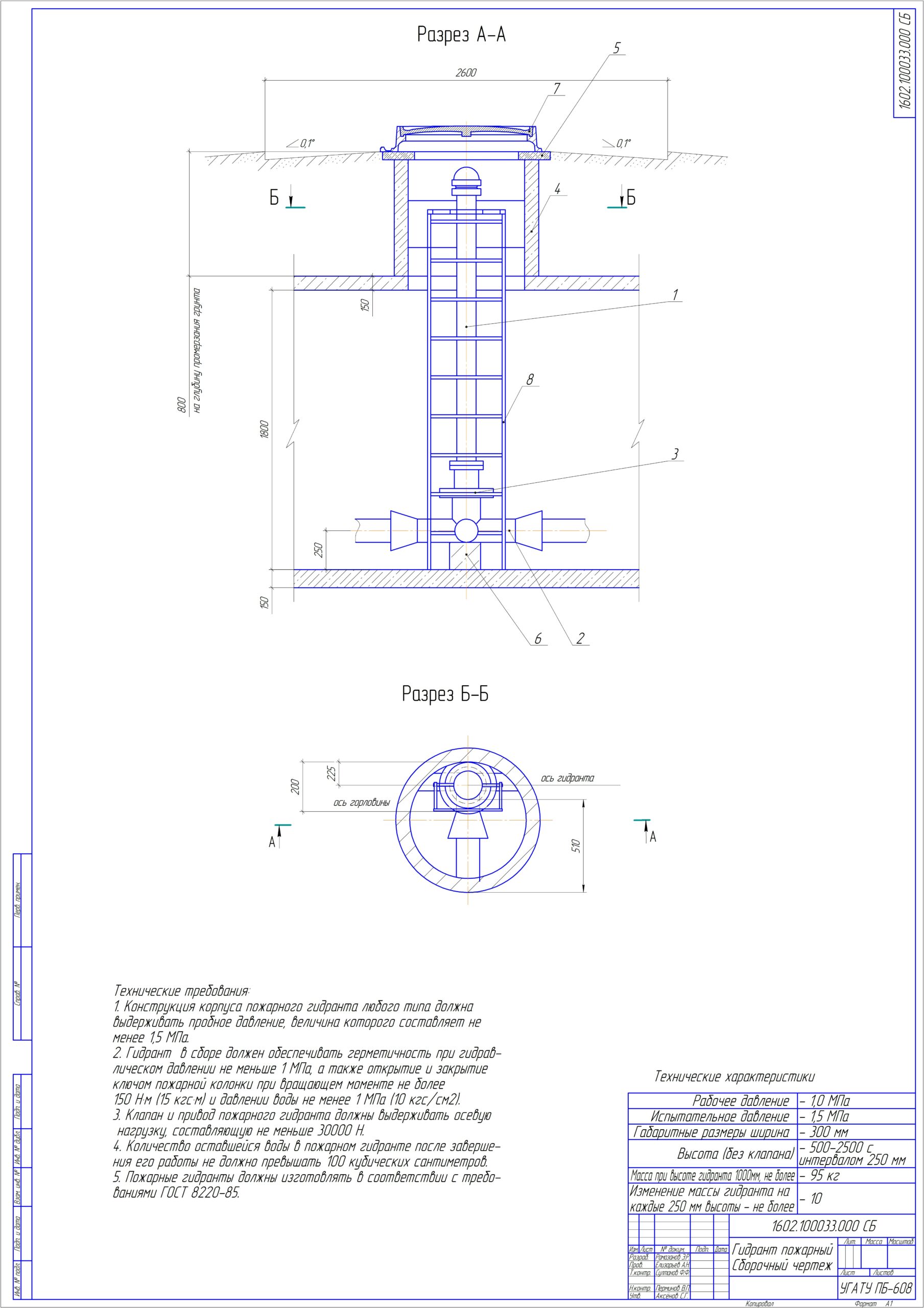

Гидрант пожарный

Технические требования:
1. Конструкция корпуса пожарного гидранта любого типа должна
выдерживать пробное давление, величина которого составляет не
менее 1,5 МПа.
2. Гидрант в сборе должен обеспечивать герметичность при гидрав-
лическом давлении не меньше 1 МПа, а также открытие и закрытие
ключом пожарной колонки при вращающем моменте не более
150 Н·м (15 кгс·м) и давлении воды не менее 1 МПа (10 кгс/см2).
3. Клапан и привод пожарного гидранта должны выдерживать осевую
нагрузку, составляющую не меньше 30000 Н.
4. Количество оставшейся воды в пожарном гидранте после заверше-
ния его работы не должно превышать 100 кубических сантиметров.
5. Пожарные гидранты должны изготовлять в соответствии с требо-
ваниями ГОСТ 8220-85.

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 16SP2

Сайт: www

Файлы:
Пг специфик.spw
Пг готовое.cdw
