Капитальный ремонт внутридомовой инженерной системы электроснабжения систем дымоудаления, пожарной сигнализации и пожаротушения многоквартирного дома

Электроснабжения систем дымоудаления, пожарной сигнализации и пожаротушения многоквартирного 12-ти этажного дома.

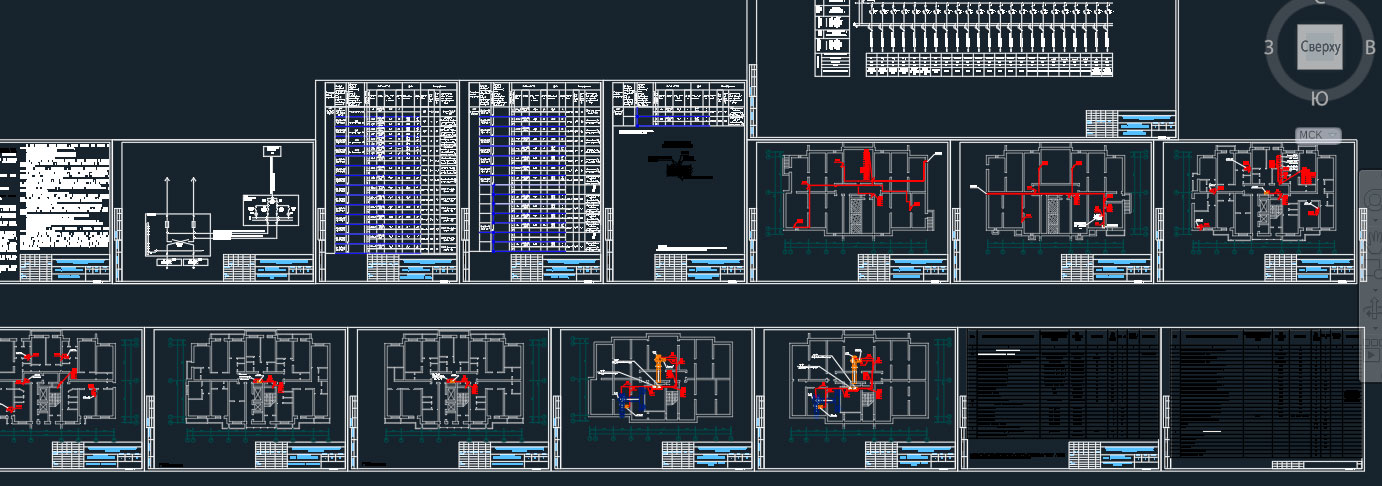

Проект капитального ремонта внутридомовой инженерной системы электроснабжения систем дымоудаления, пожарной сигнализации и противопожарного водопровода многоквартирного дома, расположенного по адресу: выполнен на основании задания заказчика на проектирование внутренних электрических сетей.
Данным проектом решаются вопросы электроснабжения пожарной сигнализации (ПС), вытяжных и подпорных вентиляторов системы дымоудаления (ДУ) и насосов станции пожаротушения, канализации (ПТ).

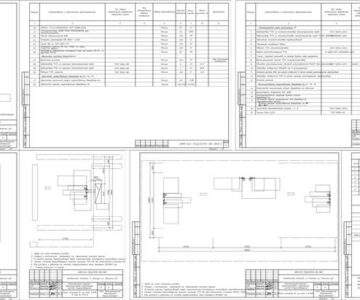

Проектом предусмотрено:
- Демонтаж существующего шкафа АВР;
- Демонтаж существующего шита ППУ;
- Монтаж щита автоматического включения резерва (АВР) для питания панели противопожарных устройств здания;
- Монтаж панели противопожарных устройств (ППУ);
- Устройство сети питания пожарной сигнализации здания;
- Устройство сети питания электроприемников системы дымоудаления здания;
- Устройство сети питания электроприемников системы пожаротушения и дренажа здания;
Разработка проекта выполнена в соответствии с нормативными документами.
1. Электроснабжение.
В отношении надежности электроснабжения электроприемники систем дымоудаления, пожарной сигнализации и противопожарного водопровода жилого дома относятся к I категории.
Напряжение сети~380/220В
Расчетная мощность: Рр=59,34 кВт; Iр=122,2 A;
Питание электроприемников осуществляется от существующего вводно-распределительного устройства ВРУ, установленного в электрощитовой жилого дома на первом этаже, в первой секции здания.
В электрощитовой здания на месте существующего шкафа АВР вновь устанавливается навесной щит автоматического включения резерва (АВР) и панель противопожарных устройств ППУ. Корпус щита ППУ должен иметь цветовую красную окраску.
Питание щита АВР осуществляется от двух независимых линий, подключаемых после вводных аппаратов управления (перекидных рубильников) и до аппаратов защиты (плавких вставок предохранителей).
Питание щита ППУ осуществляется от вновь устанавливаемого щита АВР.
Электроснабжение вентиляторов противодымной защиты и их шкафов управление выполняется от щита распределительного ППУ кабелем ВВГнг(А)-FRLS, прокладываемого по электрощитовой, по подвальному помещению в жестких гладких ПВХ-трубах открыто, по этажным площадкам в стальных трубах открыто, по техническому этажу в жестких гладких ПВХ-трубах открыто.
Электроснабжение станции пожаротушения жилого здания и дренажного насоса, установленные в подвальном помещении выполняется от щита распределительного ППУ, кабелем ВВГнг(А)-FRLS, прокладываемый по электрощитовой, по подвальному помещению в жестких гладких ПВХ-трубах открыто. Станция поставляется комплектно. В приложении к проекту приведена заводская схема подключения шкафа управления насосами.
Электроснабжение приборов и средств пожарной сигнализации, выполняется от щита ППУ, кабелем ВВГнг(А)-FRLS, прокладываемый по электрощитовой, по подвальному помещению в жестких гладких ПВХ-трубах открыто, по этажным площадкам в стальных трубах открыто.
2. Заземление
Для защиты людей от поражения электрическим током все металлические части электроустановок, которые могут оказаться под напряжением вследствие нарушения изоляции должны быть заземлены. Тип заземления по ГОСТ50571.2-94 - TN-С-S (существующее).
