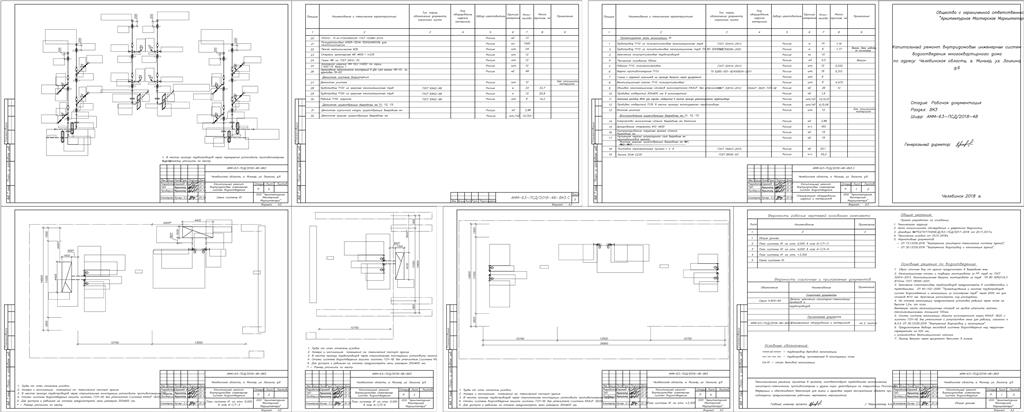

Капитальный ремонт внутридомовых инженерных систем водоотведения многоквартирного дома с ремонтом существующих выгребных ям.
Общие указания:
Проект разработан на основании:
1. Технического задания;
2. Акта комиссионного обследования и дефектной ведомости;
3. Договора №РТС274Г170269(Д)/63-ПСД/2017-2018 от 20.11.2017г.
4. Технических условий от 25.01.2018г.
5. Нормативных документов:
- СП 73.13330.2016 "Внутренние санитарно-технические системы зданий";
- СП 30.13330.2016 "Внутренний водопровод и канализация зданий".
Основные решения по водоотведению:
1. Сброс сточных вод от здания предусмотрен в выгребные ямы.
2. Канализационные стояки и подводки монтировать из PP труб по ГОСТ 32414-2013. Канализационные выпуски монтировать из труб ПЭ 80 SDR21x5,3 ∅110мм ГОСТ 18599-2001.
3. Крепление пластмассовых трубопроводов предусмотреть в соответствии с требованиями СП 40-102-2000 "Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных труб" через 2000 мм для стояков ∅110 мм. Крепление располагать под раструбами.
4. На стояках канализации предусмотрена установка ревизий через этаж на высоте 1,2м. от пола.
Вытяжную часть канализационных стояков на кровле утеплить матами теплоизоляционными толщиной 100мм.
5. Стояки системы канализации обшить гипсокартоном марки KNAUF С625 с листами ГСП-Н2 без утеплителя с устройством люка для ревизии, согласно п. 8.3.9 СП 30.13330.2016 "Внутренний водопровод и канализация".
6. Предусмотрены выводы оголовков системы водоотведения над чердачным перекрытием на 200 мм,
с устройством вентиляционного клапана.
7. Проход выпуска через фундамент выполнен в гильзе.
