Обратный клапан модуля газового пожаротушения на условный проход 16 мм

Обратный клапан модуля газового пожаротушения на условный проход 16 мм. Давление 200 бар. Устанавливается между выпускным коллектором и РВД.

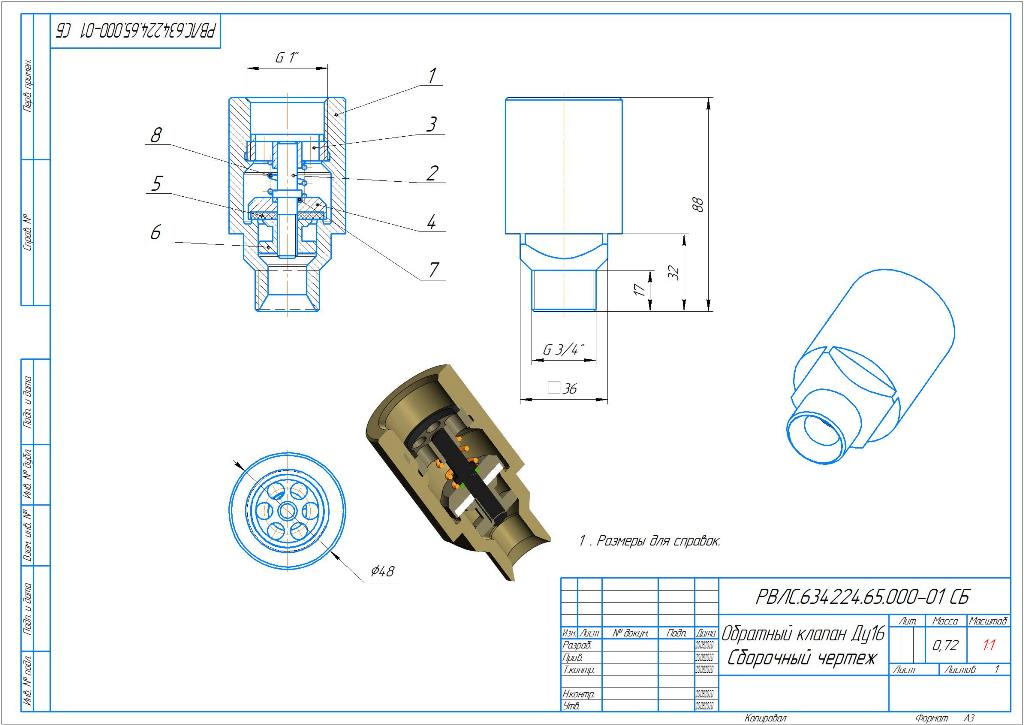

Состав: 3D-модель, СБ, спецификация, деталировка

Софт: КОМПАС-3D 19.1

Файлы:

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Шток _ РВЛС.634224.65.002-01.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Корпус наружный2 _ РВЛС.634224.65.001-01.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Втулка _ РВЛС.634224.65.006-01.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Корпус наружный _ РВЛС.634224.65.001-01.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Шток _ РВЛС.634224.65.002-01.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Кольцо уплотнительное.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Обратный клапан Ду16 _ РВЛС.634224.65.000-01.spw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Диск _ РВЛС.634224.65.003-01.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Диск нижний_РВЛС.634224.65.006-01.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Диск _ РВЛС.634224.65.003-01.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Втулка.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Шайба прижимная_РВЛС.634224.65.007-01.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Кольцо _ РВЛС.634224.65.009-02.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Клапан _ РВЛС 634224.65.004-01.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Кольцо уплотнительное _ РВЛС.634224.65.005-01.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Пружина _ РВЛС.634224.65.010.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Пружина ф16.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Обратный клапан Ду16 _ РВЛС.634224.65.000-01 СБ.a3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Кольцо уплотнительное _ РВЛС.634224.65.005-01.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Тарелка_РВЛС 634224.65.004-01.m3d

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Обратный клапан Ду16 _ РВЛС.634224.65.000-01.cdw

Клапан обратный Ду-16_РВЛС.634224.65.000-01СБ/Кольцо _ РВЛС.634224.65.009-01.cdw
