4125.16.68.580СБ Клапан обратный

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратный клапан пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия . С помощью клапана возможно защитить различное оборудование: трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

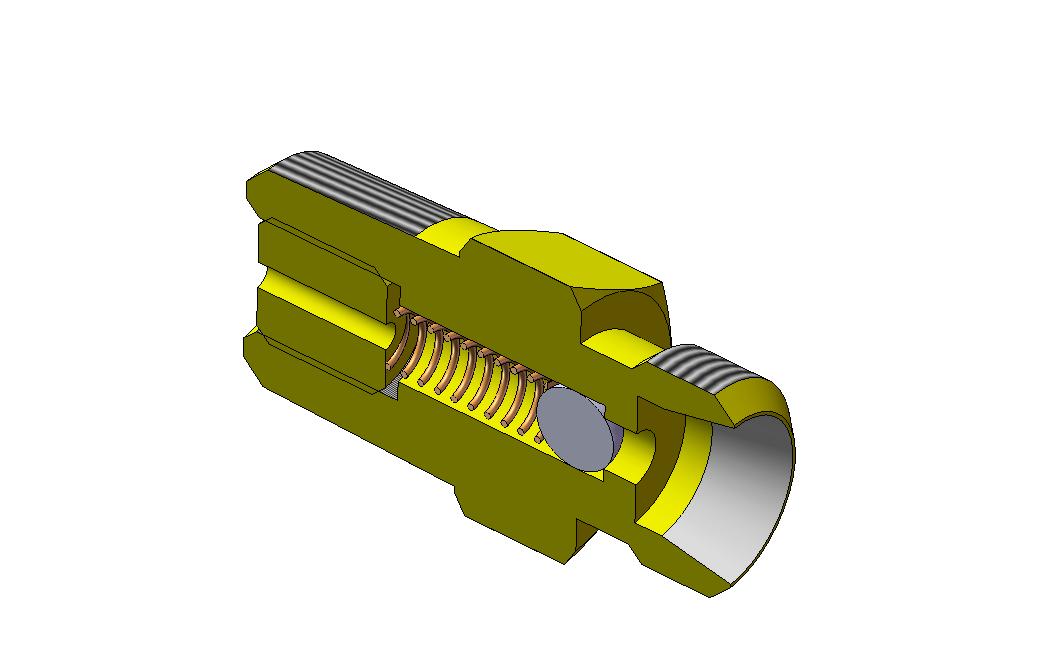

Обратный клапан состоит из корпуса, шарика и пружины. При движении жидкости в прямом направлении шарик отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает шарик к седлу. Движение жидкости в этом направлении прекращается.

Состав: Модели деталей и сборка 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
4125.16.68.580?? ?????? ?????.SLDASM
4124.16.38.252 ????.SLDPRT
4125.16.64.302 ??㦨??.SLDPRT
4125.16.68.581 ?????.SLDPRT
Шарик 6-20 ГОСТ 3722-81.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 1 122
