Обратный клапан, бытовой

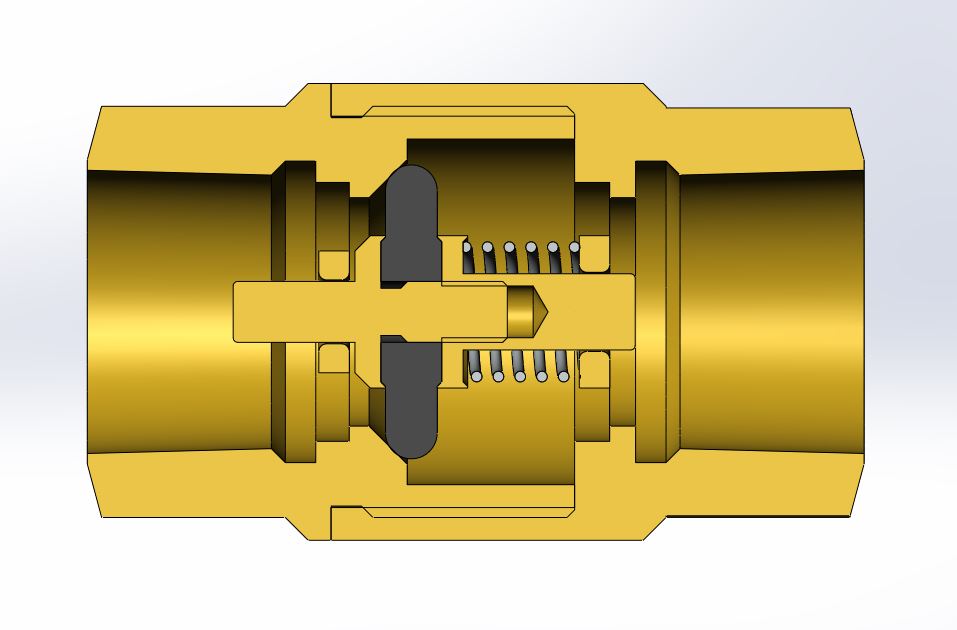

Обратный клапан устанавливается в домашней системе водоснабжения для предотвращения произвольного слива воды из труб водоснабжения. Резьба дюймовая коническая 1/2". Внешний шестигранник под ключ 24

Состав: Сборочный чертеж, модель 3D

Софт: T-Flex CAD 14

Файлы:
ОКВ15.03 Шток.SLDPRT
ОКВ15.04 Клапан.SLDPRT
ОКВ15.00 СБ Клапан обратный.grb
ОКВ15.05 Хвостовик .SLDPRT
ОКВ15.00 СБ Клапан обратный.SLDASM
ОКВ15.03 Шток.grb
ОКВ15.04 Клапан.grb
ОКВ15.08 Пружина .SLDPRT
ОКВ15.01 Седло.SLDPRT
ОКВ15.08 Пружина.grb
ОКВ15.01 Седло.grb
ОКВ15.02 Направляющая.SLDPRT
ОКВ15.07 Направляющая хвостовика.grb
ОКВ15.06 Корпус .SLDPRT
ОКВ15.05 Хвостовик.grb
ОКВ15.02 Направляющая.grb
ОКВ15.06 Корпус.grb
ОКВ15.07 Направляющая хвостовика .SLDPRT
