Клапан обратный 3D

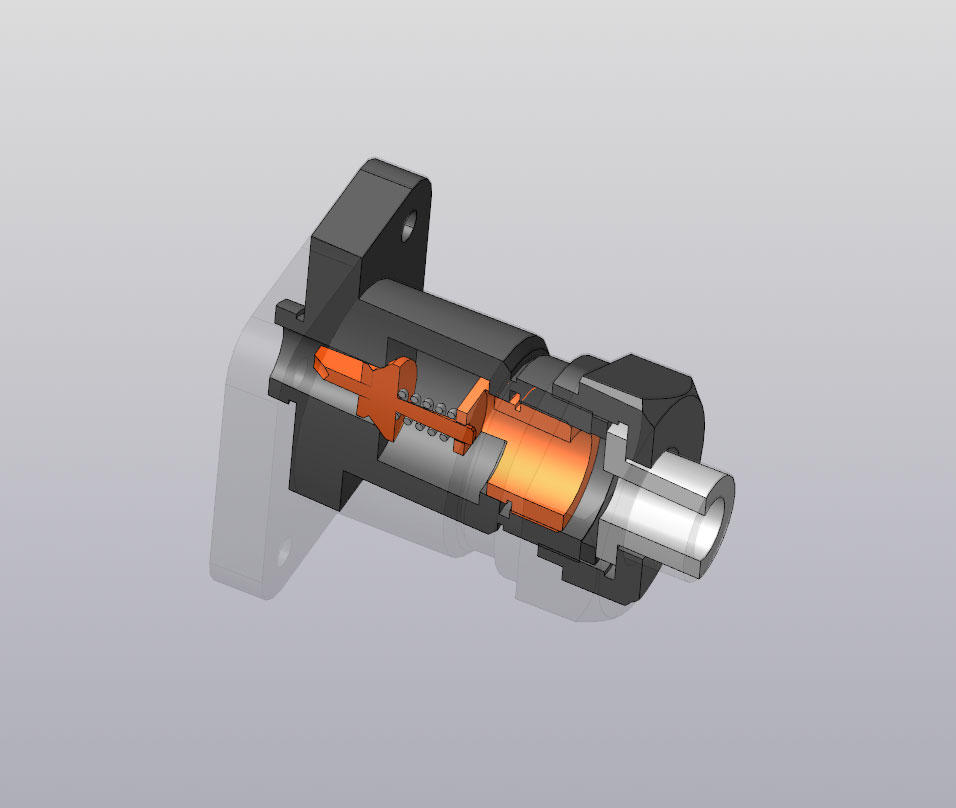

3D Модель клапана обратного для протока жидкости в одном направлении, задание по инженерной графике, альбом не знаю. Прямоугольный фланец, расстояние между отверстий 85мм. Детали: Корпус, Гайка, Клапан, Наконечник, Пружина

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
2.m3d
7.m3d
Сборка.a3d
3.m3d
1.m3d
4.m3d
6.m3d
5.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

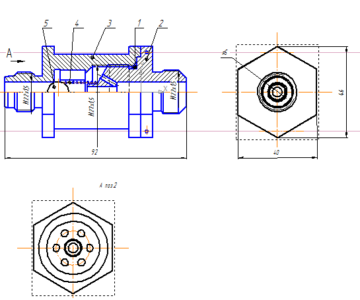

3D Сборка обратного клапана
Рейтинг: 20
Софт: КОМПАС-3D 12
Состав: 3D Сборка, Вид общий (ВО), Дет
0
3
244
2423
3D Сборка обратного клапана

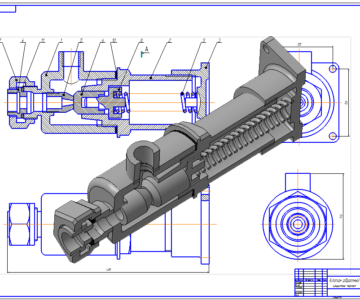

Клапан обратный в 3D
