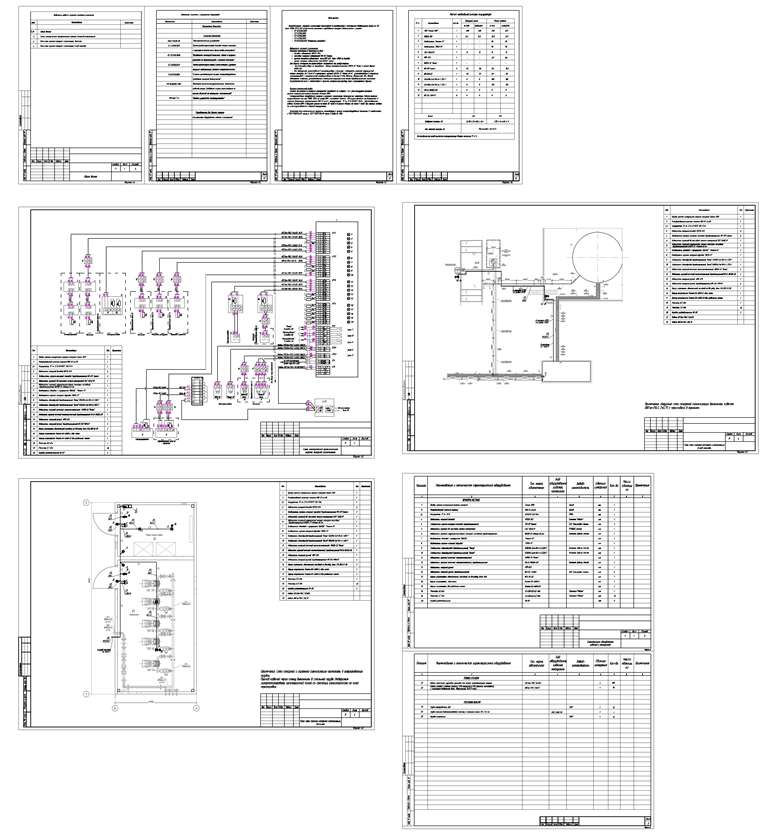

Автоматическая пожарная сигнализация
Извещатели пожарной сигнализации
Пожарная сигнализация выполнена на базе:
- дымовых извещателей ИП212-3СУ;
- тепловых пожарных извещателей ИП-101 Гранат;
- ручного пожарного извещателя типа ИПР-3СУ (отм. +1.500 на выходе);
- ручных пожарных извещателей типа ИП535 Гарант ;
Для защиты помещения от проникновения посторонних лиц предусмотрены:
- для блокировки двери на открывание - датчик магнитоконтактный ИО102-32 "Полюс", а также датчик ИО102-33;
- для обнаружения проникновения в электрощитовую и насосную - извещатель охранный инфракрасный
оптико-электрон. COLT QUAD IP и извещатель охранный ИО309-21 "Фотон-Ш-Ex", устанавливаемые в помещении электрощитовой и мазутонасосной соответственно на высоте 2-2,5м. Область обнаружения: 10м; 90град.
Извещатели и датчики, устанавливаемые в помещении мазутонасосной имеют взрывозащищенное исполнение (искробезопасная цепь) и подключаются к приемно-контрольному прибору через искрозащитные барьеры.
Приемно-контрольный прибор
Сигналы от охранных и пожарных извещателей передаются по шлейфам 1…13 и регистрируются прибором приемно-контрольным охранно-пожарным «Сигнал-20М».
Электроснабжение оборудования пожарной и охранной сигнализации выполнено по I категории. Рабочее питание осуществляется от сети 220В; 50Гц от шкафа ВРУ и резервное питание -12В осуществляется от встроенного в источник вторичного электропитания РИП-12 исп.5 с аккумулятором 17 Ач, 12 В DTM1217 Delta , обеспечивающего работу «Сигнал-20М» в дежурном режиме не менее 24 часов и в режиме «Пожар» не менее 4 часов. При питании прибора от сети осуществляется подзаряд аккумулятора.
