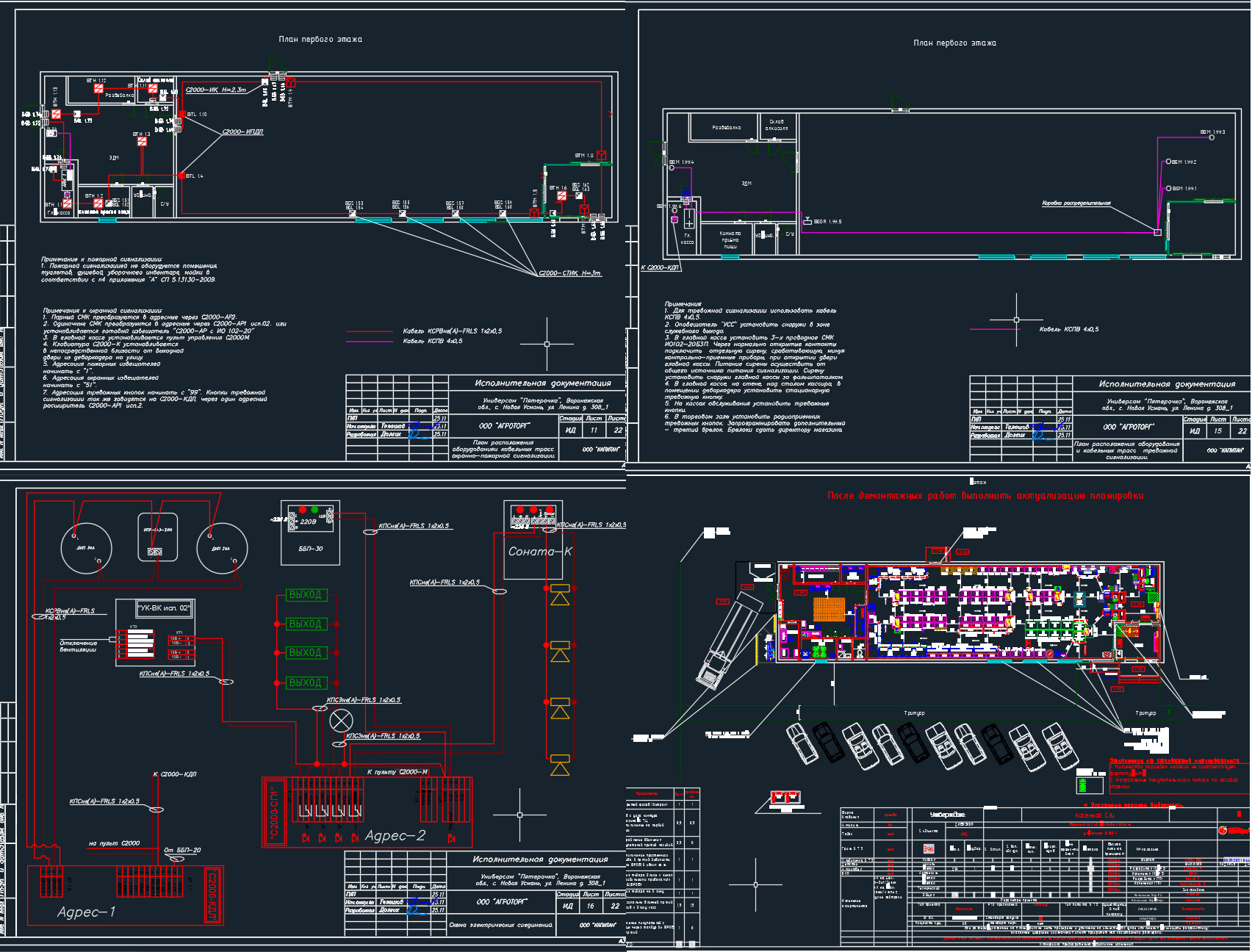

Система охранно-пожарной сигнализации магазина "Пятерочка"

Проектирование пожарной сигнализации, оповещения магазина "Пятерочка".
3. Описание системы
3.1. Система охранно-пожарной сигнализации выполнена на базе НВП "БОЛИД". Используемая сигнализация - адресная. Включая пожарные и охранные извещатели. Извещатели магнитоконтактные и тревожные ручные использованы аналоговые, через преобразователи С2000-АР различных исполнений.
3.2. Все извещатели собраны в одну закольцованную двухпроводную линию связи.
3.3. Контрольно-приемный прибор С2000-КДЛ.
3.4. Извещатели пожарные адресные ДИП 34-А-03, ИПР 513-АМ.
3.5. Извещатели охранные адресные С2000-ИК, С2000-ПИК-СТ.
3.6. Извещатели охранные аналоговые ИО 102-20Б2П, ИО 102-20.
3.7. Блоки реле С2000-СП1.
3.8. Модули реле УК-ВК/02.
3.9. Блок речевого оповещения Соната-К. Речевые оповещатели Соната-3, Соната-3 исп.2 (8 Ом).
3.10. Оповещатели световые и свето-звуковые - ООП1-8М (Табло "ВЫХОД"), Маяк-12С, Гром-12К исп.2.
4. Принцип работы системы.
4.1. Главный прибор - Пульт С2000-М управляет всей системой. При включении пожарной сигнализации внутренний световой оповещатель "Маяк-12С" переходит в режим постоянного свечения, что свидетельствует о включенном режиме "охрана" пожарной сигнализации. Выносной свето-звуковой оповещатель, расположенный на улице в зоне дебаркадера так же свидетельсвует ровным светом о включенном режиме "охрана" пожарной сигнализации.
4.2. При срабатывании пожарной сигнализации (задымление, возгорание, ручное включение) система переходит в режим "ПОЖАР". Внутренний и уличный оповещатель переходят в режим мигания. Включается уличная сирена, включается речевое оповещение в магазине, отключается приточно-вытяжная вентиляция, разблокируются двери эвакуационного выхода из торгового зала, раздвижные двери главного входа раскрываются. ПРИМЕЧАНИЕ. в ночном режиме, когда включена охранная сигнализация, раздвижные двери и дверь эвакуационного выхода остаются блокированными.
4.3. Пожарная сигнализация, для быстрой идентификации места срабатывания разбита на несколько разделов (см. список разделов, лист 7).
4.4. При включении охранной сигнализации, после ввода пароля пользователя, включается временная задержка на выход пользователя. По истечении задержки второй уличный свето-звуковой оповещатель переходит в режим постоянного свечения. При тревоге уличный свето-звуковой оповещатель переходит в режим мигания, и включается сирена. При отключенной (снятой с охраны) охранной сигнализации выносной оповещатель не светится. Мигание оповещателя при включении охранной сигнализации (постановке на охрану) свидетельствует о нарушении зоны (зон) объекта.
4.5. В главную кассу установлен дополнительный магниконтактнеый извещатель с нормально замкнутым контактом для прямого включения сирены, минуя контрольные приборы. Сирену установить снаружи над дверью главной кассы.
