Пожарная сигнализация учебных мастерских колледжа

0
0
246
2
0

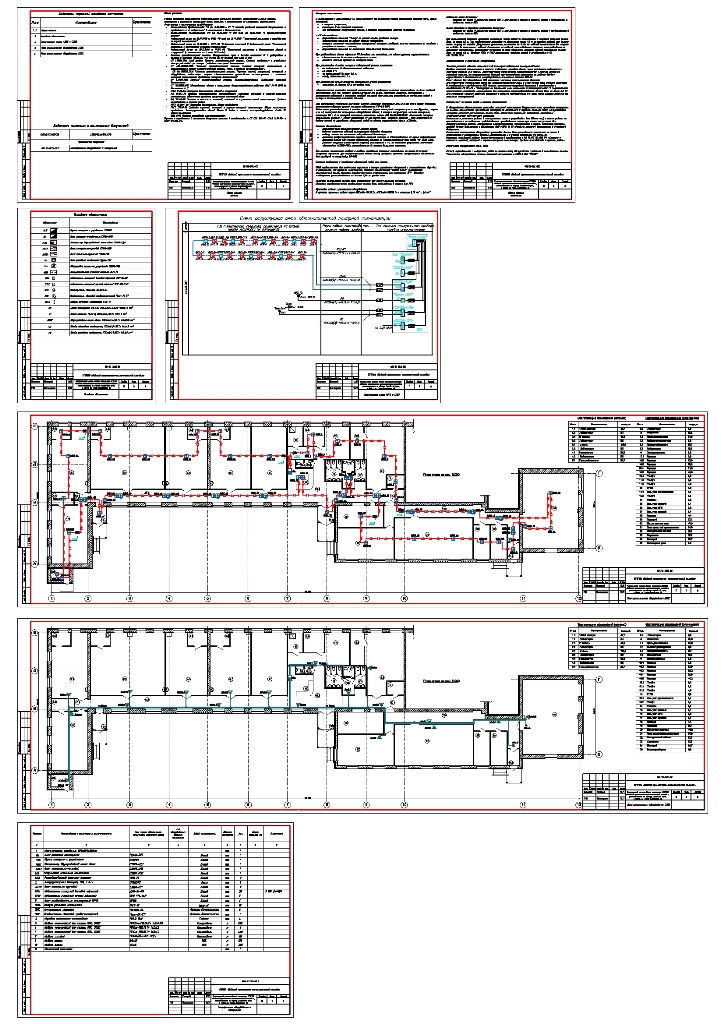

Проект пожарной сигнализации учебных мастерских колледжа на адресной системе Болид и речевом оповещении Рокот-300

Пожарная сигнализация

В соответствии с требованиями СП 486.1311500.2020 все помещения здания оснащаются защитой АУПС, кроме помещений:
- с мокрыми процессами;
- категории Д по пожарной опасности;
- для инженерного оборудования здания, в которых отсутствуют горючие материалы.

АУПС обеспечивает:
- формирование сигналов "Пожар" на ранней стадии развития пожара;
- формирование сигналов на запуск системы оповещения;
- контроль состояния неисправности извещателей пожарных, приборов, наличии напряжения на основном и резервном источниках питания;
- формирование сигналов на отключение общеобменной вентиляции

При срабатывании одного адресного ИП дымового или теплового, или одного ручного, осуществляется:
- автоматическое включение оповещения о пожаре.
- передача сигнала тревоги на пожарный пост.

При расстановке дымовых пожарных извещателей учтено расстояние:
- от извещателя до вентиляционного отверстия
- не менее 1 м;
- от извещателей до стен 4,5 м;
- между извещателями 9 м.

При расстановке ручных пожарных извещателей учтено расстояние:
- установка на высоте 1,5 м от уровня пола.

Автоматическая установка пожарной сигнализации и оповещения о пожаре организована на базе приборов производства ЗАО НВП «Болид», предназначенных для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов пожарной сигнализации, устройствами оповещения людей о пожаре и инженерными системами объекта.

Для обнаружения возгорания применены дымовые пожарные извещатели ДИП-34А-03. Вдоль путей эвакуации размещаются адресные ручные пожарные извещатели ИПР-513 3АМ.
Извещатели устанавливаются в каждом помещении (кроме помещений с мокрыми процессами (душевые, санузлы и т. п.), помещений для инженерного оборудования здания, в которых отсутствуют горючие материалы; категории В4 и Д по пожарной опасности; лестничных клеток (СП 486.1311500.2020). Количество пожарных извещателей выбрано с учетом требований СП 484.1311500.2020. Основную функцию - сбор информации и выдачу команд на управление эвакуацией людей из здания, осуществляют пульт «С2000М».

Система обеспечивает:
- круглосуточную противопожарную защиту здания;
- ведение протокола событий, фиксирующего действия дежурного.
- подачу сигнала на отключение общеобменной вентиляции
- проектом предусматривается передача сигналов «Пожар» и «Неисправность» на пульт подразделения пожарной охраны без участия работников объекта на централизованный узел связи "01" ЕДДС ЦППС (Единная дежурная диспетчерская служба), размещенной в ПЧ, по средствам устройства оконечного объектового «С2000-PGE», установленного в комнате дежурного персонала.

Все приемно-контрольные приборы и приборы управления пожарные установлены на стене, в комнате дежурного персонала. Для информационного обмена между приборами проектом предусмотрено объединение всех приборов по интерфейсу RS-485.

Система оповещения и управления эвакуацией людей при пожаре

СОУЭ предназначена для оповещения персонала о пожаре, управления эвакуацией с использованием звуковых оповещателей, для передачи спецсигналов, световых оповещателей "табло выход", указывающих эвакуационный выход, световых стробоскопических оповещателей для оповещения МГН. Звуковые оповещатели устанавливаются на высоте 2,3м от уровня пола.

Световые оповещатели должны быть установлены над эвакуационными выходами.
Световые стробоскопические оповещатели должны быть установлены в санузле для МГН.



Дата
27.12.2021
Язык
Русский
Состав
Проект
Софт
AutoCAD 2017 Как открыть?
Содержимое архива
  • БПТК АПС.dwg
