Охранно-пожарная сигнализация ППК «Сигнал-10»

Автоматическая установка охранной сигнализации помещений предназначена для обнаружения несанкционированного проникновения в контролируемые помещения и передачи информации дежурному персоналу.

1. Назначение. Автоматическая установка охранной сигнализации помещений предназначена для обнаружения несанкционированного проникновения в контролируемые помещения и передачи информации дежурному персоналу.
2. Исходные данные для проектирования. Настоящий проект системы автоматической охранной сигнализации разработан на основании договора, технического задания и планов помещений.
3. Характеристика защищаемого здания
3.1 Защищаемое помещение Главная понижающая подстанция N2, общей площадью 390 кв.м. высота потолков 4.75м.
3.2 Помещение неотапливаемое и невзрывоопасное.
3.3 Пожарной нагрузкой в помещении является Электрокабели, оборудование и т.п
4. Основные проектные решения по охранной сигнализации.
4.1 Система охранной сигнализации проектируется на основе ППК «Сигнал-10», с выводом по интерфейсу RS-485 на пульт С2000М
находящийся в помещении охраны, также дублируется на ПЦН в диспетчерскую. Для усиления (удлинения) гальванической развязки линии интерфейса RS-485 используют преобразователь С2000-ПИ. Системой охранной сигнализации оборудуются помещения в соответствии с техническим заданием. Защита помещений производится тремя рубежами охраны. Первым рубежом охраны блокируются двери помещений на «открытие» извещателями охранными магнитоконтактными «ИО 102-2» и извещатель охранный поверхностный оптико-электронный "Астра-531"штора.
Вторым рубежом охраны защищается внутренний периметр здания охранными извещателями DSC LC-102PIGBSS.
Третьим рубежом охраны защищается внутреннее пространство кладовой оборудуются звещателем DSC LC-102PIGBSS и охранными магнитоконтактными извещателями «ИО 102-2»

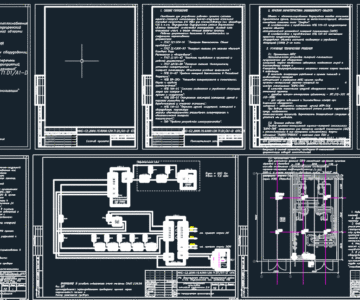

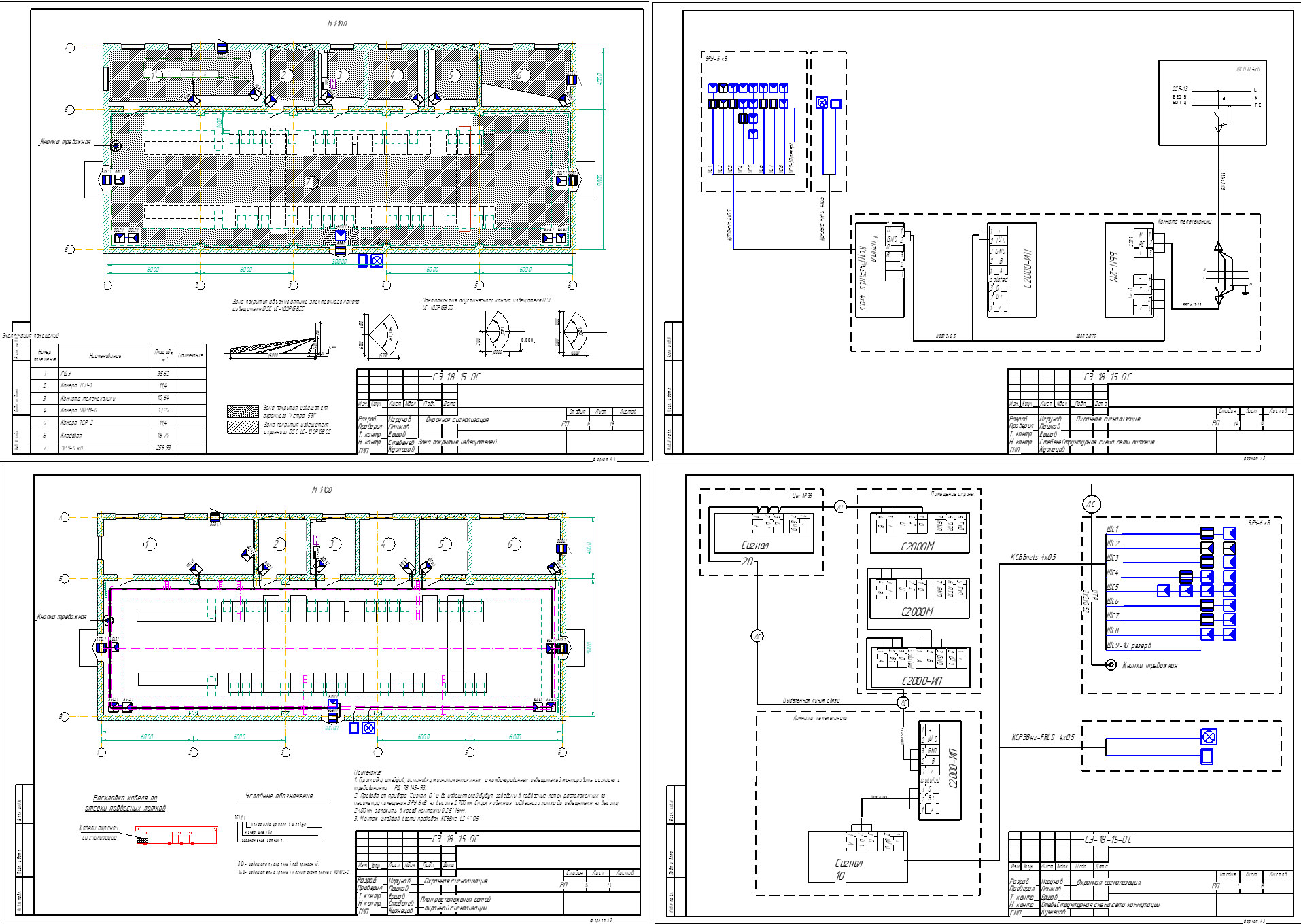

Состав: Преокт ОС, 18 листов. Схемы, планы, Описания Язык документа

Софт: AutoCAD 11
