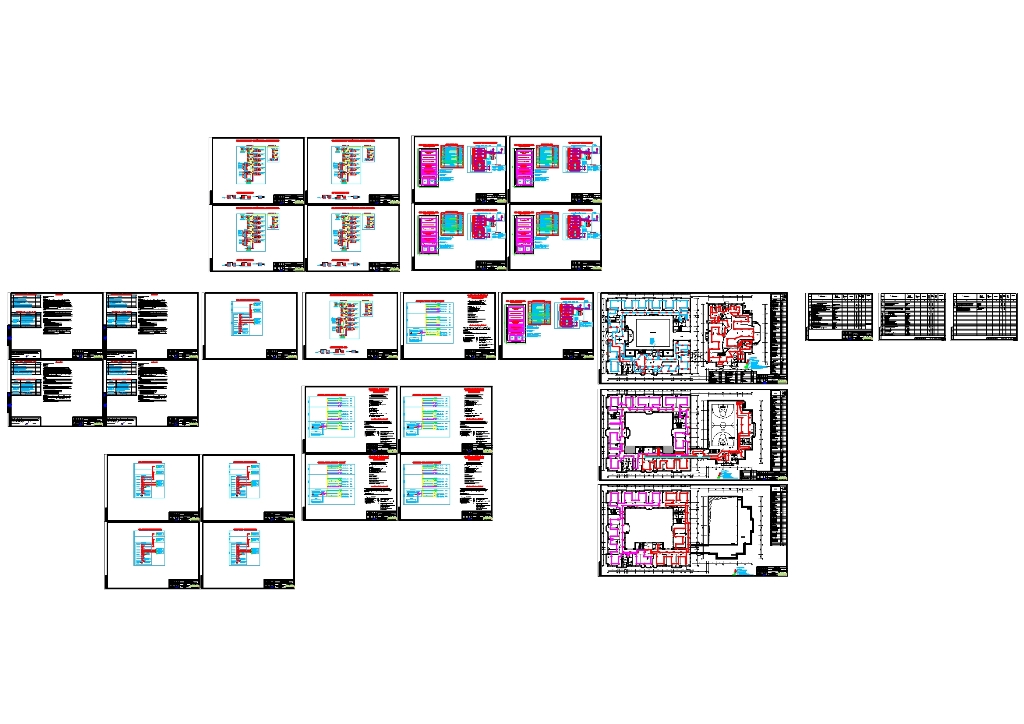

Пожарная сигнализация. Международная школа

Проектом предусматриваются следующие виды связи:
- Пожарная сигнализация;
- Оповещение о пожаре;
- Заземление.

ПОЖАРНАЯ СИГНАЛИЗАЦИЯ
Пожарная сигнализация выполнена на базе оборудования интегрированной системы «ОРИОН» производства «Bolid». АРМ (автоматизированное рабочее место) «Орион» - система пожарной сигнализации в модульной конфигурации. Включает в себя все необходимые компоненты для обнаружения, оценки и подачи сигнала тревоги в случае возникновения пожара.
Оборудование охранно-пожарной сигнализации располагается в пожарно-сторожевой пост, радиоузел на 1 этаже. Приборы объединяются в единую систему посредством интерфейса RS-485. Программирование системы сигнализации осуществляется с помощью пульта "С2000М" и компьютера со специальным программным обеспечением "«ОРИОН ПРО» исп.20". Питание приборов предусматривается от сети переменного тока напряжением 220В по 1 категории (см. часть ЭМ), предусматривается блок ИБП "РИП-12 исп.01", с двумя аккумуляторами на 17А*ч, так же для хранения аккумуляторов предусматривается Бокс-12 исп.0. Все оборудование охранно-пожарной сигнализации рассчитано на работу с резервным источником напряжения 12В. Для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания предусматривается блок разветвительно-изолирующий "БРИЗ". Для передачи тревожных сообщений по телефонной линии в территориальные органы используется информатор телефонный «С2000-ИТ».
Пожарные извещатели выбраны с учетом условий окружающей среды и назначения помещений. В системе пожарной сигнализации формируются следующие виды исполнения:
- сигнал "Пожар/Охрана" передается на пульт контроля и управления "С2000М";
- оповещение, в автоматическом режиме, с блока реле С2000-КПБ;
- на отключение вентиляции и технологического оборудования, в автоматическом режиме, с блока реле С2000-СП1 ИСП.01 (подключение в части ЭМ);

При срабатывании
По интерфейсу RS-485 на пульт "С2000М" с контроллера "С2000-КДЛ" поступает сигнал о тревоге либо о нарушении целостности шлейфа охранно-пожарной сигнализации, после чего в автоматическом режиме происходит отправка команды на включение оповещения, отключение вентиляции и технологического оборудования.
Ручные пожарные извещатели устанавливаются на стене на высоте 1,5 м от уровня пола на путях эвакуации для ручной подачи сигнала о пожаре и для удобства проверки сигнальных линий.
Шлейфы пожарной сигнализации по этажам выполнены открыто кабелем КСРВнг(А)-FRLS 1х2х0,8, линия питания 12В выполнена кабелем ВВГнг(А)-FRLS 2х1,5. Вертикальная прокладка, спуски к ручным извещателям и приемно-контрольным приборам выполняются в кабельном канале (из негорючего материала). При параллельной открытой прокладке расстояние от проводов и кабелей охранно-пожарной сигнализации с напряжением до 60 В до силовых и осветительных кабелей должно быть не менее 0,50м.

ОПОВЕЩЕНИЕ О ПОЖАРЕ
Для оповещения людей о пожаре запроектирован третий тип оповещения, на базе комплекса речевого оповещения и трансляции «SONAR». Общая активная выходная мощность составляет - 579 Вт. Оборудование позволяет осуществлять трансляцию музыкального материала и объявлений в пределах здания в автоматическом и полуавтоматическом режиме. Предусматривается установка телекоммуникационного шкафа на 24U в комнате охраны на 1 этаже (место с постоянным пребыванием персонала). Микрофонную консоль установить в комнате охраны 1 этаж.

Сеть оповещения разбита на 2 зоны и 6 линий трансляции:
1 линия трансляции оповещение обслуживающего персонала при пожаре на 1 этаже
2 линия трансляции оповещение посетителей при пожаре на 1 этаже
3 линия трансляции оповещение обслуживающего персонала при пожаре на 2 этаже
4 линия трансляции оповещение посетителей при пожаре на 2 этаже
5 линия трансляции оповещение обслуживающего персонала при пожаре на 3 этаже
6 линия трансляции оповещение посетителей при пожаре на 3 этаже

Очередность срабатывания системы оповещения при возникновении пожара: оповещение персонала (1 зона), далее с задержкой посетителей (2 зона).
Для передачи сообщений предусматриваются микрофонная консоль. Для трансляции музыки в ШСО предусмотрен проигрыватель. Запуск системы оповещения о пожаре происходит в ручном режиме и в автоматическом от прибора пожарной сигнализации С2000-СП1 ИСП.01. Предусматривается контроль линии до громкоговорителей на обрыв. Электроснабжение оборудования системы озвучивания и трансляции выполнено от существующей сети электроснабжения по 1 категории надежности, на время переключения АВР предусматривается 4 аккумулятора на 26 А*ч.
Оповещение выполнено акустическими настенными громкоговорителями SWS-103W на 3/1,5 Вт. Громкоговорители установить на стене на высоте не менее 2,3 метра от уровня пола.
Сеть оповещения до громкоговорителей выполнена по стене кабелем КСРПнг(А)-FRHF 1х2х1,38. Линия до микрофонных консолей выполнена кабелем UTP 5e cat. 4х2х0,52. Линия до прибора пожарной сигнализации выполнена кабелем КСРПнг(А)-FRHF 2х2х0,8. Все линии прокладываются в кабельном канале с креплением металлическими скобами.
