Пожарный резервуар на 50м3

Резервуары предназначены для использования в качестве пожарного водоема
Заполнение производится передвижными автонасосами через люк резервуаров.
Днище и стенки резервуаров монолитные железобетоные из бетона на обычном
портландцементе по ГОСТ 22266-76 с армированием сварными сетками и отдель-
ными арматурными стержнями .

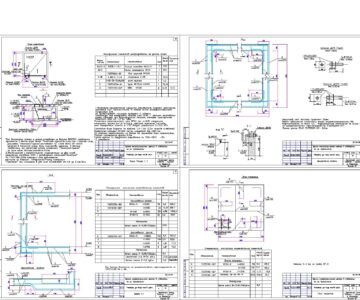

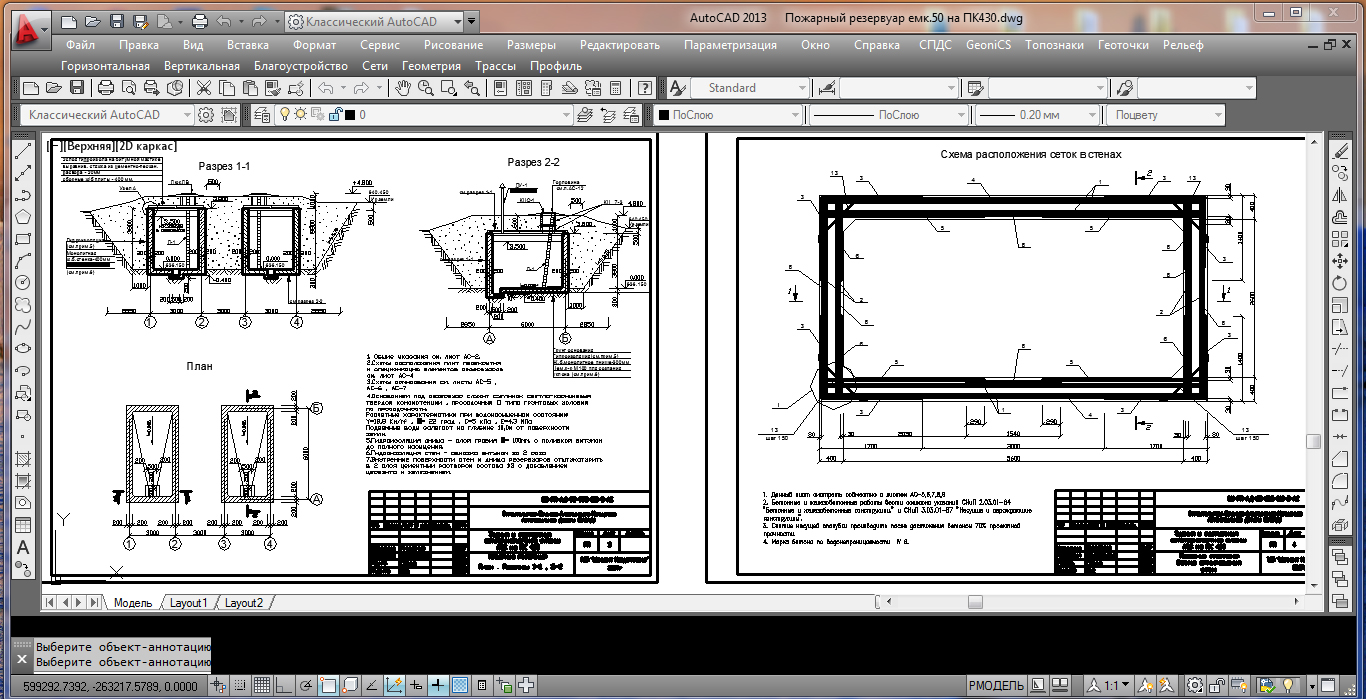

Состав: Общие данные,План . Разрезы 1-1 , 2-2,Схема армирования стен,Схема армирования днища,Разрез 1-1,Разрез 2-2,Схема армирования приямка. Cетка С-1 . Спецификация,Узлы I и II,Узел А , МН-1 , а-а,Спецификация элементов,Схема расположения элементов перекрытия.Лестница Л-1,Горловина . Крышка,Дыхательное устройство ДУ-1. Язык документа

Софт: AutoCAD 13

Файлы:
Пожарный резервуар емк.50 на ПК430.dwg
