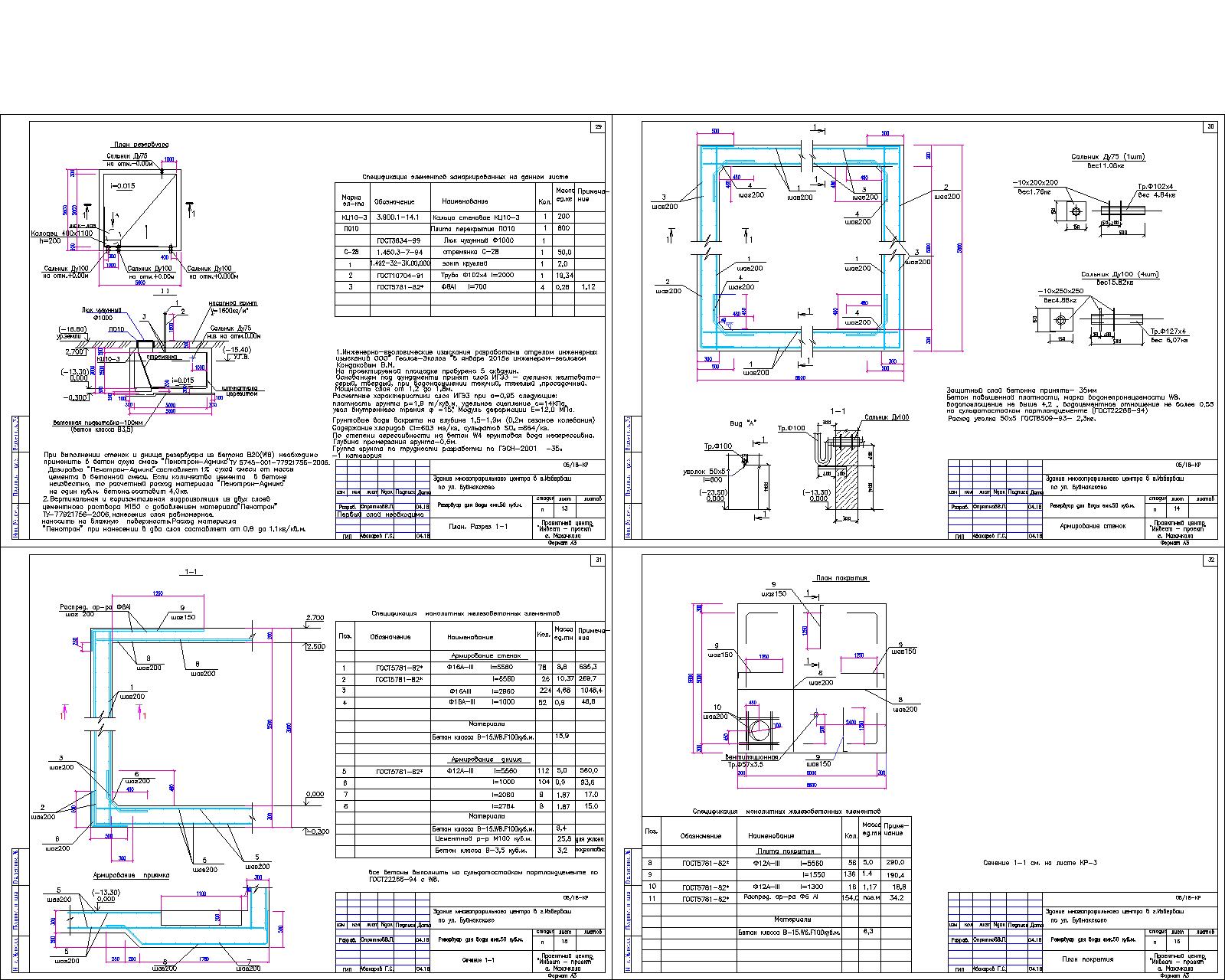

Резервуар разработан монолитным железобетонным с наружными размерами 5,6х5,6х3,0h,Толщина стенок и днища приняты - 0,3м, толщина плиты перекрытия -0,2м. Резервуар оборудован входом, выполненным из железобетонного кольца Ф1000мм и высотой 0,3м по серии 3,900,1-14 вып.1 и чугунным люком Ф 1000мм по ГОСТ 3634-99 ,а также стремянкой и патрубками для прохода трубопроводов. Поверх плиты покрытия предусмотрена насыпь из грунта толщиной 0,5м.
