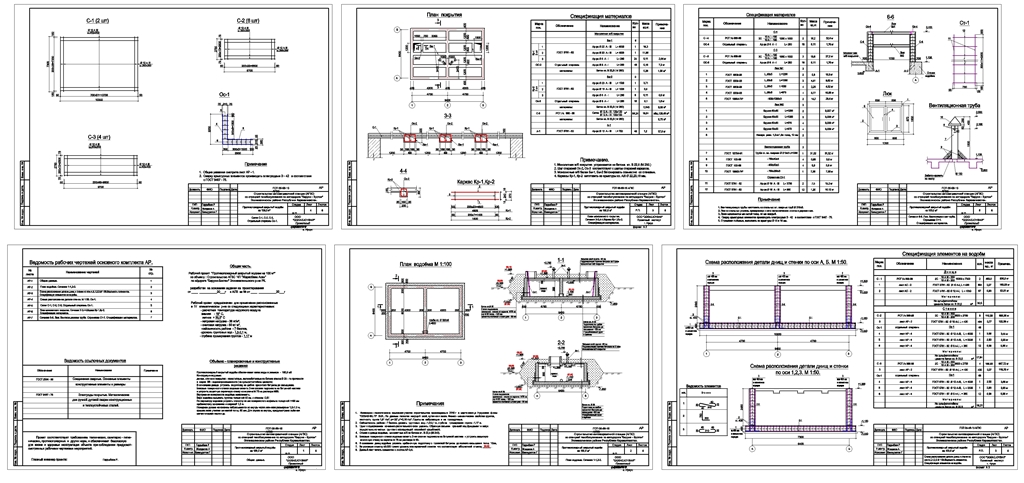

Противопожарный закрытый водоем на 100 м3

Противопожарный закрытый водоём обеспечивает запас воды в размере - 100,0 м3
Конструкции водоема: днище, стенки и покрытия - монолитные. железобетонные из бетона класса В 25 - по прочности и марки В6 - водонепроницаемости (на сульфатостойком цементе) В основании днища устроить подготовку из щебня пролитого битумом до насыщения. Боковые поверхности стенок водоема оклеить 2-мя слоями гидроизола на битумной мастике и устроить защитную кирпичную стенку из кирпича М 75 на растворе М50. Внутренние поверхности водоёма зажелезнить. Верх водоёма засыпать грунтом толщиной 50 см, с откосом 0,67. По периметру водоема устроить отмостку из мелкозернистого асфальта толщиной h=30 мм щебенистому основанию и шириной 1,5 м. Пожарная рукава мотопомпы забрасывается во внутрь через люк-лаза размерами 1,2х1,0 м, крышка люка утеплен минватой толщ. 50 мм. Для спуска во внутрь, предусмотрена съёмная металлическая лестница.

Состав: СБ Язык документа

Софт: AutoCAD 2014

Сайт: www

Каталог / Инженерные системы / Пожарные и охранные системы / Противопожарный закрытый водоем на 100 м3

Просмотр файлов
ВОДОЁМ НА 100 М3 ЗАКРЫТЫЙ (ЖАРАСБАЕВ АСАН).dwg
