ПС и АСОУЭ в 3-хэтажном хостеле

Проектная документация на монтаж систем пожарной сигнализации и системы оповещения и управления эвакуацией в помещениях 2-х этажной гостиницы (хостел)

Настоящая проектная документация (ПД) на комплекс мер противопожарных мероприятий (ПБ) разработана для объекта капитального строительства, функциональным назначением которого является оказание гостиничных услуг и общественного питания (далее объект). В настоящей ПД включены меры ПБ по созданию и запуску в эксплуатацию систем автоматической пожарной сигнализации (АПС) и автоматической системы оповещения и управления эвакуацией (АСОУЭ). Иные меры данной ПД не рассматрииваются. Основанием для разработкиявляются следующие документы:
- выкопировки планов помещений 1, 2 и 3 этажей из раздела архитектурно-строительных решений проекта на капитальное строительство здания;
- техническое задание.

2. Характеристика объекта
Объектом для проектирования систем АПС и АСОУЭ является отдельно стоящее 3-хэтажное здание, без чердачных и подвальных помещений. Часть 1-го этажа (50%) не является частью рекреационного комплекса. В настоящей ПД совмещение систем противопожарной защиты между частями здания 1-го этажа, находящихся в ведении различных хозяйствующих субъектов не рассмотрено (на основании тех. задания). Здание выполнено из несущих железобетонных и стальных конструкций. Отделочными материалами являются металический сайдинг, листы ГКЛ и ГКЛВ и т. п. Окна выполнены из конструкций из стеклопакетов с фрамугами. Перекрытия не отделаны, все инженерные конструкции скрыты в пространстве за фальш-потолком, полы бетонные с покрытием из ламината. В конструктивах здания не применяются особо опасные горючие и взрывоопасные вещества. Предполагаемая модель возгорания представляет из себя очаги закрытого пламени с обильным выделением дыма. На объекте отсутствуют пост круглосуточной охраны и противопожарный пост.

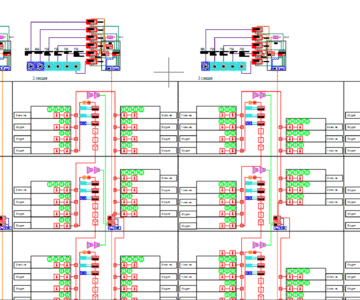

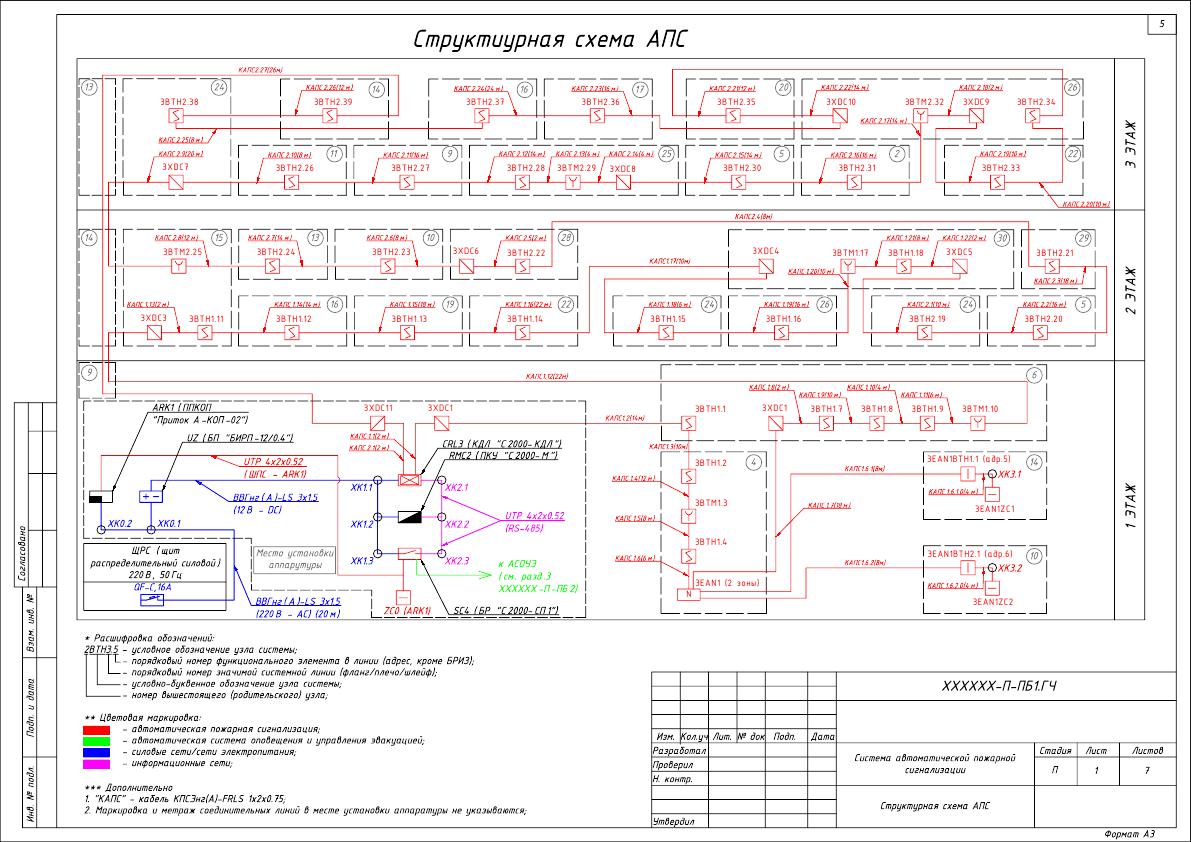

Состав: Проект 20+ литов: ПЗ, структурная схема, планы размещения оборудования, схемы подключения, спецификация Язык документа

Софт: AutoCAD 13 SP2

Просмотр файлов
150504_⥫_(-).dwg
