Разделы слаботочных сетей выполнены на основании задания на проектирование, задания архитектурно-строительной и санитарно-технического разделов проекта и разработан в соответствии с требованиями нормативов, действующих на территории Республики Казахстан:
Правила устройства электроустановок Республики Казахстан (ПУЭ РК 2015);
СН РК 3.02-11-2011, СП РК 3.02-111-2012 - Общеобразовательные учреждения;
СНиП РК 3.02-10-2010 "Устройства систем связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования";
СН РК 4.04-07-2019, СП РК 4.04-107-2013 "Электротехнические устройства".
Охранная сигнализиция (6 листов)
Для ограничения доступа посторонних лиц в охраняемое здание, применены адресные охранные извещатели, которые подключаются к адресной линии связи ППКПУ «Рубеж-2ОП».
Для обнаружения проникновения в охраняемое пространство здания и формирования извещения о тревоге на ППКПУ «Рубеж-2ОП» применены извещатели адресные охранные объемные оптико-электронные пассивные «ИО40920-2», поверхостный звуковой "ИО 32920-2" и магнитоуправляемый "ИО 10220-2".
В помещении охраны (диспетчерской) предусмотрена тревожная кнопка с функцией отправки смс либо записанного голосового сообщения, для отправки СМС смс в двд, участковому и директору.

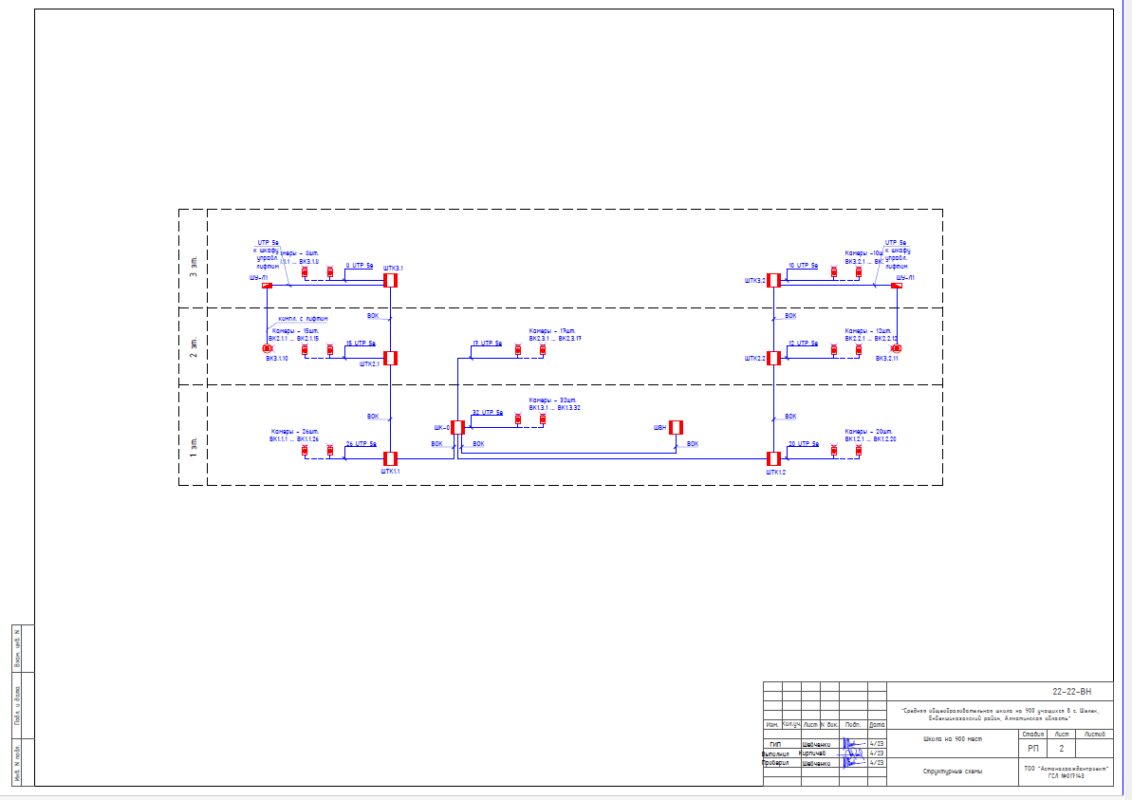

Система видеонаблюдения (6 листов)
предназначена для визуального контроля помещений. Дополнительно к функции визуального контроля, система видеонаблюдения позволяет обеспечивать обнаружение несанкционированного проникновения в защищаемые видеокамерами зоны наблюдения и передачи сообщений в помещении охраны на 1-м этаже. Реализована на базе оборудования Hikvision.
Система видеонаблюдения состоит из:
- видеокамер;
- коммутаторов;
- IP-видеорегистраторов.
IP-видеорегистраторы и коммутаторы установлены в телекоммуникационном шкафу видеонаблюдения (ШВН). ШВН расположен в помещении охраны на первом этаже. Для вывода информации с IP-видеорегистратора предусмотрена установка мониторов 42,5" из расчета 1 монитор на 16 видеокамер. Для хранении информации с видеокамер предусмотрена установка жестких дисков в IP-видеорегистратор.
IP-видеокамеры устанавливаются в коридорах, холлах, лифтах, серверной и по периметру здания. Камеры внутреннего наблюдения выбраны купольного, на улице уличного типа, с 4-х мегапиксельной матрицей и ИК подсветкой. ИК подсветка обеспечивает качественное изображение при отсутствии освещения. Уличные камеры устанавливаются на высоте 2,5м, купольные на потолке.
Для подключения видеокамер в лифтах предусмотрена установка точек доступа WiFi. Одна точка доступа устанавливается в шахту лифта и подключается к коммутатору, вторая в кабину лифта и подключается к видеокамере.
Для передачи видеосигнала и питания IP-видеокамеры подключаются к коммутаторам, кабелем марки UTP 4x2x0,51 категории 5e. Питание видеокамер осуществятся по информационному кабелю от коммутаторов по технологии PoE (IEEE 802.3af).

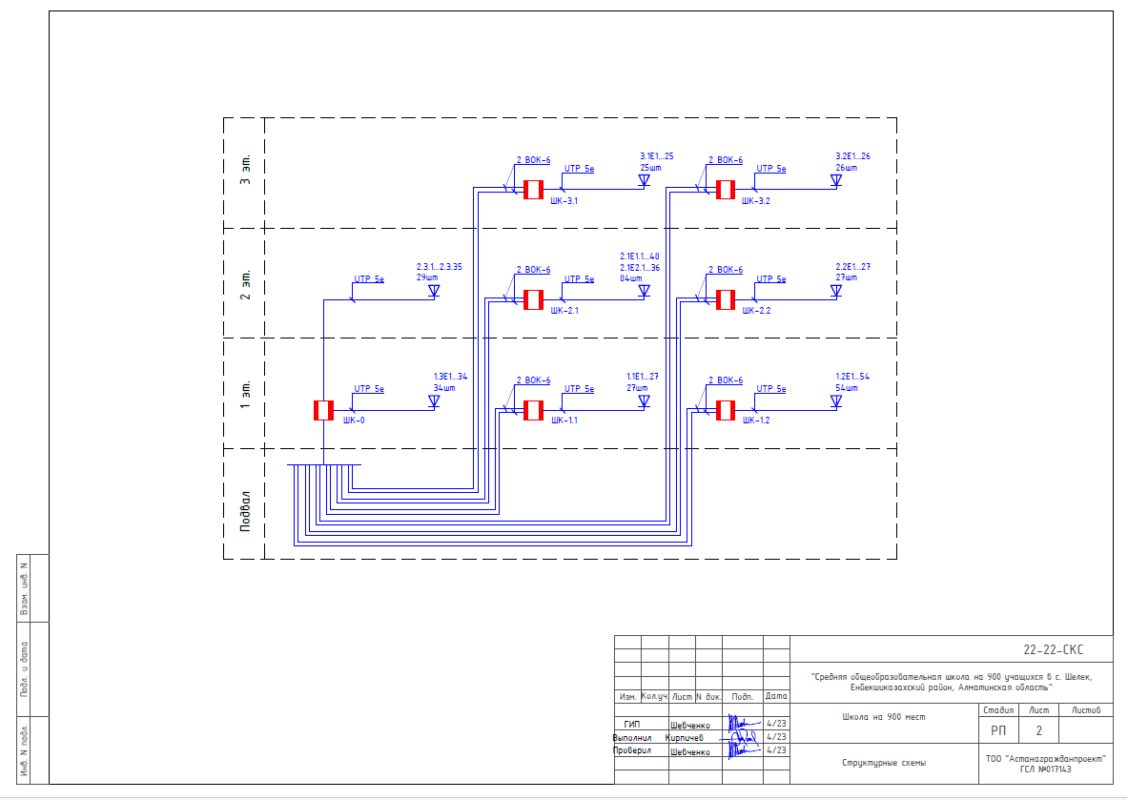

Структурированная кабельная система (11 листов)
Проектом предусмотрено обеспечение объекта информационно-технической системой - информационной сетью. Информационная сеть включают в себя систему телекоммуникационных кабелей (сеть СКС), которая объединяет информационную сеть, соединительных шнуров, коммутационного пассивного и активного оборудования.
Информационная сеть данного объекта, соответствует требованиям стандарта TIA/EIA-568 и предусматривает в своем составе горизонтальную подсистему.
Информационная система модульная и имеет возможность расширения путем добавления необходимых блоков в случае возникновения дополнительных, функциональных требований.
Горизонтальная подсистема информационной сети выполнена кабелем типа неэкранированная витая пара UTP категории 5е по топологии «Звезда», центром которой является телекоммуникационный шкаф, имеющий лучевые соединения с точками WI-FI с учетом максимальной длины горизонтального кабеля.
Центром коммутации служит телекоммуникационный шкаф, в котором установлено коммутационное пассивное и активное сетевое оборудование, и главный сервер. Он расположен в помещении серверной на 1-м этаже.
Для подключения к беспроводным сетям предусмотрены двухдиапазонные точки доступа. Точки доступа подключены к сети СКС. Питание осуществляется по POE от коммутаторов.
Электромонтажные работы выполнить в соответствии с ПУЭ РК и другими действующими нормами и правилами на территории РК.
Телефонизация
Телефонизация объекта предусмотрена от городской телефонной сети согласно техническим условиям с точкой подключения сети абонентского доступа в проектируемом телекоммуникационном шкафу. В телекоммуникационном шкафу, расположенном в серверной, предусмотрена установка IP - АТС.
Розетки установлены в служебных помещениях и помещениях администрации на высоте 0,3 м от пола и на расстоянии не далее 1 м от силовых розеток. В помещении установлена розетка RJ-45 для подключения телефона.

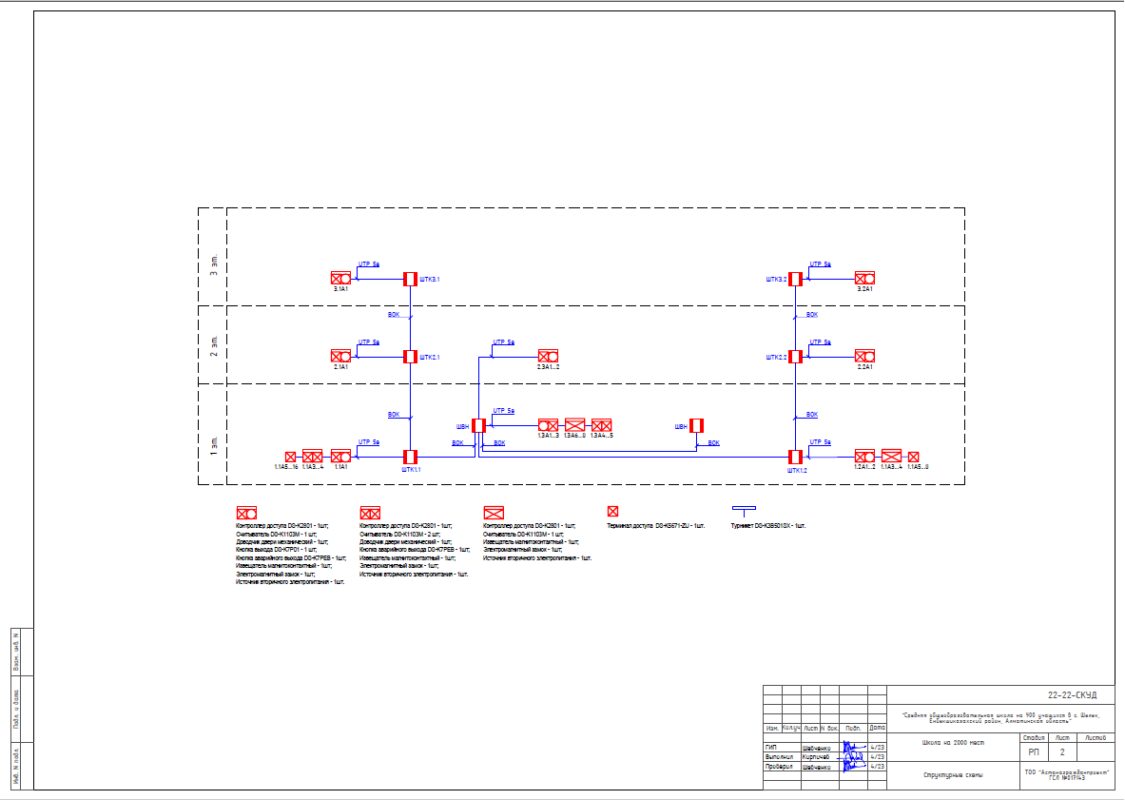

Система контроля и управления доступом (9 листов)
СКУД выполнена на базе оборудования производства Hikvision. Системой контроля доступа оборудуются пом. серверной и связи.
Для организации точек доступа на объекте применены модули контроля доступа DS-K2801, которые подключаются по сети Ethernet.
Для входа, требуется поднести карту доступа к считывателю, подключенного к модулю контроля доступа DS-K2801. Для предоставления доступа в обратном направлении нажимается кнопка «ВЫХОД» подключаемая к МКД. Управление запорными устройствами осуществляется с помощью встроенного реле в DS-K2801. Контроль прохода и взлома осуществляется посредством срабатывания датчика двери, подключаемого к DS-K2801.
Телевидение
Предусмотрена возможность подключения IP-телевидения. Оборудование поставляется провайдером устанавливается в кроссовых и серверной. Оборудование телевидения подключается к точкам доступа WiFi заложенным в СКС.
Кабельная разводка
Абонентская сеть выполнена кабелем UТР категории 5e, магистральная ВОК-6. Кабели систем прокладываются в организованной лотковой системе и в ПВХ трубах по потолку, в бороздах стен и подготовке пола, по стоякам кабель проложен на лестничных лотках.

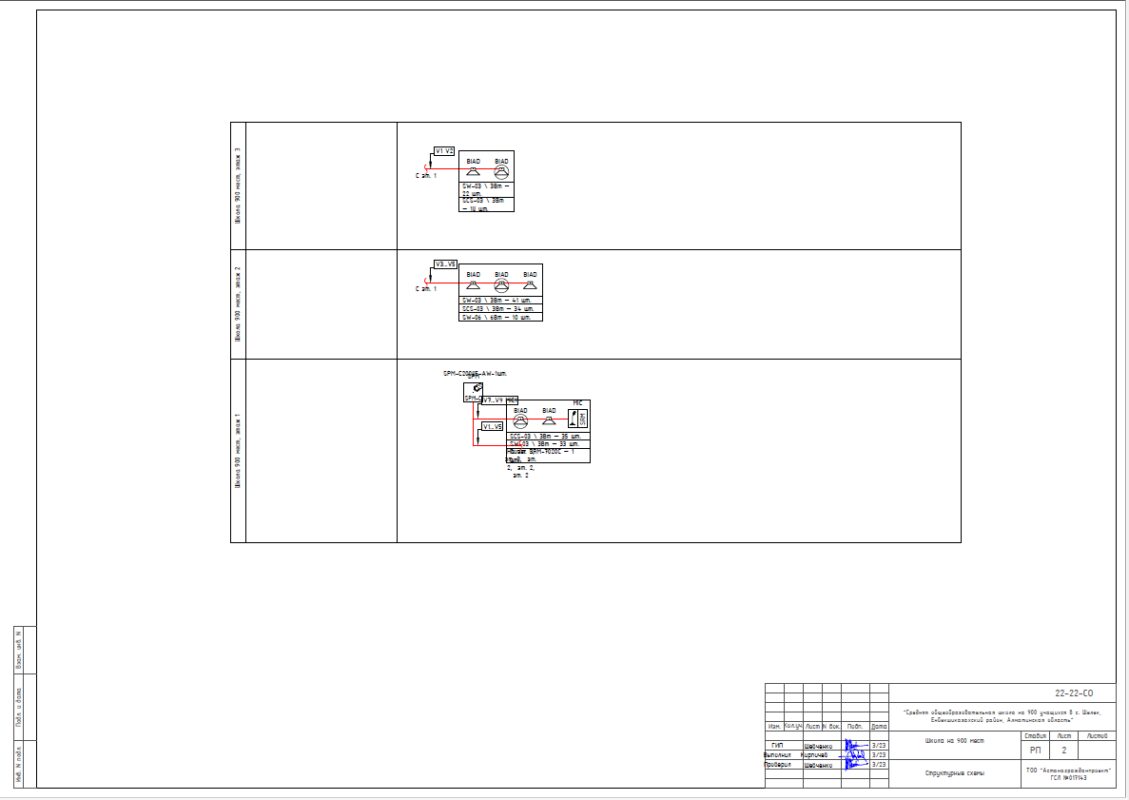

Система оповещения при пожаре (6 листов)
Согласно СН РК 2.02-11-2002, на объекте необходимо предусмотреть систему оповещения и управления эвакуацией 4 типа (далее СОУЭ).
В состав системы оповещения входит следующее оборудование:
- прибор управления оповещением пожарный «SPM-С20025-AW»;
- настенные громкоговорители «SW-03»;
- потолочные громкоговорители «SСS-103»;
СОУЭ обеспечивает:
- выдачу аварийного сигнала в автоматическом режиме при пожаре;
- возможность ручного запуска системы речевого оповещения;
- контроль целостности линий связи и контроля технических средств оповещения;
- выдача речевых сообщений через микрофон;
трансляция радио и музыки звуковых через встроенные мультипроигрыватель.
