Шкаф охранной сигнализации (ШОС)

Шкаф охранной сигнализации (ШОС) предназначен для приема и обработки сигналов охранной сигнализации, контроля состояния входной двери и двустворчатых ворот контейнера, управления электромагнитным замком входной двери и передачи состояния системы в АСУ ТП.

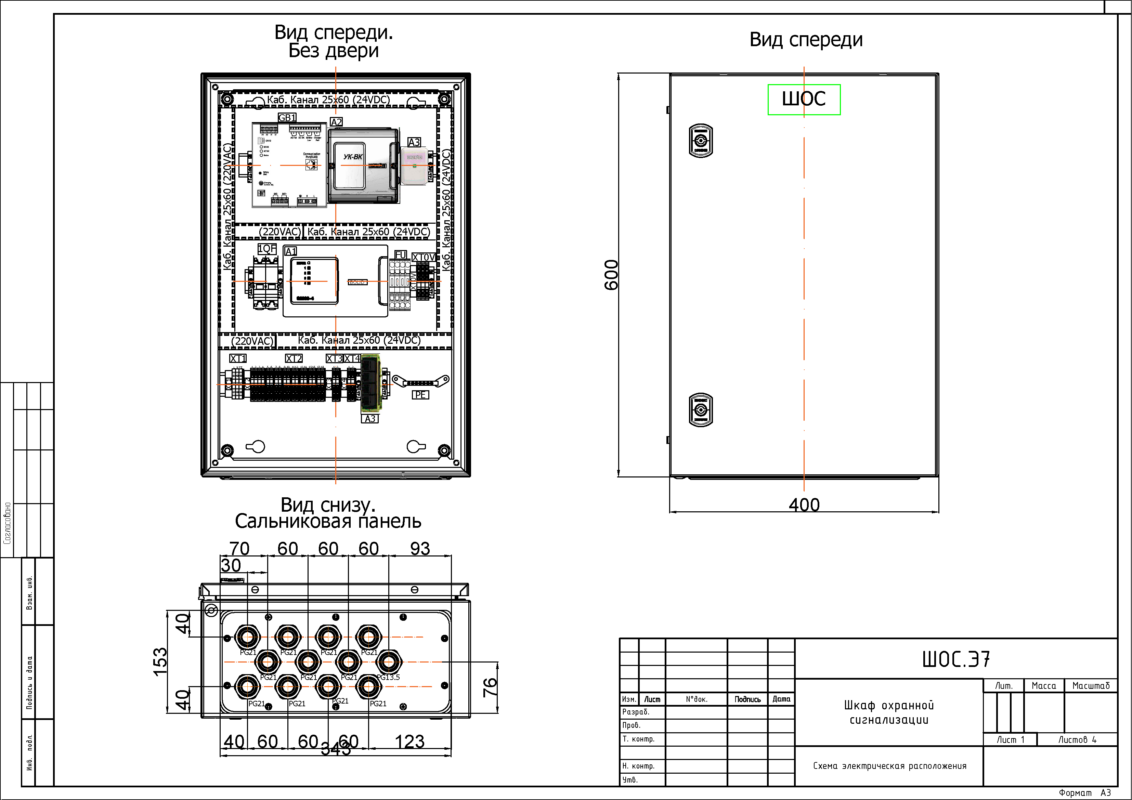

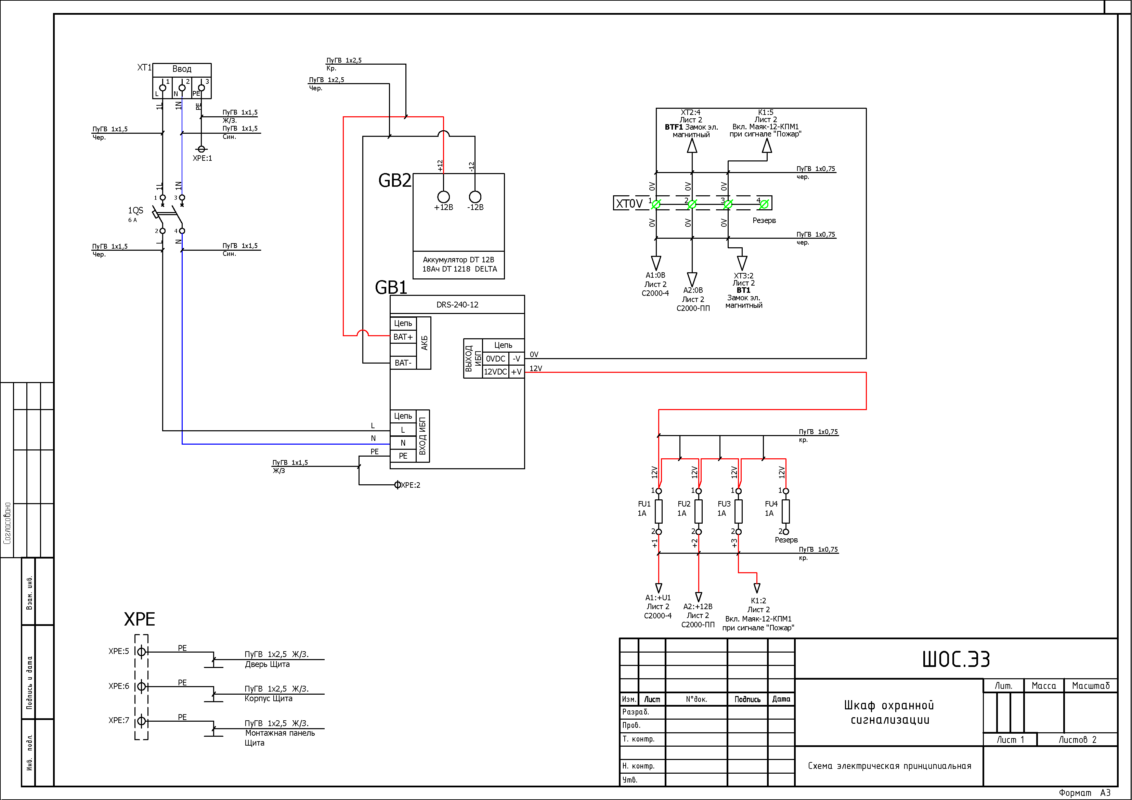

Электропитание ШОС осуществляется от сети 220 В AC. Для резервного питания цепей охранной сигнализации установлен источник питания с функцией ИБП DRS-240-12 и аккумуляторная батарея DT 1218, 12 В, 18 А·ч. В соответствии с проектом расчетное время автономной работы системы в дежурном режиме - не менее 6 часов.

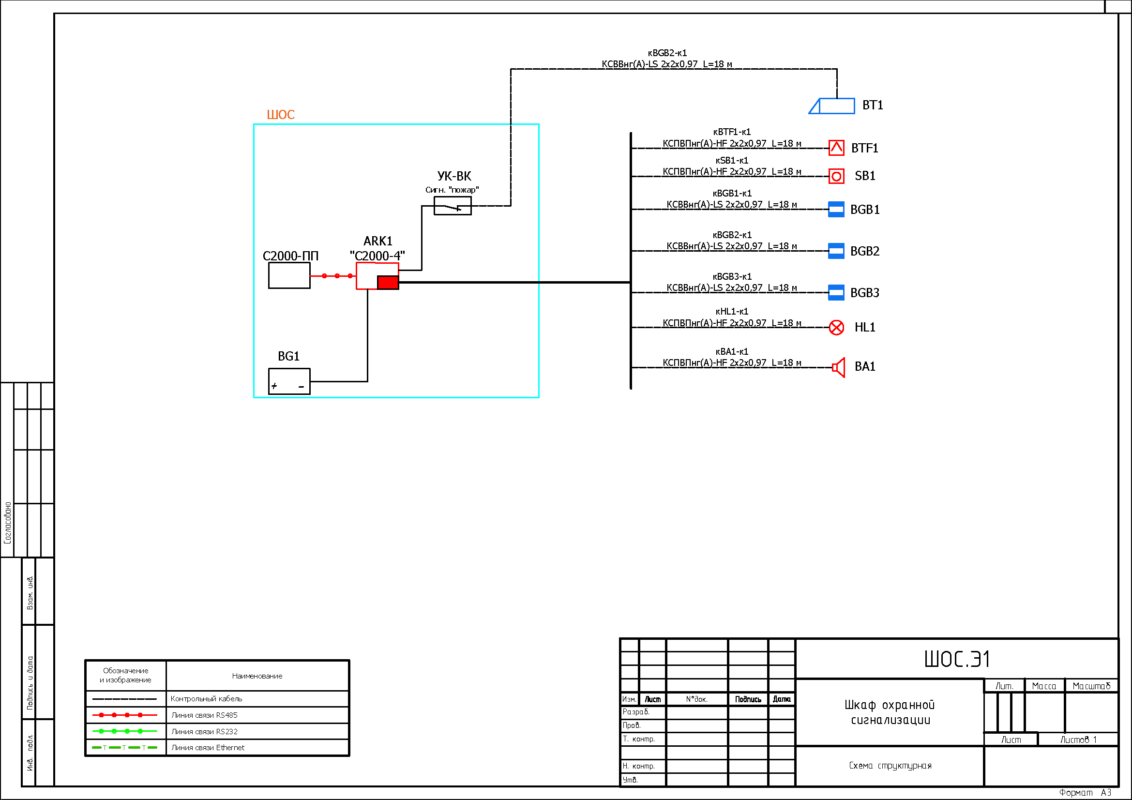

Шкаф обеспечивает:
• контроль двух рабочих шлейфов охранной сигнализации: ШС1 - входная дверь (BGB1), ШС2 - двустворчатые ворота (BGB2, BGB3); ШС3 и ШС4 предусмотрены как резерв;
• прием сигналов от нормально-замкнутых магнитоконтактных извещателей и формирование состояния «норма / нарушение / тревога»;
• управление электромагнитным замком BT1 по командам С2000-4, считывателя Touch Memory и кнопки «Выход» SB1;
• световую и светозвуковую сигнализацию посредством HL1 и BA1 в соответствии с алгоритмами С2000-4 и проектной схемой;
• бесперебойное питание цепей 12 В DC от GB1 и GB2;
• передачу состояний ШС1 и ШС2 в АСУ ТП по Modbus RTU (RS-485) через преобразователь С2000-ПП и разветвитель интерфейса A3 EX4RJ.

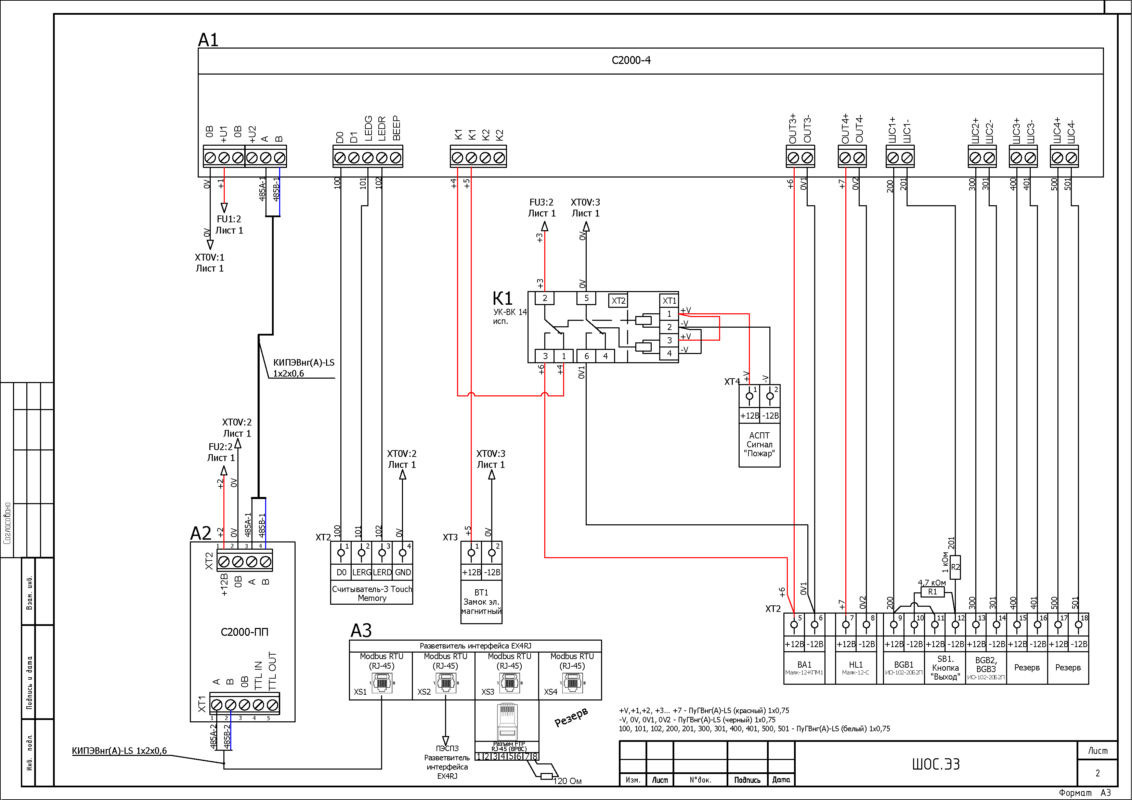

Блок С2000-4 (A1) выполняет следующие основные функции:
• контроль охранных шлейфов ШС1 и ШС2;
• управление электромагнитным замком и оповещателями через встроенные выходы;
• работу со считывателем электронных ключей Touch Memory (iButton) BTF1 и идентификаторами пользователей;
• обмен по интерфейсу RS-485 «Орион» с преобразователем С2000-ПП.

Считыватель BTF1 Touch Memory используется для постановки/снятия охранных шлейфов и для управления доступом. Постановка и снятие с охраны выполняются идентификатором, которому в С2000-4 назначены соответствующие права. При успешной команде состояние ШС1 и ШС2 изменяется в соответствии с настройками прибора и передается в АСУ ТП. После снятия объекта с охраны идентификатор с правами доступа может использоваться для кратковременного разблокирования электромагнитного замка. Время управления релейным выходом задается в конфигурации С2000-4.

Кнопка «Выход» SB1, установленная внутри контейнера, предназначена для разблокирования входной двери изнутри. При нажатии кнопки С2000-4 формирует команду управления электромагнитным замком BT1 на время, заданное в конфигурации прибора.

Магнитоконтактные извещатели BGB1, BGB2 и BGB3 контролируют положение входной двери и ворот. BGB1 подключен к ШС1. Извещатели BGB2 и BGB3 образуют цепь контроля двустворчатых ворот и подключены к ШС2. При взятом на охрану шлейфе его нарушение приводит к формированию состояния «Тревога проникновения» и отработке выходов оповещения согласно конфигурации С2000-4. При снятом с охраны шлейфе физическое состояние входа продолжает контролироваться и может передаваться в АСУ ТП, однако охранная тревога по факту открытия двери или ворот не формируется.

Преобразователь С2000-ПП (A2) преобразует данные интерфейса RS-485 «Орион» от С2000-4 в Modbus RTU для обмена с АСУ ТП. На стороне Modbus С2000-ПП работает как ведомое устройство (Modbus Slave). Параметры адреса, скорости, четности и стоп-битов задаются в UProg и должны совпадать с параметрами ведущего устройства АСУ ТП.

В ШОС предусмотрен прием внешнего сигнала «Пожар» от системы АСПТ. Электрическая схема предусматривает взаимодействие этого сигнала с цепями управления замком и оповещением. Фактическая отработка сигнала «Пожар» должна быть проверена при пусконаладке совместно с системой АСПТ.
