Шкаф пожарный ШПК сквозная труба

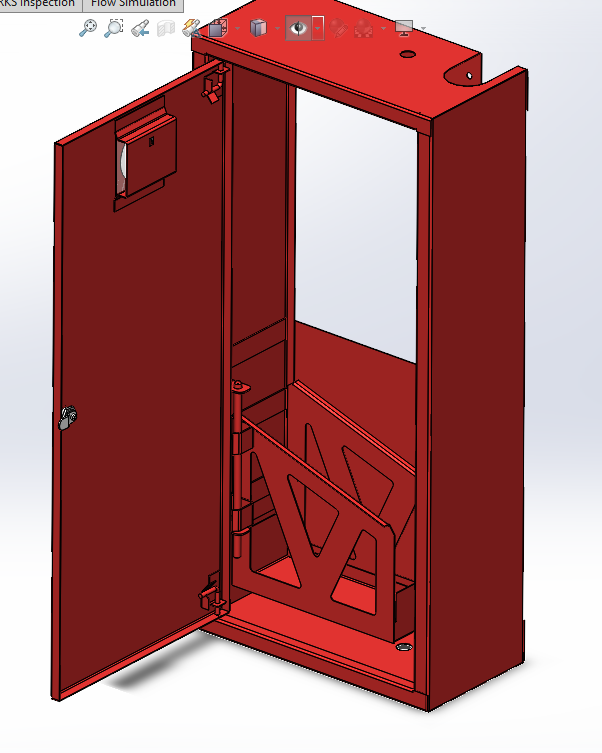

Шкаф пожарный ШПК (ШхВхГ) 400х850х198, для установки поверх сквозной трубы, материал полностью готовый к изготовлению, присутствуют чертежи и развертки.

Состав: 3D сборка, чертежи, развертки

Софт: SolidWorks 2018

Файлы:

Чертежи+развертки/

Чертежи+развертки/8.158.175 Пластина.pdf

Чертежи+развертки/3.007.005.СБ Шкаф пожарный ШПК навесной закрытый.pdf

Чертежи+развертки/5.040.003 Кассета для пожарного рукава.pdf

Чертежи+развертки/8.158.174 Дно кассеты.pdf

Чертежи+развертки/8.158.174 Дно кассеты.DXF

Чертежи+развертки/8.050.110 Кронштейн кассеты.pdf

Чертежи+развертки/5.060.003.СБ Дверь.pdf

Чертежи+развертки/5.060.003 Дверь.pdf

Чертежи+развертки/8.004.055 Прут.pdf

Чертежи+развертки/8.054.022 Стенка.pdf

Чертежи+развертки/8.054.025 Стенка.DXF

Чертежи+развертки/8.052.186 Панель.DXF

Чертежи+развертки/8.158.172 Пластина.pdf

Чертежи+развертки/8.054.024 Стенка.pdf

Чертежи+развертки/8.054.023 Стенка.pdf

Чертежи+развертки/8.158.173 Боковая стенка.pdf

Чертежи+развертки/8.158.175 Пластина.DXF

Чертежи+развертки/5.057.008 Оболочка.pdf

Чертежи+развертки/8.158.171 Пластина.DXF

Чертежи+развертки/8.055.051 Уголок.DXF

Чертежи+развертки/Спецификация заказа №1 договор 19-903.xlsx

Чертежи+развертки/8.158.172 Пластина.DXF

Чертежи+развертки/8.158.172-01 Пластина.DXF

Чертежи+развертки/8.158.176 Пластина.DXF

Чертежи+развертки/8.158.173 Боковая стенка.DXF

Чертежи+развертки/8.004.056 Штырь.pdf

Чертежи+развертки/5.040.003.СБ Кассета для пожарного рукава.pdf

Чертежи+развертки/8.158.171 Пластина.pdf

Чертежи+развертки/8.055.051-01 Уголок.DXF

Чертежи+развертки/8.054.023 Стенка.DXF

Чертежи+развертки/8.158.173-01 Боковая стенка.DXF

Чертежи+развертки/8.054.024 Стенка.DXF

Чертежи+развертки/5.057.008.СБ Оболочка.pdf

Чертежи+развертки/3.007.005 Шкаф пожарный ШПК навесной закрытый.pdf

Чертежи+развертки/8.052.186 Панель.pdf

Чертежи+развертки/8.054.025 Стенка.pdf

Чертежи+развертки/8.055.051 Уголок.pdf

Чертежи+развертки/8.054.022 Стенка.DXF

Чертежи+развертки/8.050.110 Кронштейн кассеты.DXF

Чертежи+развертки/8.158.176 Пластина.pdf


3д модель/

3д модель/YZK10-18-18-34 Замок 18-18_34.STEP

3д модель/Solid/

3д модель/Solid/8.050.110 Кронштейн кассеты.SLDPRT

3д модель/Solid/8.004.055 Прут.SLDDRW

3д модель/Solid/8.055.051 Уголок.SLDPRT

3д модель/Solid/8.054.023 Стенка.SLDDRW

3д модель/Solid/Архив/

3д модель/Solid/Архив/замок.SLDPRT

3д модель/Solid/Архив/Швеллер.SLDPRT

3д модель/Solid/Архив/Кронштейн стекла боковой 01.SLDPRT

3д модель/Solid/Архив/Бобышка.SLDPRT

3д модель/Solid/Архив/Стенка задняя.SLDPRT

3д модель/Solid/Архив/Шпилька.SLDPRT

3д модель/Solid/Архив/Кронштейн стекла нижний.SLDPRT

3д модель/Solid/Архив/Дно.SLDPRT

3д модель/Solid/Архив/Thumbs.db

3д модель/Solid/Архив/Кронштейн стекла боковой.SLDPRT

3д модель/Solid/Архив/Стекло 250х350.SLDPRT

3д модель/Solid/Архив/X.BAT

3д модель/Solid/8.158.172-01 Пластина.SLDPRT

3д модель/Solid/8.158.175 Пластина.SLDPRT

3д модель/Solid/8.054.022 Стенка.SLDPRT

3д модель/Solid/8.054.022 Стенка.SLDDRW

3д модель/Solid/8.004.056 Штырь.SLDDRW

3д модель/Solid/8.050.110 Кронштейн кассеты.SLDDRW

3д модель/Solid/5.040.003 Кассета для пожарного рукава.SLDASM

3д модель/Solid/8.158.173 Боковая стенка.SLDDRW

3д модель/Solid/Сборка кухни.SLDASM

3д модель/Solid/8.055.051 Уголок.SLDDRW

3д модель/Solid/8.054.025 Стенка.SLDDRW

3д модель/Solid/5.060.003 Дверь.SLDDRW

3д модель/Solid/5.040.003 Кассета для пожарного рукава.SLDDRW

3д модель/Solid/Пожарный рукав.SLDPRT

3д модель/Solid/8.054.023 Стенка.SLDPRT

3д модель/Solid/Ключ.SLDPRT

3д модель/Solid/5.057.008 Оболочка.SLDDRW

3д модель/Solid/Стена кухни.SLDPRT

3д модель/Solid/8.158.172 Пластина.SLDDRW

3д модель/Solid/5.057.008 Оболочка.SLDASM

3д модель/Solid/Thumbs.db

3д модель/Solid/8.054.024 Стенка.SLDDRW

3д модель/Solid/8.158.173 Боковая стенка.SLDPRT

3д модель/Solid/Оргстекло 95х88х2.SLDPRT

3д модель/Solid/8.054.024 Стенка.SLDPRT

3д модель/Solid/3.007.005 Шкаф пожарный ШПК навесной закрытый.SLDDRW

3д модель/Solid/8.158.172 Пластина.SLDPRT

3д модель/Solid/8.158.176 Пластина.SLDDRW

3д модель/Solid/8.004.056 Штырь.SLDPRT

3д модель/Solid/3.007.005 Шкаф пожарный ШПК навесной закрытый.SLDASM

3д модель/Solid/8.158.174 Дно кассеты.SLDDRW

3д модель/Solid/8.158.173-01 Боковая стенка.SLDPRT

3д модель/Solid/Замок с металлическим ключом 18-18-34, IEK.SLDPRT

3д модель/Solid/8.055.051-01 Уголок.SLDPRT

3д модель/Solid/8.158.171 Пластина.SLDDRW

3д модель/Solid/труба пластик.SLDPRT

3д модель/Solid/8.052.186 Панель.SLDDRW

3д модель/Solid/8.054.025 Стенка.SLDPRT

3д модель/Solid/8.158.174 Дно кассеты.SLDPRT

3д модель/Solid/8.158.175 Пластина.SLDDRW

3д модель/Solid/8.158.176 Пластина.SLDPRT

3д модель/Solid/8.158.171 Пластина.SLDPRT

3д модель/Solid/8.052.186 Панель.SLDPRT

3д модель/Solid/5.060.003 Дверь.SLDASM

3д модель/Solid/ф 6,4 шайба плоская, полиамид DIN125 32579.SLDPRT

3д модель/Solid/8.004.055 Прут.SLDPRT

3д модель/Кассета.m3d


Спецификация покупных изделий.xlsx
