Система пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре на объекте водоочистных сооружений

Система пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре.
1.Данным проектом предусматривается оборудование Объекта - Тумутукская ВОС. Литера А.
Здание водонасосной - системой пожарной сигнализации, оповещения и управления эвакуацией
людей при пожаре.
2.Система пожарной сигнализации ( далее СПС ) - совокупность технических средств для
обнаружения пожара на охраняемом Объекте, сбора , обработки , передачи и представления в
заданном виде извещений о пожаре , специальной информации и выдачи команд на включение
автоматических установок пожаротушения и технических устройств .
Проектируемая система ПС предназначена для :
- обнаружения первичных факторов пожара в контролируемых помещениях ;
- обработки и представления в заданном виде извещения о пожаре персоналу , ведущему
круглосуточное дежурство ;
- отображение информации о работоспособности и неисправностях установки ;
- формирование командл на включение системы оповещения о пожаре .
Построение СПС производится на базе приемно -контрольного прибора «Сигнал -20 П SMD»
производства ЗАО НВП «Болид »
3.Выбор данного базового оборудования системы обусловлен структурой Объекта :
· пульт контроля и управления «С 2000»;
· прибор приемно -контрольный «Сигнал 20-П SMD»;
· извещатели пожарные :
- дымовой «ИП -212-45»;
- ручной « ИПР 513-10».
Шлейфы проложены кабелем КПСЭнг -FRLS 1 х 2х 0,75 скрыто за подвесным потолком , либо на
клипсах по бетонному потолку в трубе гофрированной ПВХ с зондом 20 мм, по стенам в
кабель-каналах.
4. В архив включены локально-сметные расчеты на СМР и ПНР системы.

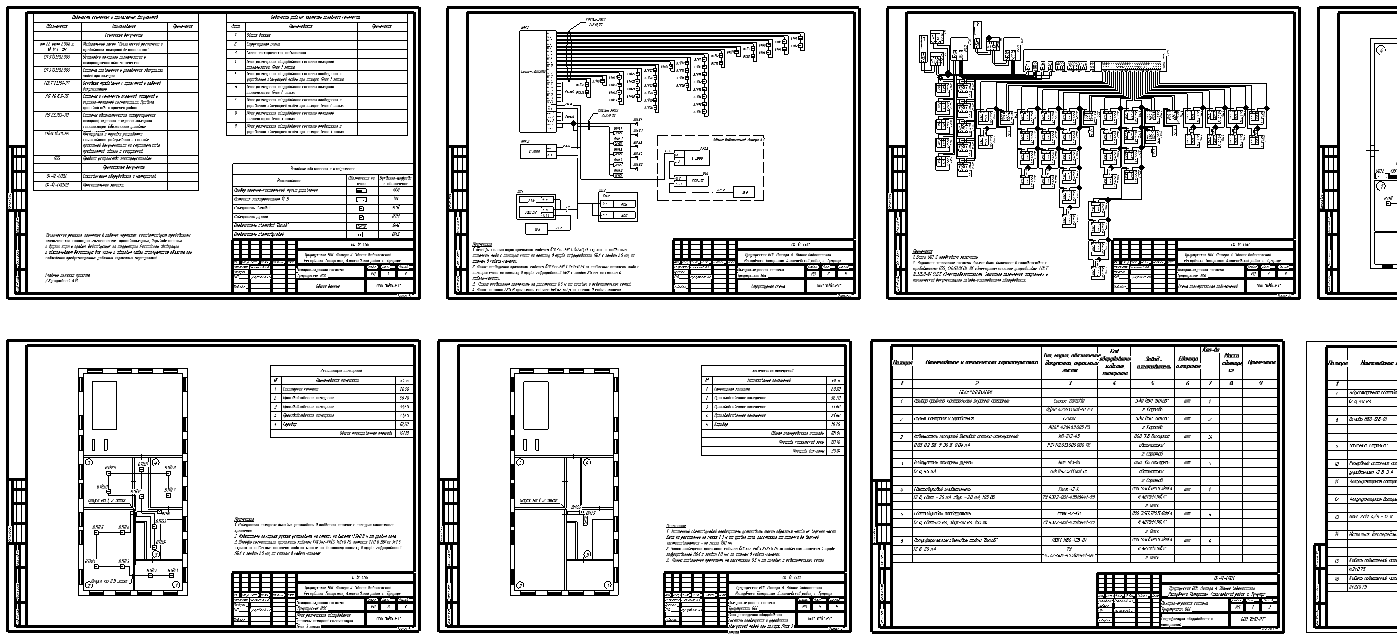

Состав: Технологическая схема системы оповещения, сигнализации при пожаре на объекте. Язык документа

Софт: AutoCAD 11

Каталог / Инженерные системы / Пожарные и охранные системы / Система пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре на объекте водоочистных сооружений

Просмотр файлов
ОПС Тумутукская ВОС.dwg
Тумутукские ВОС_Татавтоматизация_СМР.xls
Тумутукские ВОС_Татавтоматизация_ПНР.xls
Ведомость ПНР Тумутук.xls
Расчет энергопотребления ОПС.pdf
