Проект системы оповещения и управления эвакуацией пятиэтажного здания

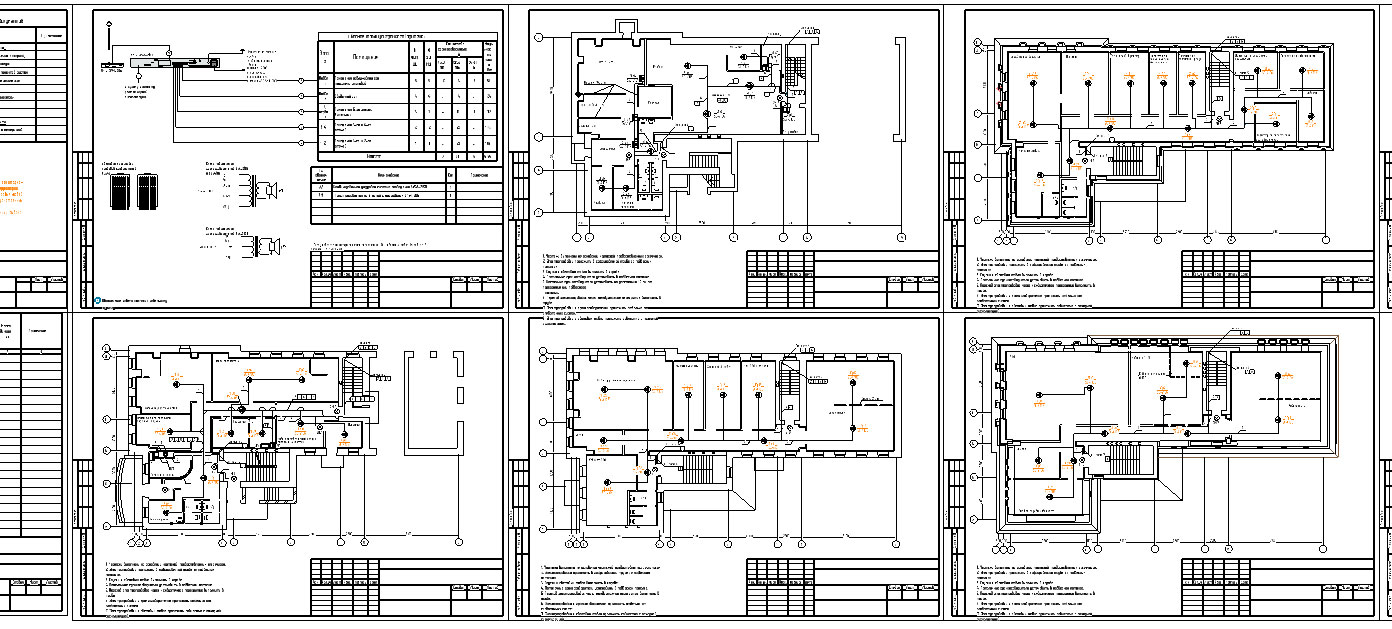

Документация предусматривает устройство системы оповещения и управления эвакуацией людей при пожаре с возможностью трансляции музыкальных программ. Предусмотрено разделение объекта на 5 зон. Выполнена принципиальная схема поделючения, схемы расположения оборудования и прокладки кабелей.

2. КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА
2.1. Вид строительства - новое.
2.2. Объект представляет собой пятиэтажное монолитное здание с подвалом и крышной котельной.
2.3. Защищаемые помещения имеют следующие характеристики:
- отапливаемые;
- помещения офиса не категорируются;
- скорость потока воздуха не более 1 м/сек.

3. ОСНОВНЫЕ ПРОЕКТНЫЕ РЕШЕНИЯ
3.1. Настоящей документацией предусмотрено устройство системы оповещения и управления эвакуацией людей при пожаре с возможностью трансляции музыкальных программ (далее СОУЭ) на базе программно-аппаратного комплекса «ЭМСОК» (система оповещения 3-го типа, согласно СП 3.13130.2009).
3.2. Система оповещения и управления эвакуацией - комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара и путях эвакуации, а так же для трансляции музыкальных программ в ресторан. Система подразумевает разделение здания на зоны пожарного оповещения.
3.3. Проектом предусмотрено разделение объекта на зоны оповещения
3.4. Данная система предназначена для оповещения и управления эвакуацией людей при пожаре вследствие обнаружения очагов возгорания автоматичесой пожарной сигнализацией (см. раздел АПС).
Система СОУЭ обеспечивает:
- передачу сигнала оповещения или речевого сообщения (при необходимости записанные сообщения транслируются на русском и на английском языках направленных на предотвращение паники и других явлений, усложняющих эвакуацию;
- усиление мощности сигналов оповещения;
- подача звуковых сигналов во все помещения здания с постоянным или временным пребыванием людей;
- трансляцию текстов о необходимости эвакуации, путях эвакуации, направлении движения и других действиях, направленных на обеспечение безопасности людей;
- распределение сигналов оповещения по отдельным зонам;
- коммутацию сигналов оповещения на выбранное направление с пожарного поста;
- ретрансляцию программ эфирного радиовещания и трансляцию музыкальных программ (фоновой музыки) в помещение обеденного зала ресторана;
- контроль кабельных линий оповещения на обрыв, короткое замыкание, выход из строя громкоговорителей.
3.5. Система СОУЭ работает в автоматическом режиме. В системе предусмотрена возможность управления в ручном режиме с пульта управления «CPW-206»., расположенного в помещении охраны первого этажа.
3.6. Система имеет предварительно-записанные сообщения как женским так, мужским голосом, с возможностью записи дополнительных сообщений:
- Внимание! Пожарная тревога. Всем покинуть помещение согласно плану эвакуации. Соблюдайте общественный порядок. Сохраняйте спокойствие. Выполняйте указания представителей администрации и охраны.
- Внимание! Проверка системы оповещения и управления эвакуацией. Просим соблюдать спокойствие.
- Внимание! Учебная пожарная тревога. Всем покинуть помещение согласно плану эвакуации. Выполняйте указания представителей администрации и охраны.
3.7. Световые оповещатели «Выход/Exit» и указатели направления движения включены постоянно.
Голосовые сообщения возможно передавать по зонам оповещения.
3.8. Центральное оборудование системы установить в помещении АТС, а пульт в помещении с круглосуточным пребыванием дежурного персонала (помещение охраны) на 1-м этаже. Так же в помещении АТС установить источник бесперебойного питания APС SMT1000I для обеспечения бесперебойного питания системы оповещения.
3.9. Количество звуковых оповещателей, их расстановка и мощность обеспечивают необходимую слышимость во всех местах возможного пребывания людей.
3.10. В качестве оборудования системы оповещения использованы:
- световые оповещатели "КРИСТАЛЛ-24-МС" (табло "Выход");
- станция оповещения настенная с усилителем мощности WSA-2150;
- потолочные врезные громкоговорители "SC-4106" используемые во всех помещениях здания, за исключением помещений с мокрыми процессами и помещений, где отсутствует подшивной потолок;
- настенные громкоговорители "SW-2106" используемые в помещениях где нет подвесного потолка, за исключением помещений с мокрыми процессами;
- настенные звуковые колонки "SW-3101" использумые в помещениях с повышенной влажностью.
3.11. Продолжительность автономной работы:
- световых оповещателей "Выход" - не менее 25 часов;
- громкоговорителей - не менее 1 часа.
3.12. Световые оповещатели установить на высоте не менее 2 м от уровня пола.
3.13. Настенные громкоговорители и колонки должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 0,15 м.
3.14. Автоматическое включение системы речевого оповещения происходит по команде от АПС, передаваемой с помощью нормально разомкнутого сухого контакта.
3.15. Станция оповещения WSA-2150 позволяет контролировать линии на обрыв, короткое замыкание,
замыкание на землю, изменение сопротивления линии. Контроль производится в автоматическом режиме.
3.16. Алгоритм работы системы в автоматическом режиме должен быть следующим. Сначала происходит оповещение в зоне возгорания, через 40 секунд происходит оповещение всех зон выше этажа возгорания и еще через 40 секунд все зоны ниже этажа возгорания.

4. АППАРАТНОЕ ОБЕСПЕЧЕНИЕ СОУЭ
4.1. Станция оповещения настенная с усилителем мощности WSA-2150. Cтанция оповещения настенная WSA-2150 со встроенным усилителем
500 Вт 100 В на 6 линий предназначена для построения системы оповещения и управления эвакуацией 3,4 и 5 типа, трансляции звуковых
программ местного вещания. Станция обладает всеми функциями необходимыми для построения системы оповещения 3 типа на 6 линий и
не требует дополнительных устройств, для создания системы 4 и 5 типа необходимо подключить коммутатор световых указателей, имеется возможность увеличения мощности и количества линий системы при подключении модулей расширения WEM.
4.2. Пульт управления на 6 линий с микрофоном CPW-206. Пульт управления системой оповещения на 6 линий с микрофоном на гибком
держателе, предназначен для работы в составе системы речевого оповещения о чрезвычайных ситуациях. С помощью пульта производится выбор зон и запуск сообщений, управление питанием, запись/воспроизведение пользовательских сообщений, оповещение через микрофон.
4.3. Громкоговоритель потолочный огнезащищенный SC-4106. Громкоговоритель потолочный предназначен как для работы в составе аппаратуры оповещения о пожаре и чрезвычайных ситуациях, так и для озвучивания помещений. Громкоговоритель используется для воспроизведения речи и музыки в магазинах, торговых центрах, школах, офисах, спортивных залах, гостиницах, ресторанах и других общественных местах.
4.4. Настенный громкоговоритель SW-2106. Громкоговоритель настенный предназначен как для работы в составе аппаратуры оповещения о пожаре и чрезвычайных ситуациях, так и для озвучивания помещений. Этот громкоговоритель используется для воспроизведения речи и музыки в магазинах, торговых центрах, школах, офисах, спортивных залах, гостиницах, ресторанах и других общественных местах.
