Фланцы Ду 250, 150, трубы, сгон, заглушка эллиптическая ду 250 все прорисовал сам. Кран din80 и фланец из Д16Т головка ГР-150 взял здесь на портале В:масштабе. Часть заглушки из Д16Т выполнил сам.

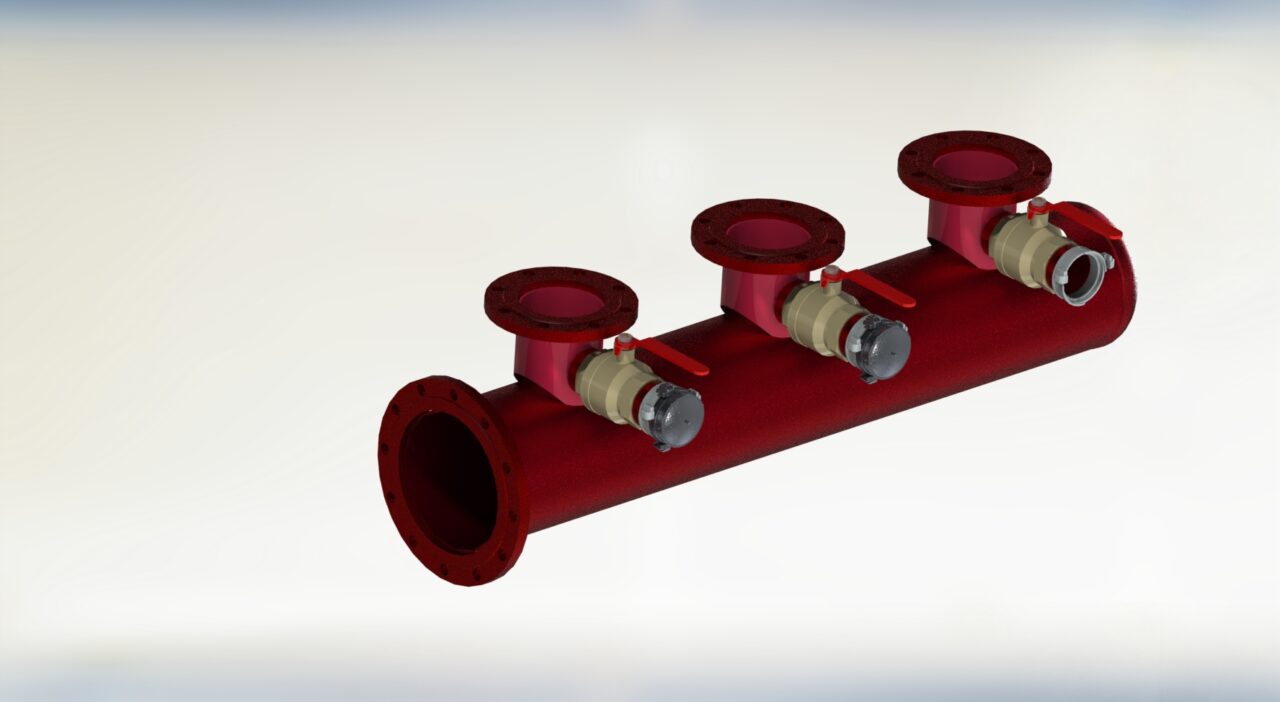

Тройник труба 273х159х88.9 (ду 250х150х80) для пожарных систем применяется для приема воды из гидранта который подключен к водоему. Далее первая подача на объект через дренчер, вторая на бак-дозатор пенообразователь, третья соединяется с УПТ узел подключения техники. Все это ставится в BOX (коробка утепленная), с дверьми, замками - для обслуживания, монтажа, тушения огня (пламени).
- Главная -
- Чертежи -
- Инженерные системы -
- Пожарные и охранные системы -
- Тройник труба 273х159х88.9 (ду 250х150х80) для противопожарных систем
Тройник труба 273х159х88.9 (ду 250х150х80) для противопожарных систем
0
0
13
0
0
20
Сообщить о проблеме
Автор
user-6065384
Дата
27.02.2026
Язык
Русский
Состав
3D Сборка
Софт
STEP / IGES 2016
Отзывов пока нет
Содержимое архива
-
Тройник 273х150 + переход с кранами DIN80 третий вариант.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
