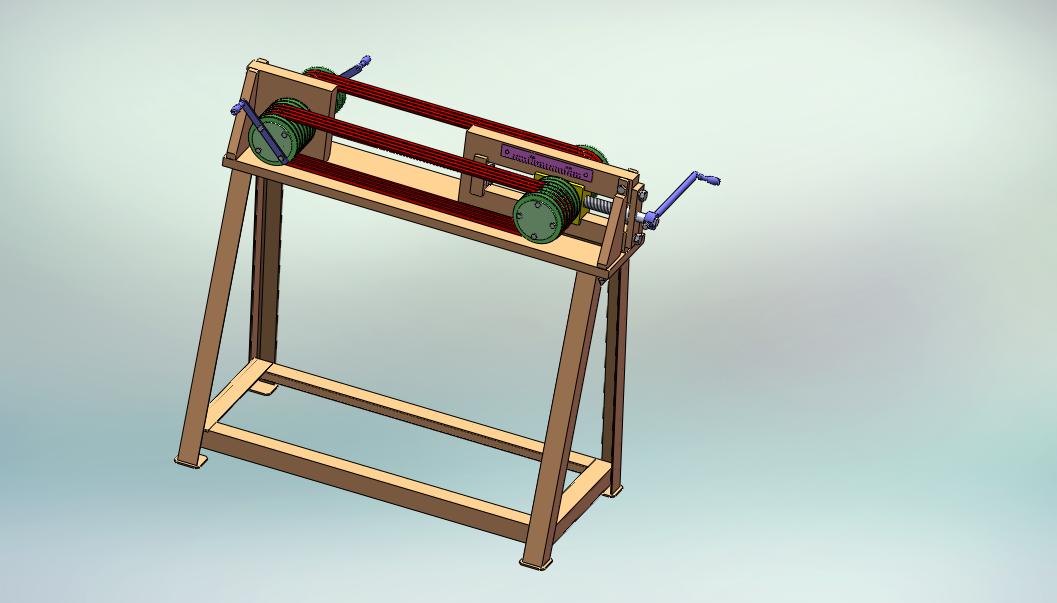

Приспособление для вытяжки клиновых ремней

Техническая характеристика
1. Тип испытуемых клиновых ремней Б-2000, Б-2240
2. Колличество испытуемых клиновых ремней, шт 6...12
3. Усилие, необходимое для растяжения киновых ремней, кг 100
4. Габаритные размеры:
Длина, мм 1340
Ширина, мм 590
Высота, мм 1230
5. Масса, кг 311

Состав: 3D Сборка, 3D Детали. Язык документа

Софт: SolidWorks 2009 SP5

Файлы:

Каталог / Инженерные системы / Приспособление для вытяжки клиновых ремней

Болт M16x60 ГОСТ 7798-70.sldprt
7.3.1.SLDPRT
7.18.SLDPRT
Подшипник 210 ГОСТ 8338-75.SLDPRT
Болт M6x12 ГОСТ 7798-70.sldprt
7.8.SLDPRT
Болт M8x20 ГОСТ 7798-70.sldprt
7.2.2.SLDPRT
7.10.SLDPRT
Болт M16x100 ГОСТ 7798-70.sldprt
7.13.SLDPRT
7.1.3.SLDPRT
7.1.12.SLDPRT
7.1.SLDASM
7.1.6.SLDPRT
Гайка M10 (S16) ГОСТ 5915-70.sldprt
7.4.SLDASM
7.21.SLDPRT
7.1.9.SLDPRT
7.SLDASM
Болт M10x14 (S16) ГОСТ 7798-70.sldprt
7.19.SLDPRT
7.9.SLDPRT
7.3.2.SLDPRT
7.1.1.SLDPRT
Болт M20x40 ГОСТ 7798-70.sldprt
7.4.1.1.SLDPRT
7.11.SLDPRT
7.1.10.SLDPRT
Гайка M6 ГОСТ 5915-70.sldprt
7.14.SLDPRT
7.1.4.SLDPRT
Шайба 16 ГОСТ 6402-70.sldprt
Болт M10x30 (S16) ГОСТ 7798-70.sldprt
7.2.SLDASM
7.17.SLDPRT
7.1.7.SLDPRT
Шайба 20 ГОСТ 6402-70.sldprt
7.2.1.SLDPRT
Ремень.SLDPRT
7.4.1.2.SLDPRT
7.12.SLDPRT
7.1.2.SLDPRT
7.1.11.SLDPRT
7.20.SLDPRT
7.15.SLDPRT
7.1.5.SLDPRT
Гайка M16 ГОСТ 5915-70.sldprt
7.4.1.SLDASM
7.3.SLDASM
7.1.8.SLDPRT
