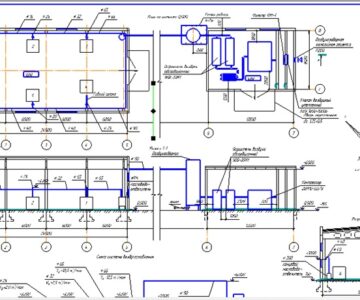

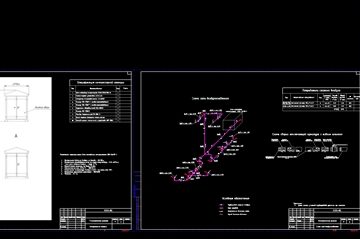

Проектом предусматривается воздухоснабжение предприятия по переработке мяса по адресу:
Тамбовская область
Используются четыре воздушных компрессора (3 рабочих, 1 резервный) марки "REMEZA". Из них три компрессора (2 рабочих, 1 резервный) ВК 100Р-8 Pmax=8,0атм. Q=13,2нм3/мин (792,0нм3/ч) N=80,6кВт и один компрессор КС 10-8-500ТМ 110-7,5 Pmax=8,0атм. Q=1,64нм3/мин (98,4нм3/ч) N=15кВт.
Для очистки сжатого воздуха непосредственно за компрессорами испольуется фильтры предварительной очистки R-2006-Р-АМ; R-2006-М-АМ в комплекте с конденсатоотводчиками.
Для снижения содержания водяных паров, уменьшения конденсации в воздуховодах сжатого воздуха применяются два адсорбционных осушителя RED 2000 N=0,06кВт.
Далее по трассе применяется фильтр тонкой очистки R-2006-S-АМ в комплекте с дифманометром и конденсатоотводчиком. Данный фильтр осуществляет общую очистку сжатого воздуха.
Собранный конденсат с компрессоров, с фильтров общей и тонкой очистки, с адсорбционных осушителей, собирается в утилизатор конденсата - водомасленные сепараторы WOS 35, где фильтруется и затем поступает в канализационный трап, расположенный в полу компрессорной.
Для выравнивания неравномерности потребления сжатого воздуха и создания запаса сжатого воздуха используются три ресивера (воздухосборника) В-6,3-0,8-3-УХЛ1, ТУ3615-011-20812485-2011, V=6300л; Pmax=0,8МПа для наружной установки в комплекте с предохранительным клапаном, манометром, сливным вентилем. Поверхность ресиверов утепляется теплоизоляционными матами толщиной 100мм. Тепловая изоляция защищается покровным слоем из тонколистовой оцинкованной стали. Все магистральные воздуховоды, прокладываемые в компрессорной, от компрессорной до ресивера и далее до цеха, выполняются из стальных труб по ГОСТ 10705. Воздуховоды сжатого воздуха утепляются теплоизоляционными трубками K-Flex ST толщиной 25мм. В качестве покровного слоя используется оболочка Energopack из нержавеющей стали. Опуски от магистрали к потребителям выполняются из труб полипропиленовых TEBO Masterpipe PPRC PN20. Все врезки ответвлений от магистрали осуществляются сверху для исключения опасности попадания конденсата в опуски к точкам потребления. Ответвления от магистрали из полипропиленовых труб не утепляются. Минимальный уклон трубопроводов принят i=0,004 в сторону потребителя. В качестве запорной арматуры приняты стальные шаровые краны. В нижних точках предусматривается автоматический отвод конденсата. Для автоматического отвода конденсата от ресиверов за сливными вентилями, которые входят в комплект поставки ресиверов, ставятся фильтры сетчатые и автоматические конденсатоотводчики АКО – 25/8-Ц с подогревом N=25Вт. Труба, отводящая конденсат от автоматического конденсатоотводчика, обогревается саморегулирующимся нагревательным кабелем Elektra SelfTec PRO ТС мощностью 30Вт/м. Данный кабель прокладывается по поверхности трубы под изоляцией и крепится к трубе самоклеящейся алюминиевой лентой.
После монтажа трассы, произвести ее промывку, пневматическое испытание и наладку
согласно правил. Давление испытания не менее 1,25 Рраб. Все металлические части опор, трубы покрыть антикоррозионной эмалью КО 8101 за 2-а раза.
